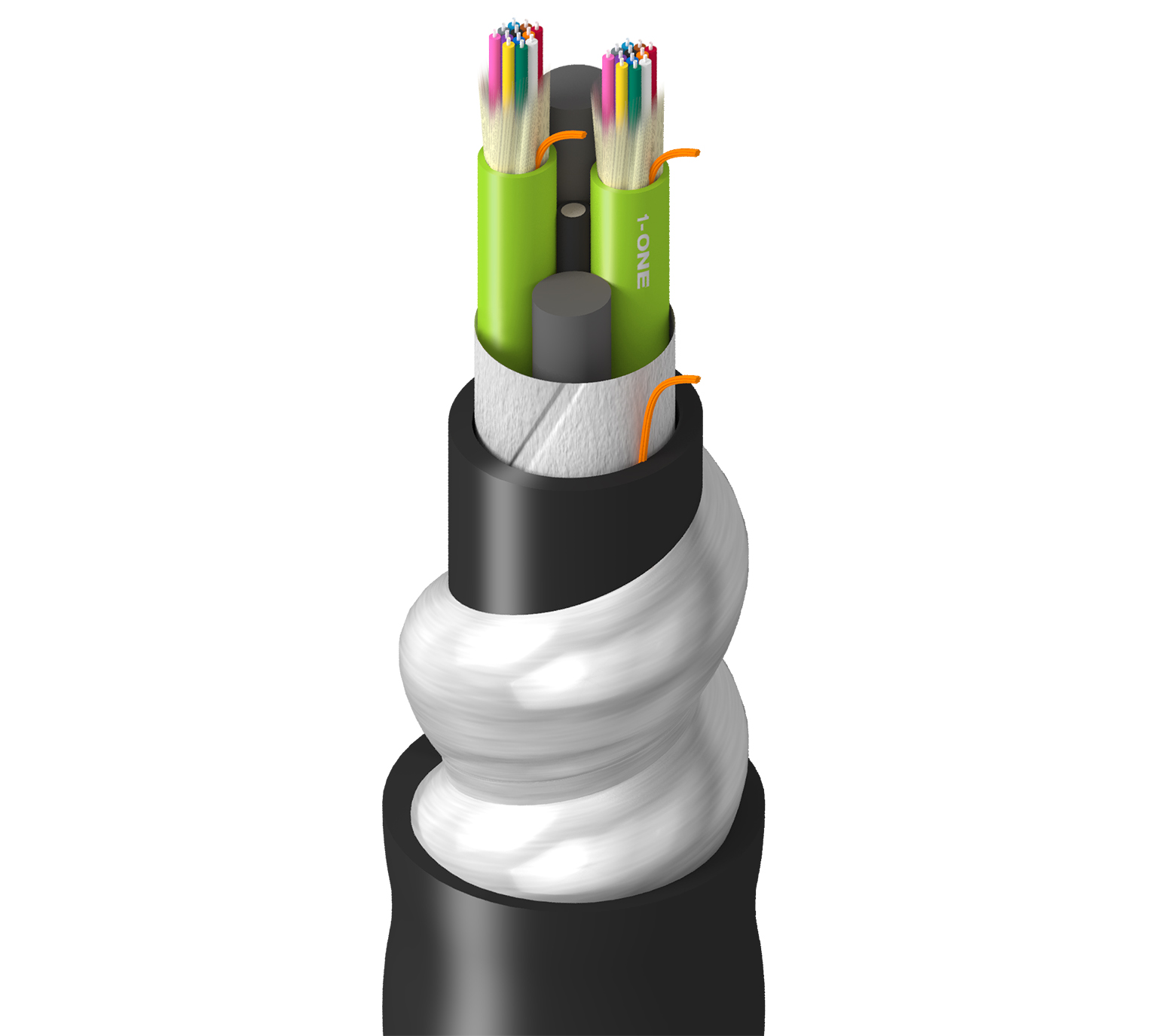

Produktnummer: FD5M024A2

Indoor/Outdoor Plenum OM5 Mini-Verteilung 24 Fasern Aluminium Interlocked 3mm SubUnit

FX Indoor/Outdoor, OM5, Mini-Distribution, 24 Fasern, OFCP, Aluminium-Interlock-Panzerung, 12F/Sub-Unit (3,0 mm), schwarzer Mantel

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
FD5M024A2
5 von 5

Technische Daten

Expand All

Produktkategorie

Glasfaser-Mini-Verteilerkabel

Mögliche Anwendungen

Lokaler Backbone

Fasertyp

OM5

Faserkerndurchmesser

50/125 µm

Faserdurchmesser

250 µm

Faseranzahl

24

Farbcodierung der Faser

TIA-598-D

Anzahl aktiver Untergruppen

2

Anzahl der Füllstoffe

2

Fasern pro Untergruppe

12

Durchmesser Untereinheit

0,120 Zoll (3,0 mm)

Farbe der Untergruppe

Limettengrün

Faser-Untereinheit Verstärkungselemente

Wasserabweisende Aramidgarne

Typ des zentralen Verstärkungselements

GRP

Kabelseele, feuchtigkeitsdicht

Wasserblockender Mantel

Material

PVC – Polyvinylchlorid

Nennwert Diameter@InnerJacket1 (cnv)

0,421 Zoll (10,7 mm)

Farbe

Schwarz

Panzertyp und Material

AIA – Aluminium-Verriegelungspanzer

Material der Ummantelung

PVDF – Polyvinylidenfluorid

Nom. Durchmesser

0,715 Zoll (18,2 mm)

Farbe der äußeren Ummantelung

Schwarz

Optische Merkmale

Wavelength 850 nm 953 nm 1300 nm
Max. Attenuation 3.0 dB/km 1.0 dB/km 1.0 dB/km
10 Gigabit Ethernet Performance 550 m 1100 m --
Min. Effective Modal Bandwidth (EMB) 4700 MHz.km 2470 MHz.km --
Min. Overfilled Launch (OFL) Bandwidth 3500 MHz.km 1850 MHz.km 500 MHz.km

Minimaler Biegeradius bei der Installation

20x Kabelaußendurchmesser

Minimaler Biegeradius im Betrieb

10x Kabelaußendurchmesser

Max. Zugfestigkeit während der Installation

1800 N (405 lbf)

Max. Zugfestigkeit während des Betriebs

540 N (121 lbf)

Druckfestigkeit

440 N/cm

Gewicht Kabelgebinde

186 lbs/kft (277 kg/km)

Temperaturbereich für die Installation

0°C bis +60°C

Betriebstemperaturbereich

-20°C bis +70°C

Lagertemperaturbereich

-40°C bis +70°C

Umweltverträglichkeit

Innen-/Außenbereich, Beständigkeit gegen Sonneneinstrahlung

Entflammbarkeit/Brandverhalten

NFPA 262

NEC/UL-Compliance

OFCP

CEC/C(UL)-Compliance

FT6

ICEA-Compliance

S-83-596

TIA/EIA-Compliance

598-D

Einhaltung der europäischen Richtlinien

EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.27 Revisionsdatum: 09-07-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.27 Revisionsdatum: 09-07-2025


Report An Error

Artikelnummer

Artikelnr. Farbe
FD5M024A2A Aquamarin
FD5M024A2E Erikaviolett
FD5M024A2L Limettengrün
FD5M024A2O Orange
FD5M024A2Y Gelb
