Produktnummer: FSSH0066F

Hochbelastbar, Bündelader für den Außenbereich OS2, 6 Fasern

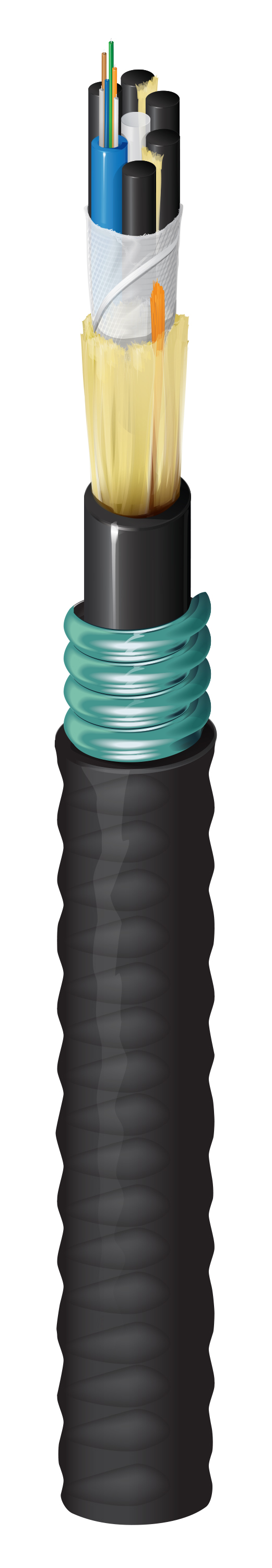

FX Outdoor Heavy Duty Loose Tube OS2 6 Fasern OSP Wellstahlbandpanzerung Untereinheiten (6F) Gel Schwarz

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
FSSH0066F
  • FSSH0066F
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Campus Area Network, Langstrecke, Backbone

Fasertyp

OS2

Faserkerndurchmesser

8.2/125 µm

Faserdurchmesser

250 µm

Faseranzahl

6

Farbcodierung der Faser

TIA-598-D

Anzahl aktiver Untergruppen

1

Anzahl der Füllstoffe

4

Fasern pro Untergruppe

6

Untergruppe Wasserabweisend

Gelfüllung

Durchmesser Untereinheit

0,078 Zoll (2,0 mm)

Typ des zentralen Verstärkungselements

GRP

Kern-Wickelmaterial

Nomex-Band

Kabelseele, feuchtigkeitsdicht

Wasserblockender Mantel

Verstärkungselement der inneren Ummantelung

Aramidfasern

Material

PVC – Polyvinylchlorid

Nennwert Diameter@InnerJacket1 (cnv)

0,324 Zoll (8,2 mm)

Farbe

Schwarz

Anzahl der inneren Ummantelungs-Ripcords

2

Panzertyp und Material

CST – Stahlriffelmantel

Material der Ummantelung

PVC – Polyvinylchlorid

Nom. Durchmesser

0,530 Zoll (13,5 mm)

Farbe der äußeren Ummantelung

Schwarz

Ripcord äußere Ummantelung

2

Optische Merkmale

Wavelength 1310 nm 1550 nm
Max. Attenuation 0.40 dB/km 0.30 dB/km
Mode Field Diameter 9.2 µm 10.4 µm
1 Gigabit Ethernet Performance 5,000 m -
10 Gigabit Ethernet Performance 10,000 m 40,000 m

Minimaler Biegeradius bei der Installation

20x Kabelaußendurchmesser

Minimaler Biegeradius im Betrieb

10x Kabelaußendurchmesser

Max. Zugfestigkeit während der Installation

2670 N (600 lbf)

Max. Zugfestigkeit während des Betriebs

800 N (180 lbf)

Druckfestigkeit

440 N/cm

Gewicht Kabelgebinde

101

Temperaturbereich für die Installation

-30°C bis +60°C

Betriebstemperaturbereich

-40°C bis +70°C

Lagertemperaturbereich

-40°C bis +70°C

Umweltverträglichkeit

Außenbereiche

Nachhaltigkeit

CA Prop 65

ICEA-Compliance

S-87-640

TIA/EIA-Compliance

ANSI/ICEA S-87-640

Aktualisierung und Überarbeitung

Revisionsnummer: 0.100 Revisionsdatum: 09-07-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.100 Revisionsdatum: 09-07-2025


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung UPC
FSSH0066F Schwarz Rolle 612825372271
