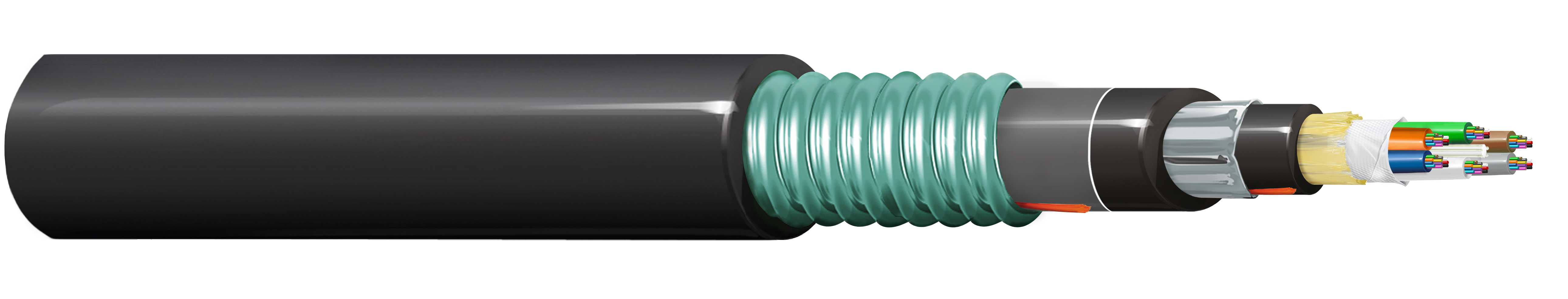

Multi-Loose-Tube-Glasfaserkabel mit trockenem Kern für den Außenbereich mit Aramidgarnen als Festigkeitsträger, Tri-Barrier (Laminatschicht aus Aluminium, Polyethylen hoher Dichte und Polyamid), Polyethylen-Innenmantel, Panzerung aus gewelltem Stahlband (vollständiger Nagetierschutz) und Polyethylen-Außenmantel. Produktmerkmale: Dieses Kabel verfügt über einen verbesserten Nagetierschutz durch gewelltes Stahlband (vollständiger Nagetierschutz), einen Termitenschutz durch eine Polyamidschicht und ist mit einer dreifachen Barriere (Laminatschicht aus Aluminium, Polyethylen hoher Dichte und Polyamid) ausgestattet. Bestehend aus 6 Rohren mit einem Durchmesser von 1,9 mm mit 72 Fasern (6t x 12f) MM OM2.

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Umgebung	Außenbereiche
Mögliche Anwendungen	Für den Außeneinsatz in strukturierten (Daten-)Verkabelungssystemen wie Industrie-Backbone, Campus-Backbone, Gebäude-Backbone (Riser) und/oder Horizontalverkabelung. Für den Außeneinsatz in Netzwerken für Industrie, Telekommunikation, Kabelfernsehen und/oder Rundfunk. Einfache Installation in Kanälen, Tunneln und Gräben und/oder Rohren. Zur Verlegung im Erdreich geeignet.

Aufbau

Aufbau der Glasfaserkabel

Fiber Type	Fiber Count	Subunit Color
OM2	72	TIA coding (Gxxxxxx.T): Blue, Orange, Green, Brown, Gray, White

Faser-Farbcode	TIA-Kodierung (Gxxxxxx.T): Blau, Orange, Grün, Braun, Grau, Weiß, Rot, Schwarz, Gelb, Violett, Pink, Aquamarin

Typ des zentralen Verstärkungselements	GRP
Wasserdichte Kabelseele	Ja
Kabelseele, feuchtigkeitsdicht	Wasserblockierendes Glasgarn- + Band
Gewicht Kabelgebinde	332 kg/km

Spezifikationen der Untergruppe

Anzahl aktiver Untergruppen	6
Anzahl der Positionen der Untergruppe	6
Fasern pro Untergruppe	12

Physische Spezifikationen

Panzerungstyp	Stahlriffelmantel

Spezifikationen der Ummantelung

Anzahl der Ummantelungen	Dreifachummantelung

Innere Ummantelung

Material	PE – Polyethylen
Innenjacke2 Material	PE – Polyethylen

Spezifikationen der äußeren Ummantelung

Äußere Ummantelung

Material	Color	Nominal Diameter	Ripcord
PE - Polyethylene	Black	17.5 mm	No

Äußere Ummantelung1 Anmerkungen zur Tabelle	Standardfarbe: Schwarz. Verfügbare Farben: Schwarz, Orange, Gelb, Türkis, Erikaviolett, Rot, Blau, Grün, Braun, Violett, Pink, Grau, Weiß, Limettengrün

Optische Merkmale

Maximale Dämpfung bei 1300 nm	0.9 dB/km
Maximale Dämpfung bei 850 nm	2.9 dB/km

Mechanische Kenndaten

Mechanische Tests

Description	Tested Standard	Requirement/Value	According to Family Specification
Cable Min. Bend Radius Installation (Short Term)	IEC 60794-1-21-E6	350 mm	IEC 60794-3-10
Cable Min. Bend Radius Operation (Long Term)	IEC 60794-1-21-E11	350 mm	IEC 60794-3-10
Cable Max. Tensile Strength Installation (Short Term)	IEC 60794-1-21-E1	2700 N (607 lbf)	IEC 60794-3-10
Cable Max. Tensile Strength Operation (Long Term)	IEC 60794-1-21-E1	900 N (202 lbf)	IEC 60794-3-10
Cable Max. Crush Resistance Installation (Short Term)	IEC 60794-1-21-E3	20 kN/m	IEC 60794-3-10
Cable Max. Crush Resistance Operation (Long Term)	IEC 60794-1-21-E3		IEC 60794-3-10
