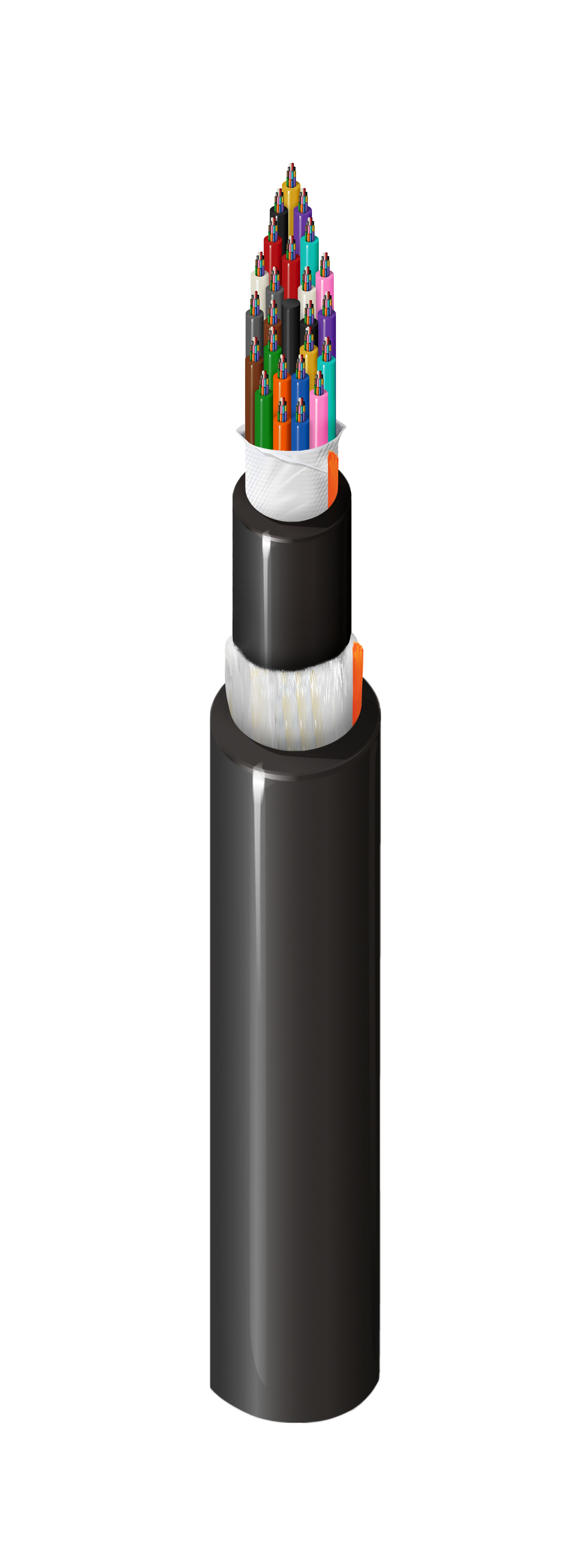

Produktnummer: TE-1LD-288-LX5N

Bergbautaugliche, mehrschalige, lose Röhren-OM1-Schläuche mit 288 Fasern, 2,5 mm Durchmesser, nagetierbeständig, doppelwandig, LSZH OFNR-ST1, ozon-, UV- und chemikalienbeständig, MSHA-konform

Bergbauqualität, Innen-/Außenbereich, Mehrschlauchsystem, OM1, 288 Fasern, Trockenschläuche 2,5 mm, nagetierbeständig, Doppelmantel, Schwarz, LSZH, OFNR-ST1, ozon-, UV- und chemikalienbeständig, MSHA-Zulassung

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
TE-1LD-288-LX5N
5 von 5

Technische Daten

Expand All

Produktkategorie

Multi-Bündelader-Glasfaserkabel

Mögliche Anwendungen

Bergbau, raue Umgebungen, IoT, Fabrik- oder Prozessautomatisierung, IP-Kameras und -Geräte, Datenkommunikation

Fasertyp

OM1

Faserkerndurchmesser

62.5/125 µm

Faserdurchmesser

250 µm

Faseranzahl

288

Farbcodierung der Faser

TIA-598-D

Anzahl aktiver Untergruppen

24

Fasern pro Untergruppe

12

Untergruppe Wasserabweisend

Ohne Gel

Durchmesser Untereinheit

0,098 Zoll (2,5 mm)

Typ des zentralen Verstärkungselements

GRP

Material

LSZH – Raucharm und halogenfrei (flammhemmend)

Nennwert Diameter@InnerJacket1 (cnv)

0,681 Zoll (17,3 mm)

Farbe

Schwarz

Anzahl der inneren Ummantelungs-Ripcords

1

Verstärkungselement

Glasfasern

Material der Ummantelung

LSZH – Raucharm und halogenfrei (flammhemmend)

Nom. Durchmesser

0,849 Zoll (21,5 mm)

Farbe der äußeren Ummantelung

Schwarz

Ripcord äußere Ummantelung

1

Optische Merkmale

Wavelength 850 nm 1300 nm
Max. Attenuation 3.5 dB/km 1.25 dB/km
10 Gigabit Ethernet Performance 33 m --
Min. Overfilled Launch (OFL) Bandwidth 200 MHz.km 500 MHz.km

Minimaler Biegeradius bei der Installation

15x Kabelaußendurchmesser

Minimaler Biegeradius im Betrieb

10x Kabelaußendurchmesser

Max. Zugfestigkeit während der Installation

4448 N (1000 lbf)

Max. Zugfestigkeit während des Betriebs

1320 N (300 lbf)

Druckfestigkeit

440 N/cm

Gewicht Kabelgebinde

223 lbs/kft (332 kg/km)

Temperaturbereich für die Installation

-30°C bis +60°C

Betriebstemperaturbereich

-50°C bis +85°C

Lagertemperaturbereich

-50 °C bis +85 °C

Umweltverträglichkeit

Innen-/Außenbereich, Beständigkeit gegen Sonneneinstrahlung

Entflammbarkeit/Brandverhalten

UL1666, UL 1685

NEC/UL-Compliance

OFNR-ST1

CEC/C(UL)-Compliance

OFNG-ST1

ICEA-Compliance

S-104-696

TIA/EIA-Compliance

568.3, 598-D

Einhaltung der europäischen Richtlinien

EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung)

Anmerkungen

Ozonbeständigkeit, PMSHA - 07-KA250004-MSHA

Aktualisierung und Überarbeitung

Revisionsnummer: 0.8 Revisionsdatum: 06-10-2026

Aktualisierung und Überarbeitung

Revisionsnummer: 0.8 Revisionsdatum: 06-10-2026


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung
TE-1LD-288-LX5N Schwarz Rolle
