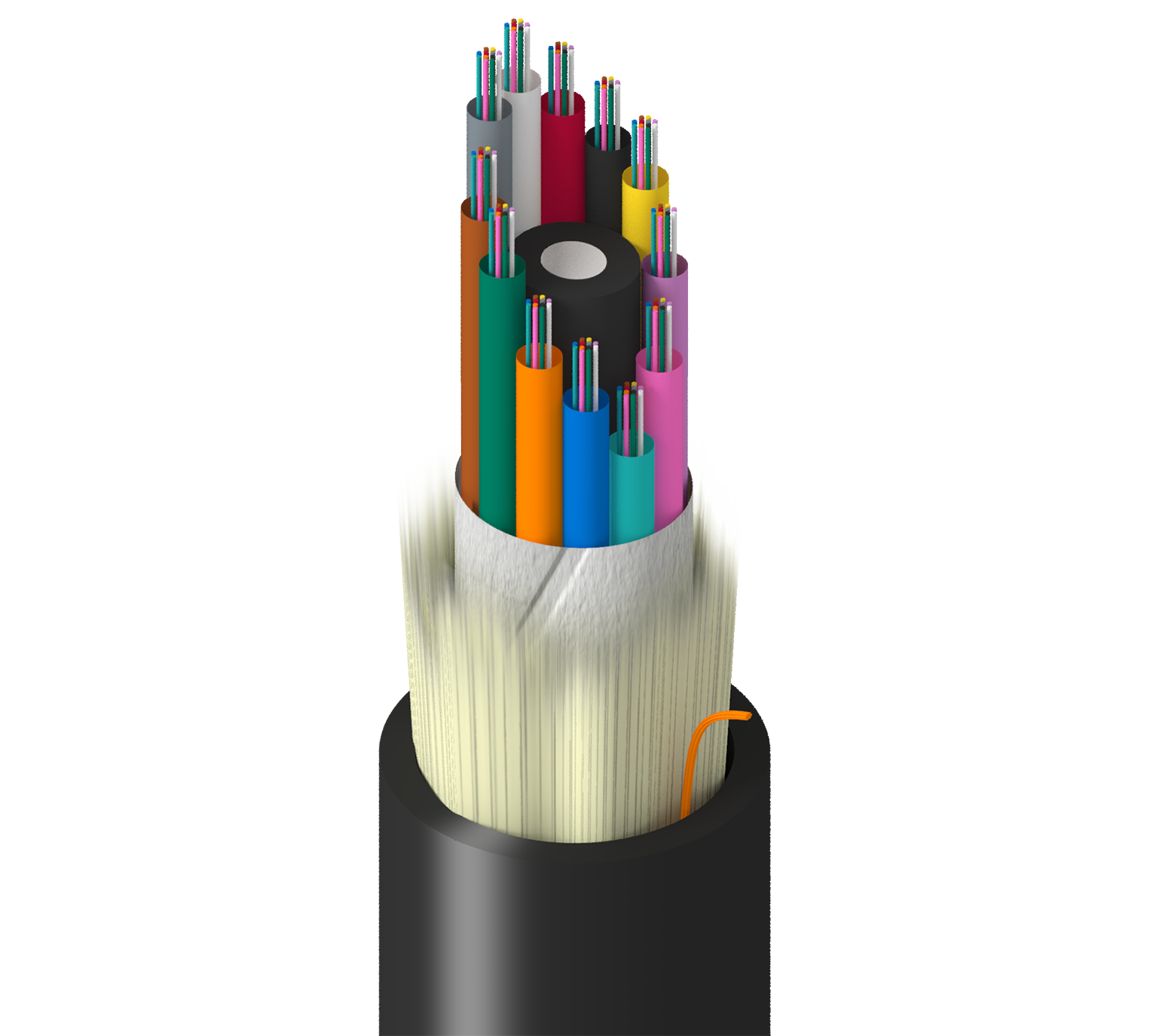

Artikelnummer: TF-SLG-144-RN5

Betrieb, Innenbereich und Außenbereich, MLT, OS2, 144f, Gel-Schläuche, 2,8 mm, Sgl Jkt – PVC, OFNR, Ozon-UV-Öl-beständig

Fabrikqualität, Innenbereich/Außenbereich, Multi-Bündelader-Schlauch, OS2, 144 Glasfasern, gelgefüllte Schläuche 2,8 mm, Einzelummantelung – PVC, OFNR, Ozon-UV-Öl-beständig

  • Verfügbarkeit:
    Global
  • Globale Bestandsaufnahme:
    Verfügbar
TF-SLG-144-RN5
  • TF-SLG-144-RN5
1 von 1

Technische Daten

Einen Fehler melden

Produktkategorie

Multi-Bündelader-Glasfaserkabel

Mögliche Anwendungen

Horizontale und Backbone-Daten/Telco-Netz mit erweiterter Reichweite, Laute Umgebung, Innen-/Außenbereich und feuchte Standorte

Fasertyp

OS2

Faserkerndurchmesser

8,2 µm

Faserdurchmesser

250 µm

Faseranzahl

144

Farbcodierung der Faser

TIA-598-D

Anzahl aktiver Untergruppen

12

Fasern pro Untergruppe

12

Untergruppe Wasserabweisend

Gelfüllung

Durchmesser Untereinheit

0,110 Zoll (2,8 mm)

Farbe der Untergruppe

TIA-598-D

Zentrales Verstärkungselement

GFK, ummantelt

Kernumhüllung

Wasserabweisendes Band

Verstärkungselement

Wasserabweisende Aramidgarne

Material der Ummantelung

PVC – Polyvinylchlorid

Nennwert Durchmesser

0,701 Zoll (17,8 mm)

Optische Merkmale

Wellenlänge 1310 nm 1550 nm
Max. Dämpfung 0,40 dB/km 0,30 dB/km
Felddurchmesser 9,2 µm 10,4 µm
1 Gigabit Ethernet-Leistung 5.000 m --
10 Gigabit Ethernet-Leistung 10.000 m 40.000 m

Min. Biegeradius bei Installation

15x Kabel AD

Min. Biegeradius im Betrieb

10x Kabel AD

Max. Zugfestigkeit während der Installation

2670 N (600 lbf)

Max. Zugfestigkeit während des Betriebs

800 N (180 lbf)

Druckfestigkeit

220 N/cm

Gewicht Kabelgebinde

195 lbs/kft (290 kg/km)

Temperaturbereich für die Installation

-10 °C bis +60 °C

Betriebstemperaturbereich

-40 °C bis +70 °C

Lagertemperaturbereich

-40 °C bis +70 °C

Umweltverträglichkeit

Innen-/Außenbereich, Beständigkeit gegen Sonneneinstrahlung und Öl

Entflammbarkeit/Brandverhalten

OFNR, FT4

ICEA-Compliance

S-104-696

Anmerkungen

Beständig gegen Ozon und Hydraulikflüssigkeit

Aktualisierung und Überarbeitung

Revisionsnummer: 0.20 Revisionsdatum: 14.11.2022

Aktualisierung und Überarbeitung

Revisionsnummer: 0.20 Revisionsdatum: 14.11.2022

Artikelnummer

Artikelnr. Farbe Wicklung
TF-SLG-144-RN5N Schwarz Rolle
