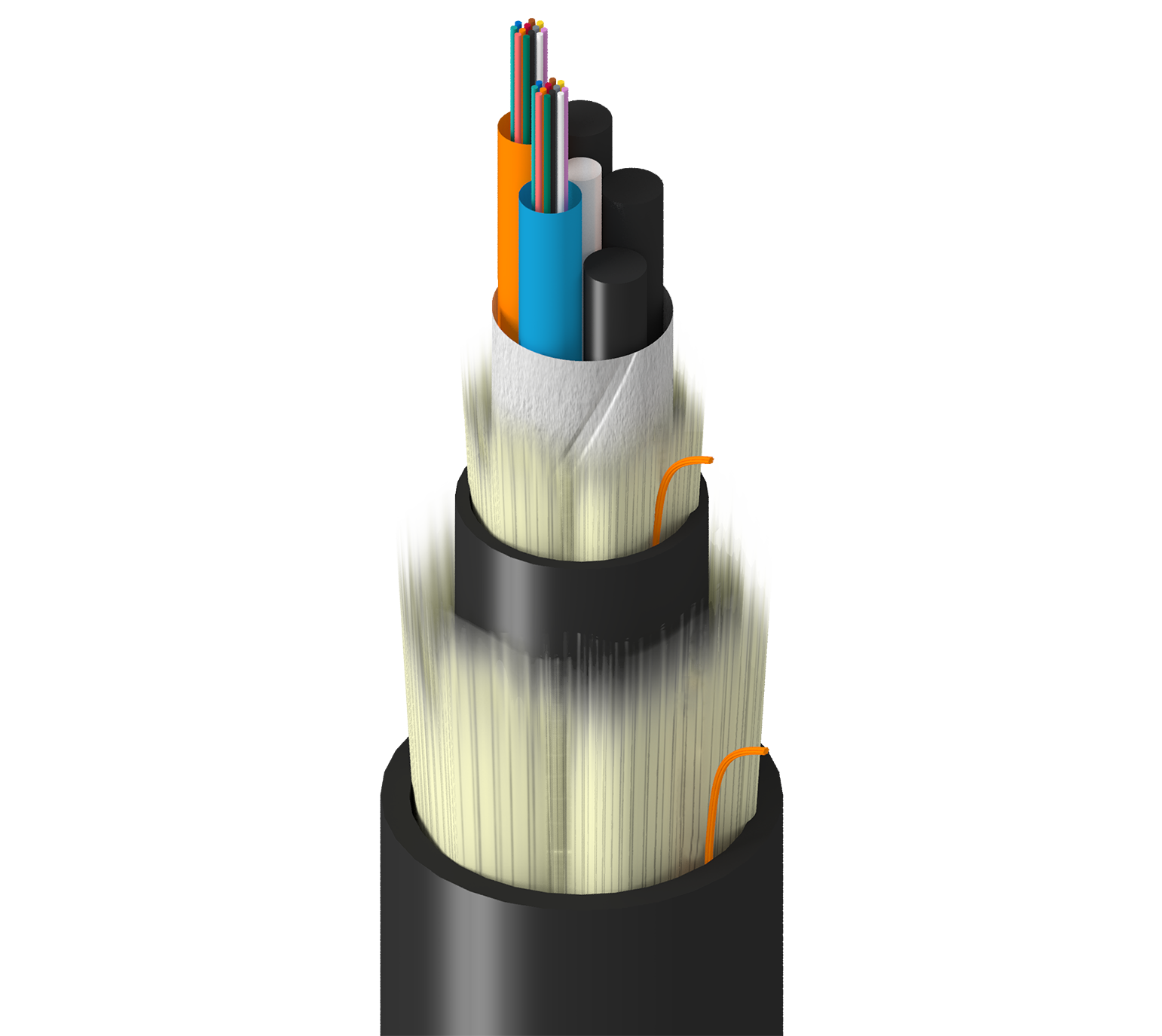

TT-1AD-024-H2N

Transit, Innenbereich und Außenbereich, Artic MLT, OM1, 24f, Trockenschläuche, 2,8 mm, Dbl Jkt – LSZH (raucharm und halogenfrei), OFNG-ST1

…
Transitqualität, Innenbereich/Außenbereich, Artic Multi-Bündelader-Schlauch, OM1, 24 Glasfasern, Trockenschläuche, 2,8 mm, Doppelummantelung – LSZH (raucharm und halogenfrei), OFNG-ST1
Englisch
Angebot anfordern
Teilen
Produktbenachrichtigungen erhalten

Technische Daten
Einen Fehler melden
Produktbeschreibung

Produktkategorie

Multi-Bündelader-Glasfaserkabel

Mögliche Anwendungen

Horizontale und Backbone-Daten/Telco-Netz mit erweiterter Reichweite, Laute Umgebung, Innen-/Außenbereich und feuchte Standorte

Faser-Spezifikationen

Fasertyp

OM1

Faserkerndurchmesser

62,5/125 µm

Faserdurchmesser

250 µm

Faseranzahl

24

Farbcodierung der Faser

TIA-598-D

Kabelaufbau

Anzahl aktiver Untergruppen

2

Anzahl der Füllstoffe

4

Fasern pro Untergruppe

12

Untergruppe Wasserabweisend

Ohne Gel

Durchmesser Untereinheit

0,110 Zoll (2,8 mm)

Farbe der Untergruppe

Blau, Orange

Zentrales Verstärkungselement

GRP

Kernumhüllung

Wasserabweisendes Band

Spezifikationen der inneren Ummantelung

Material

LSZH – Raucharm und halogenfrei (flammhemmend)

Farbe

Schwarz

Spezifikationen der äußeren Ummantelung

Verstärkungselement

Wasserabweisende Aramidgarne

Material der Ummantelung

LSZH – Raucharm und halogenfrei (flammhemmend)

Nennwert Durchmesser

0,575 Zoll (14,6 mm)

Anzahl der Ripcords

1

Optische Merkmale
Wellenlänge 850 nm 1300 nm
Max. Dämpfung 3,5 dB/km 1,2 dB/km
1 Gigabit Ethernet-Leistung 300 m 550 m
10 Gigabit Ethernet-Leistung - -
Min. eingeschränkter Startmodus 220 MHz*km -
Min. OFL-Bandbreite (OFL = Overfilled Launch) 200 MHz*km 500 MHz*km
Mechanische Kenndaten

Min. Biegeradius bei Installation

20x Kabel AD

Min. Biegeradius im Betrieb

10x Kabel AD

Max. Zugfestigkeit während der Installation

4400 N (990 lbf)

Max. Zugfestigkeit während des Betriebs

1300 N (290 lbf)

Druckfestigkeit

440 N/cm

Gewicht Kabelgebinde

139 lbs/kft (207 kg/km)

Temperaturbereich

Temperaturbereich für die Installation

-30 °C bis +50 °C

Betriebstemperaturbereich

-50 °C bis +70 °C

Lagertemperaturbereich

-50 °C bis +70 °C

Standards und Compliance

Umweltverträglichkeit

Innen-/Außenbereich, Beständigkeit gegen Sonneneinstrahlung

Nachhaltigkeit

CA Prop 65

Entflammbarkeit/Brandverhalten

OFNG-ST1, FT4

ICEA-Compliance

S-104-696
Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.26 Revisionsdatum: 14.11.2022

Alle technischen Daten anzeigen
Technische Daten ausblenden
Artikelnummer
Artikelnr. Farbe Wicklung
TT-1AD-024-H2NN Schwarz Rolle
