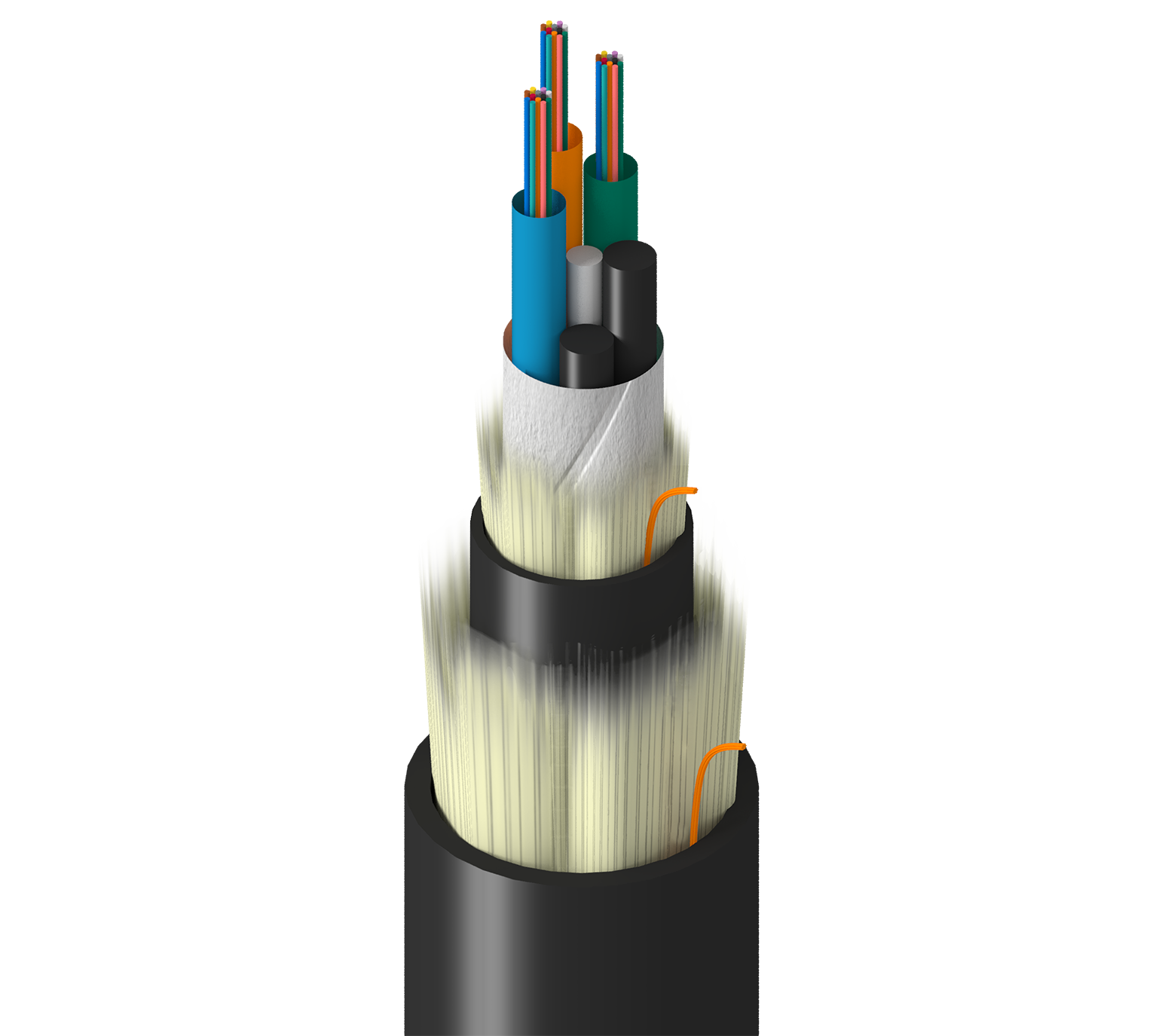

Artikelnummer: TT-SAD-036-H2N

Transit, Innenbereich und Außenbereich, Artic MLT, OS2, 36f, Trockenschläuche, 2,8 mm, Dbl Jkt – LSZH (raucharm und halogenfrei), OFNG-ST1

Transitqualität, Innenbereich/Außenbereich, Artic Multi-Bündelader-Schlauch, OS2, 36 Glasfasern, Trockenschläuche, 2,8 mm, Doppelummantelung – LSZH (raucharm und halogenfrei), OFNG-ST1

  • Verfügbarkeit:
    Global
  • Globale Bestandsaufnahme:
    Verfügbar
TT-SAD-036-H2N
  • TT-SAD-036-H2N
1 von 1

Technische Daten

Einen Fehler melden

Produktkategorie

Multi-Bündelader-Glasfaserkabel

Mögliche Anwendungen

Horizontale und Backbone-Daten/Telco-Netz mit erweiterter Reichweite, Laute Umgebung, Innen-/Außenbereich und feuchte Standorte

Fasertyp

OS2

Faserkerndurchmesser

8,2/125 µm

Faserdurchmesser

250 µm

Faseranzahl

36

Farbcodierung der Faser

TIA-598-D

Anzahl aktiver Untergruppen

3

Anzahl der Füllstoffe

3

Fasern pro Untergruppe

12

Untergruppe Wasserabweisend

Ohne Gel

Durchmesser Untereinheit

0,110 Zoll (2,8 mm)

Farbe der Untergruppe

Blau, Orange, Grün

Zentrales Verstärkungselement

GRP

Kernumhüllung

Wasserabweisendes Band

Material

LSZH – Raucharm und halogenfrei (flammhemmend)

Farbe

Schwarz

Verstärkungselement

Wasserabweisende Aramidgarne

Material der Ummantelung

LSZH – Raucharm und halogenfrei (flammhemmend)

Nennwert Durchmesser

0,575 Zoll (14,6 mm)

Anzahl der Ripcords

1

Optische Merkmale

Wellenlänge 1310 nm 1550 nm
Max. Dämpfung 0,35 dB/km 0,25 dB/km
Felddurchmesser 9,2 µm 10,4 µm
1 Gigabit Ethernet-Leistung 5000 m -
10 Gigabit Ethernet-Leistung - -

Min. Biegeradius bei Installation

20x Kabel AD

Min. Biegeradius im Betrieb

10x Kabel AD

Max. Zugfestigkeit während der Installation

4400 N (990 lbf)

Max. Zugfestigkeit während des Betriebs

1300 N (290 lbf)

Druckfestigkeit

440 N/cm

Gewicht Kabelgebinde

139 lbs/kft (207 kg/km)

Temperaturbereich für die Installation

-30 °C bis +50 °C

Betriebstemperaturbereich

-50 °C bis +70 °C

Lagertemperaturbereich

-50 °C bis +70 °C

Umweltverträglichkeit

Innen-/Außenbereich, Beständigkeit gegen Sonneneinstrahlung

Nachhaltigkeit

CA Prop 65

Entflammbarkeit/Brandverhalten

OFNG-ST1, FT4

ICEA-Compliance

S-104-696

Aktualisierung und Überarbeitung

Revisionsnummer: 0.26 Revisionsdatum: 14.11.2022

Aktualisierung und Überarbeitung

Revisionsnummer: 0.26 Revisionsdatum: 14.11.2022

Artikelnummer

Artikelnr. Farbe Wicklung
TT-SAD-036-H2NN Schwarz Rolle
