Produktnummer: 9182

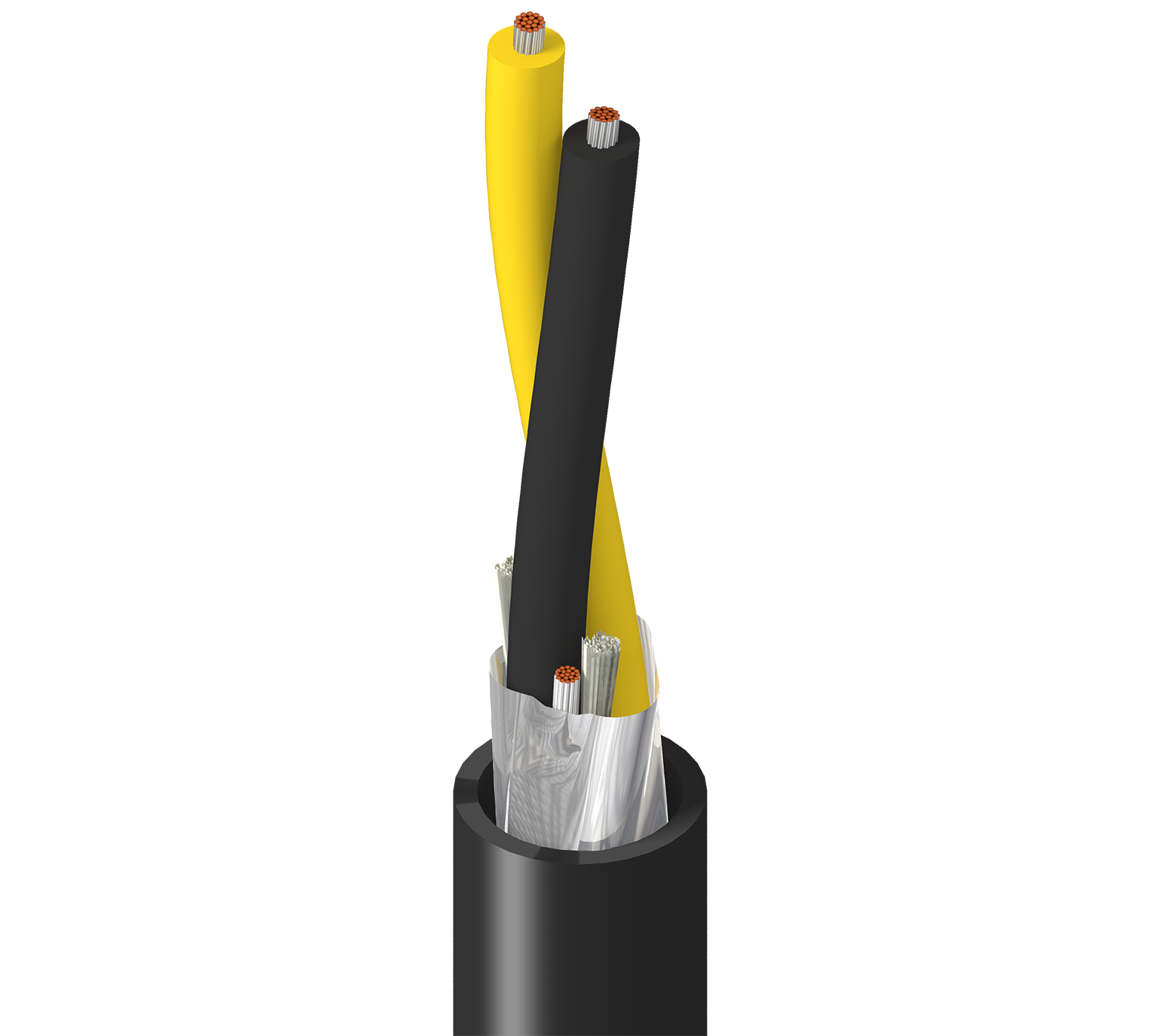

150 Ω Twinax, 1 Pr #22 Str TC, FPE Ins, OA Duofoil®, PVC Jkt, CMX

Twinax 150Ω, 1 Paar 22AWG (19x34) verzinntes Kupfer, Schaum-PE-Isolierung, Duofoil®-Gesamtabschirmung, PVC-Außenmantel, CMX

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
9182
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Raue Umgebung, IIoT, Fabrik- oder Prozessautomatisierung, Video, Audio, Datenkommunikation usw.

Leiter

Element No. of Elements Size Stranding Nom. Diameter Material
Pair(s) 2 22 AWG 19x34 0.030 in TC - Tinned Copper

Isolierung

Element Material Nom. Insulation Diameter Color Code
Pair(s) PE - Polyethylene (Foam) 0.134 in (3.40 mm) Black & Yellow

Äußere Abschirmung

Layer Outer Shield Type Material Material Trade Name Coverage
1 Tape Tri-Laminate (Alum+Poly+Alum) Duofoil® 100%

Äußere Ummantelung

Material Nom. Diameter
PVC - Polyvinyl Chloride 0.345 in (8.76 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,345 Zoll (8,76 mm)

Dämpfung

Frequency Nom. Attenuation
1 MHz 0.40 dB/100ft
10 MHz 1.20 dB/100ft
50 MHz 2.70 dB/100ft
100 MHz 4.30 dB/100ft
200 MHz 6.20 dB/100ft
400 MHz 8.80 dB/100ft

Elektrik

Element Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
Pair(s) 14.0 Ohm/1000ft 6.3 Ohm/1000ft (21 Ohm/km) 16.5 pF/ft (54.1 pF/m) 150 Ohm 78%

Speisung

UL Voltage Rating
300 V (CMX)

Temperatur

UL Temperature Operating
60°C -20°C to +60°C

Biegeradius

Stationary Min. Installation Min.
6.0 in (150 mm) 3.5 in (89 mm)

Maximale Zugspannung

28 lbs (13 kg)

Gewicht Kabelgebinde

40 Pfund/1000 Fuß

Umweltverträglichkeit

Innen-/Außenbereich, Innenbereich, Beständigkeit gegen Sonneneinstrahlung, Freileitungen – nur schwarz, bei Unterstützung durch Längstragseil

Nachhaltigkeit

CA Prop 65

Entflammbarkeit/Brandverhalten

VW-1, FT1

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 725, Artikel 800, CL2X, CMX

AWM-Compliance

AWM 2668

CEC/C(UL)-Compliance

CMX

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Plenum-Nummer

89182

Anmerkungen

Das Kabel enthält Füllelemente für eine bessere elektrische Leistung.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.523 Revisionsdatum: 02-20-2026

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.523 Revisionsdatum: 02-20-2026

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
9182 010500 Schwarz Rolle 500 ft 612825225126 C
9182 010U500 Schwarz Rolle 500 ft 612825225102
9182 0101000 Schwarz Rolle 1.000 ft 612825225119 C
9182 0105000 Schwarz Rolle 5.000 ft 612825225133 C
