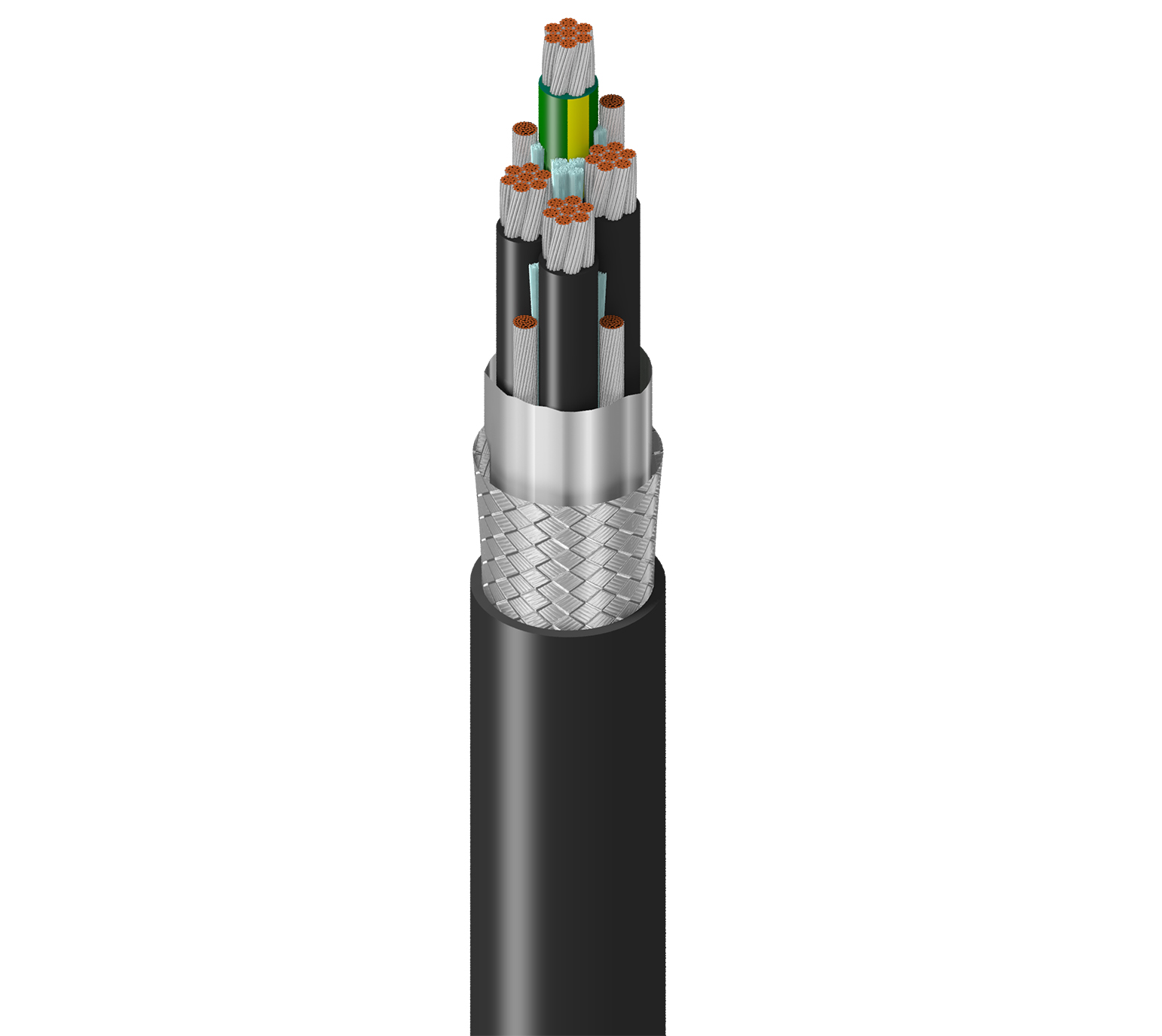

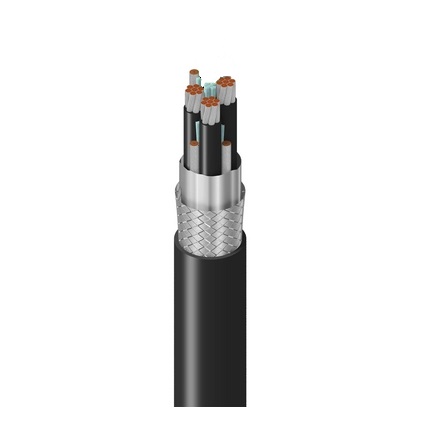

Belden 300 % Masse, extra flexibles VFD, 3 Leiter 8 AWG (7 x 24 x 30) verzinntes Kupfer, XLPE-Isolierung, M4-Farbcode + PVC-isolierte Masse, Gesamtabschirmung aus Beldfoil® + verzinntem Kupfergeflecht (85 %) mit 4–14 AWG verzinnten Kupferableitungen, schwarzer TPE-Außenmantel, 600/1000 V TC-ER 90 °C, trocken/nass, 1000 V, flexibles Motorversorgungskabel, 1000 V WTTC, 600 V CIC TC, SUN RES OIL RES II, DIR BUR

Verfügbarkeit:

Global
Status:

Aktiv

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Information

Aufmachung	Rolle

Produktbeschreibung

Mögliche Anwendungen	Frequenzumrichter (VFD); Wechselstrommotor und Antriebssysteme, Belastung durch hohe Biegung, Bewegung und Abrieb, schwer erreichbare Installationsbereiche

Konstruktionsmerkmale

Leiter

Element	No. of Elements	Size	Stranding	Material
Conductor(s)	3	8 AWG	7x24x30	TC - Tinned Copper
Ground	1	8 AWG	7x24x30	TC - Tinned Copper

Isolierung

Element	Material	Nom. Thickness	Color Code
Conductor(s)	XLPE - Cross-Linked Polyethylene (Thermoset)	0.062 in (1.6 mm)	Black and Numbered
Ground	PVC - Polyvinyl Chloride	0.062 in (1.6 mm)	Green/Yellow Stripe

Äußere Abschirmung

Shield Type	Material	Coverage
Tape	Tri-Laminate (Alum+Poly+Alum)	100%
Braid	Tinned Copper (TC)	85%

Äußere Ummantelung

Material	Nom. Thickness	Nom. Diameter	Ripcord
TPE - Thermoplastic Elastomer	0.095 in (2.4 mm)	0.933 in (23.7 mm)	Yes

Gesamtdurchmesser des Kabels (Nennwert)	0,933 Zoll (23,7 mm)

Elektrische Kenndaten

Elektrik

Element	Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Inductance	Nom. Velocity of Prop.	Max. Current
Conductor(s)	0.606 Ohm/1000ft (1.99 Ohm/km)	30 pF/ft (98 pF/m)	54 pF/ft (180 pF/m)	62 Ohm	0.181 µH/ft (0.594 µH/m)	55%	55 Amps per Conductor at 30ºC (per NEC)

Speisung

UL Voltage Rating
1000 V (TC, WTTC, UL Flexible Motor Supply Cable), 600 V (C(UL) CIC TC)

Mechanische Kenndaten

Temperatur

UL Temperature	Operating
90°C Dry, 90°C Wet	-40°C To +90°C

Biegeradius

Stationary Min.	Installation Min.	Flexing Min.
4.7 in (120 mm)	7.0 in (180 mm)	7.0 in

Maximale Zugspannung	971 lbs (440 kg)
Gewicht Kabelgebinde	636 lbs/1000ft (946 kg/km)

Standards und Compliance

Umweltverträglichkeit	Innen-/Außenbereich, Sonnenlichtbeständigkeit, Ölbeständigkeit, Erdverlegung
Nachhaltigkeit	CA Prop 65
Entflammbarkeit/Brandverhalten	UL1685, FT4, 1202, 383 vertikaler Flammtest (70.000 BTU)
NEC/UL-Compliance	Artikel 336, TC-ER, XHHW-2, RHW-2, UL flexibles Motor-Zuführungskabel
CEC/C(UL)-Compliance	CIC, TC (verzinntes Kupfer)
ICEA-Compliance	S-95-658
Einhaltung der europäischen Richtlinien	EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)
APAC-Compliance	China RoHS II (GB/T 26572-2011)
