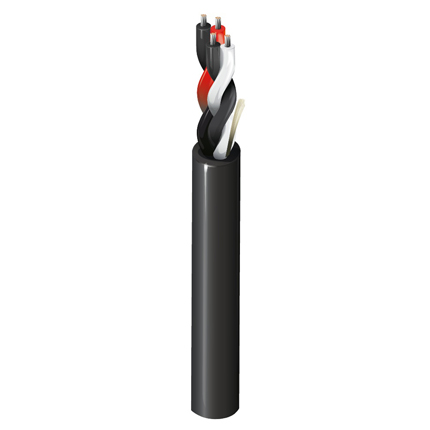

DEDN182U

Innenbereich/Außenbereich Digital Electricity™, 2 Pr #18 Str, TC (verzinntes Kupfer), PVC, CL4, CMG, PVC-Ummantelung, Nassbereiche

…
Innenbereich/Außenbereich Digital Electricity™ Kupferkabel, 2 Verdrilltes Paar 18 AWG (7x26) verseilt aus verzinntem Kupfer, PVC-Isolierung, ungeschirmt, PVC-Ummantelung, CL4, CMG
Englisch
Angebot anfordern
Teilen
Produktbenachrichtigungen erhalten

Technische Daten
Einen Fehler melden
Produktbeschreibung

Mögliche Anwendungen

Digital Electricity™, Fault Managed Power Systems (FMPS), Remote Powering, Nassbereiche, in Kabelkanälen

Physikalische Merkmale (allgemein)
Leiter
AWG Verseilung Material Anzahl der Paare
18 7x26 TC – Verzinntes Kupfer 2

Anzahl der Leiter

4

Gesamtanzahl der Paare

2

Isolierung
Material Nennwanddicke
PVC – Polyvinylchlorid 0,017 Zoll
Farbtafel
Nummer Farbe
1 Schwarz und Rot
2 Schwarz und Weiß
Äußere Ummantelung
Material Nenndurchmesser Nennwanddicke
PVC – Polyvinylchlorid 0,352 Zoll 0,032 Zoll
Elektrische Kenndaten
Leiter DCR
Nennwert Leiter DCR
6,4 Ohm/1000 Fuß
Kapazität
Nennkapazität Leiter zu Leiter
22 pF/ft
Bemessungsstrom
Max. Empfohlener Bemessungsstrom [A]
6,4 Ampere pro Leiter bei 25 ºC (35 °C Temperaturanstieg)
Speisung
UL-Nennspannung
450 V RMS
Temperaturbereich

Nenntemperatur gemäß UL

105 °C

Betriebstemperaturbereich

-30 °C bis +105 °C

Mechanische Kenndaten

Gewicht Kabelgebinde

48 lbs/1000 Fuß

Maximale Zugspannung

90 lbs.

Mindestbiegeradius/Minor Axis

3,5 Zoll
Standards

NEC Artikel

Artikel 725, Artikel 800

NEC/(UL)-Compliance

CL4-FMP (2,5 A), CL3, CMG

CEC/C(UL)-Compliance

CMG

Compliance gemäß UL AWM

AWM 2464
Anwendbare Umwelt- und andere Programme

EU-Richtlinie 2000/53/EC (ELV)

Ja

EU-Richtlinie 2003/11/EC (BFR)

Ja

EU-Richtlinie 2011/65/EU (RoHS 2)

Ja

EU-Richtlinie 2012/19/EU (WEEE)

Ja

EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung)

Ja

Einhaltung der EU-Richtlinien

EU-Richtlinie 2003/11/EC (BFR)

EU CE-Zeichen

Ja

EU REACH SVHC Compliance (JJJJ-MM-TT)

2019-05-13

Eignung

Eignung – innen

Ja

Eignung – Außenbereich

Ja

Eignung – Beständigkeit gegen Sonneneinstrahlung

Ja

Entflammbarkeit, LS0H, Toxizitätsprüfung

Entflammbarkeit gemäß UL

UL 1685 FT4

IEEE Entflammbarkeit

1202

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.132 Revisionsdatum: 22.12.2023

Alle technischen Daten anzeigen
Technische Daten ausblenden
Artikelnummer
Artikelnr. Farbe Länge
DEDN182U Schwarz 2.000 ft
