Zugangskontrollkabel

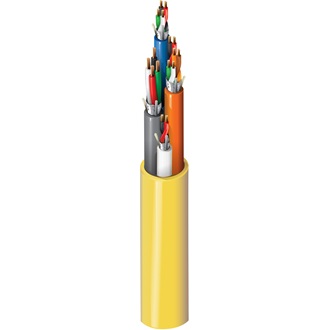

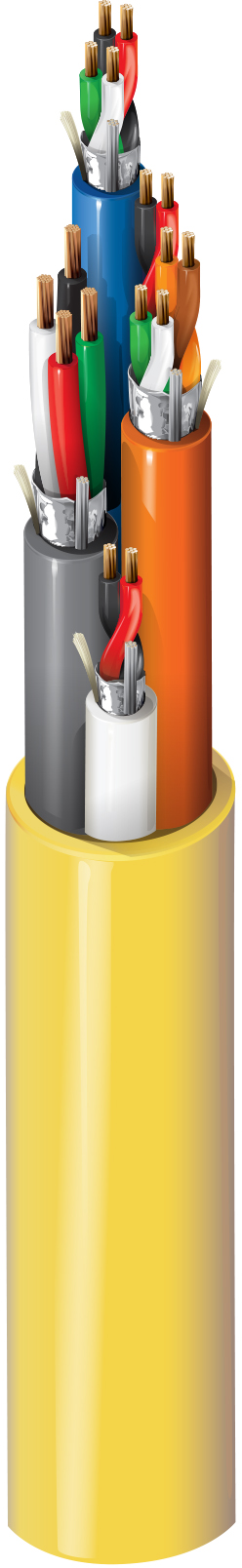

Zugangskontrollkabel, 3-18 AWG Paare, 4-16 AWG Leiter, 4-18 AWG Leiter, 2-18 AWG Leiter, Alle Leiter sind aus blankem Kupfer, mit Polyolefin-Isolierung verseilt., Jedes Kabel verfügt über eine komplette Beldfoil-Abschirmung® und LSZH-Ummantelung, LSZH-Ummantelung (raucharm und halogenfrei)

Verfügbarkeit:

Global
Status:

Fähigkeit

Zitieren

Technische Daten
Ressourcen

Technische Daten

Alle aufklappen

Produktbeschreibung

Mögliche Anwendungen	Zugriffskontrolle, Sicherheitssystem, Power-Limited-Steuerungen

Konstruktionsmerkmale

Leiter

Elementbeschreibung	Komponente	Anzahl der Elemente	Größe	Verseilung	Material
Kartenleser	Paar(e)	3	18 AWG	7x26	BC – blankes Kupfer
Türkontakt	Leiter	2	18 AWG	7x26	BC – blankes Kupfer
REX/Ersatz	Leiter	4	18 AWG	7x26	BC – blankes Kupfer
Lock Power	Leiter	4	16 AWG	19x29	BC – blankes Kupfer

Isolierung

Elementbeschreibung	Komponente	Material	Nenndurchmesser der Isolierung	Farbcodierung
Kartenleser	Paar(e)	PP – Polypropylen		Schwarz und Rot, Weiß und Grün, Braun und Orange
Türkontakt	Leiter	PP – Polypropylen		Schwarz, Rot
REX/Ersatz	Leiter	PP – Polypropylen		Schwarz, Rot, Weiß, Grün
Lock Power	Leiter	PP – Polypropylen	0,073 Zoll (1,9 mm)	Schwarz, Rot, Weiß, Grün

Innenabschirmung

Elementbeschreibung	Komponente	Abschirmungstyp	Material	Abdeckung	Beidrahttyp
Kartenleser	Paar(e)	Band	Bi-Laminat (Alum + Poly)	100 %	24 AWG (7 x 32) TC (verzinntes Kupfer)
Türkontakt	Leiter	Band	Bi-Laminat (Alum + Poly)	100 %	24 AWG (7 x 32) TC (verzinntes Kupfer)
REX/Ersatz	Leiter	Band	Bi-Laminat (Alum + Poly)	100 %	24 AWG (7 x 32) TC (verzinntes Kupfer)
Lock Power	Leiter	Band	Bi-Laminat (Alum + Poly)	100 %	24 AWG (7 x 32) TC (verzinntes Kupfer)

Innere Ummantelung

Elementbeschreibung	Komponente	Material	Nennwert Durchmesser	Ripcord	Farbe
Kartenleser	Paar(e)	LSZH – Raucharm und halogenfrei (flammhemmend)	0,272 Zoll (6,91 mm)	Ja	Orange
Türkontakt	Leiter	LSZH – Raucharm und halogenfrei (flammhemmend)	0,168 Zoll (4,27 mm)	Ja	Weiß
REX/Ersatz	Leiter	LSZH – Raucharm und halogenfrei (flammhemmend)	0,194 Zoll (4,93 mm)	Ja	Blau
Lock Power	Leiter	LSZH – Raucharm und halogenfrei (flammhemmend)	0,220 Zoll (5,59 mm)	Ja	Grau

Äußere Ummantelung

Nennwert Durchmesser	Ripcord
0,586 Zoll (14,9 mm)	Ja

Gesamtdurchmesser des Kabels (Nennwert)	0,586 Zoll (14,9 mm)

Elektrische Kenndaten

Elektrik

Elementbeschreibung	Komponente	Nennwert Leiter DCR	Nennwert Innenabschirmung DRC	Nennkapazität Leiter-zu-Leiter	Nennkapazität Leiter-zu-Abschirmung	Max. Bemessungsstrom
Kartenleser	Paar(e)		13,1 Ohm/1000 Fuß (43,0 Ohm/km)	29 pF/Fuß (95 pF/m)	52,25 pF/ft (171,4 pF/m)	4 Ampere pro Leiter bei 25 ºC
Türkontakt	Leiter	6,6 Ohm/1000 ft (22 Ohm/km)	16,7 Ohm/1000 Fuß (54,8 Ohm/km)	52,5 pF/ft (172 pF/m)	94,5 pF/ft (310 pF/m)	4 Ampere pro Leiter bei 25 ºC
REX/Ersatz	Leiter	6,6 Ohm/1000 ft (22 Ohm/km)	15,9 Ohm/1000 Fuß (52,2 Ohm/km)	29 pF/Fuß (95 pF/m)	52,25 pF/ft (171,4 pF/m)	4 Ampere pro Leiter bei 25 ºC
Lock Power	Leiter	4 Ohm/1000 ft (13 Ohm/km)	15,9 Ohm/1000 Fuß (52,2 Ohm/km)	30,5 pF/ft (100 pF/m)	55 pF/Fuß (180 pF/m)	5 Ampere pro Leiter bei 25 ºC

Mechanische Kenndaten

Temperatur

Betrieb
-5 °C bis +70 °C

Maximale Zugspannung	253 lbs (115 kg)

Standards und Compliance

Umweltverträglichkeit	Innenbereich
CPR-Compliance	CPR Euroklasse: Eca
Einhaltung der europäischen Richtlinien	EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2)
APAC-Compliance	China RoHS II (GB/T 26572-2011)
Plenum-Nummer	638AFJ

Produkthinweise

Anmerkungen	Hierbei handelt es sich um eine vorläufige technische Designspezifikation (TDS), die während der gesamten Prototyping-Phase geändert werden kann. Die Mindestbestellmenge beträgt 3 km für die erste Bestellung. Dieses Produkt hat Gelb als Standardfarbe und 305 m als Standard-Put-ups. Zusätzliche Optionen für Farben und Aufmachungen sind auf Anfrage erhältlich. Die geschätzte Produktionsvorlaufzeit für die erste Bestellung muss bei einem Belden-Vertreter angefordert werden.
