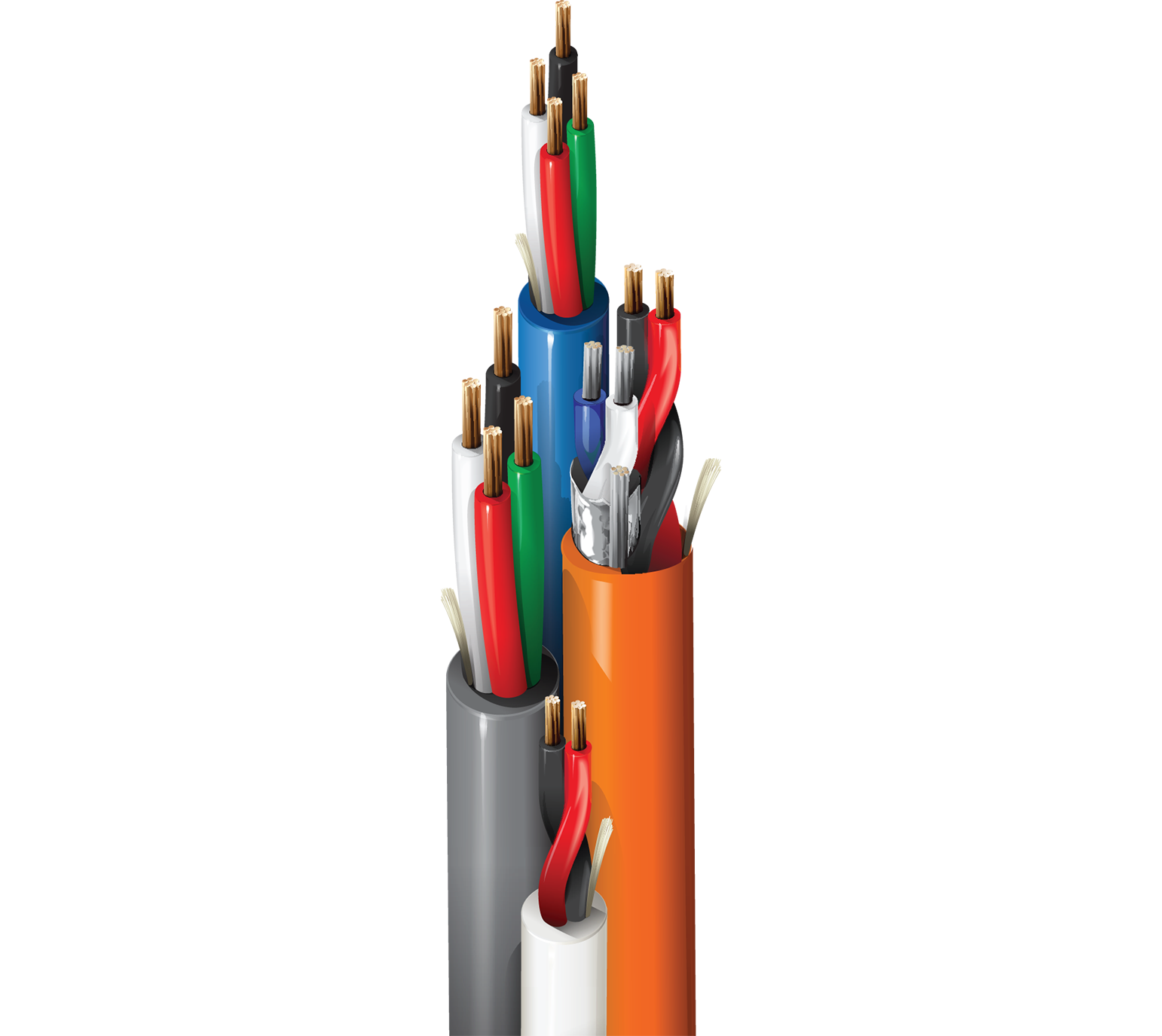

Produktnummer: 658HMS

OSDP-Zutrittskontrollkabel, CMP, 14C (OSDP-Lesegerät 1Pr-24, #18-2, #18-4, #22-4, #22-2c),, Banana Peel®

OSDP-Zutrittskontrollkabel, CMP, 14C (OSDP-Lesegerät 1Pr-24, #18-2, #18-4, #22-4, #22-2c), Banana Peel®

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
658HMS
  • 658HMS
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Zugangskontrolle, Sicherheitssystem, Steuerungen mit begrenzter Leistung, OSDP-Lesegerät

Patent

Dieses Produkt hat ein oder mehrere anwendbare Patente. Weitere Informationen zu Patenten finden Sie unter https://www.belden.com/patents.

Leiter

Element Description Element No. of Conductors No. of Pairs Size Stranding Material Notes
Card Reader Data Pair(s) 1 24 7x32 TC - Tinned Copper Data Pair - 1 Pr. 24AWG Shielded, RS-485 - Reader
Card Reader Power 2 18 7x26 BC - Bare Copper Power Pair - 2C 18AWG Unshielded
Door Contact Conductor(s) 2 22 7x30 BC - Bare Copper
REX/Spare Conductor(s) 4 22 7x30 BC - Bare Copper
Lock Power Conductor(s) 4 18 7x26 BC - Bare Copper

Isolierung

Element Description Element Material Nom. Thickness Color Code
Card Reader Data Pair(s) FEP - Fluorinated Ethylene Propylene (Foam) .025 in (0.64 mm) Blue, White
Card Reader Power PVC - Polyvinyl Chloride .012 in (0.30 mm) Red, Black
Door Contact Conductor(s) PVC - Polyvinyl Chloride .008 in (0.20 mm) Black, Red
REX/Spare Conductor(s) PVC - Polyvinyl Chloride .008 in (0.20 mm) Black, Red, White, Green
Lock Power Conductor(s) PVC - Polyvinyl Chloride .010 in (0.25 mm) Black, Red, White, Green

Innenabschirmung

Element Description Element Shield Type Material Coverage Drainwire Type
Card Reader Data Pair(s) Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC
Card Reader Power No Shield
Door Contact Conductor(s) No Shield
REX/Spare Conductor(s) No Shield
Lock Power Conductor(s) No Shield

Innere Ummantelung

Element Description Material Nom. Thickness Nom. Diameter Color
Card Reader PVC - Polyvinyl Chloride .020 in (0.51 mm) .215 in (5.46 mm) Orange
Door Contact PVC - Polyvinyl Chloride .015 in (0.38 mm) .120 in (3.05 mm) White
REX/Spare PVC - Polyvinyl Chloride .015 in (0.38 mm) .139 in (3.53 mm) Blue
Lock Power PVC - Polyvinyl Chloride .015 in (0.38 mm) .189 in (4.8 mm) Gray

Äußere Ummantelung

Material Nom. Diameter
Banana Peel (No Overall Jacket) .455 in (11.6mm)

Äußere Ummantelung1 Anmerkungen zur Tabelle

Banana Peel®

Gesamtdurchmesser des Kabels (Nennwert)

11,6 mm (0,455 Zoll)

Elektrik

Element Description Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence
Card Reader Data Pair(s) 24 Ohm/1000ft (79 Ohm/km) 13 pF/ft (43 pF/m) 24 pF/ft (79 pF/m) 120 Ohm
Card Reader Power 6.2 Ohm/1000ft (20 Ohm/km)
Door Contact Conductor(s) 16.2 Ohm/1000ft (53.1 Ohm/km)
REX/Spare Conductor(s) 16.5 Ohm/1000ft (54.1 Ohm/km)
Lock Power Conductor(s) 6.2 Ohm/1000ft (20 Ohm/km)

Speisung

UL Voltage Rating
300 V

Temperatur

UL Temperature Operating
75°C 0°C to +75°C

Biegeradius

Stationary Min. Installation Min.
4.0 in (100 mm) 4 in (100 mm)

Maximale Zugspannung

198 lbs (89.8 kg)

Gewicht Kabelgebinde

98.38 lbs/1000ft (146.4 kg/km)

Umweltverträglichkeit

Innenbereich – Plenum, Innenbereich

Entflammbarkeit/Brandverhalten

NFPA 262, UL 910 (Plenum), FT6

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 800, CMP

CEC/C(UL)-Compliance

CMP

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Anmerkungen

Installation in kalter Umgebung: Bei der Installation von Kabeln, die bei einer Umgebungstemperatur von 0 Grad Celsius (32 Grad Fahrenheit) oder niedriger gelagert wurden, empfiehlt Belden, das Kabel vor der Trennung der einzelnen Kabelstränge 12 Stunden lang bei Raumtemperatur zu konditionieren

Aktualisierung und Überarbeitung

Revisionsnummer: 0.128 Revisionsdatum: 11-07-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.128 Revisionsdatum: 11-07-2025
