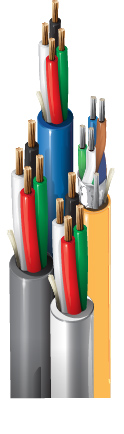

16C – Duales OSDP-Zugangskontrollkabel, Plenum-CMP, #24-2 Pr., 8–18 AWG-Leiter, 4–22 AWG-Leiter, OSDP-Lesegerät-Verbundkabel mit FEP-Schaum & Flamarrest-Isolierung, nur Kartenleser-Datenpaare haben eine Beldfoil®-Gesamtabschirmung, Banana Peel® ohne Gesamtmantel – CMP

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	Zugangskontrolle, Sicherheitssystem, Steuerungen mit begrenzter Leistung, OSDP-Lesegerät
Patent	Dieses Produkt hat ein oder mehrere anwendbare Patente. Weitere Informationen zu Patenten finden Sie unter https://www.belden.com/patents.

Konstruktionsmerkmale

Leiter

Element	No. of Conductors	No Of Pairs	Size	Stranding	Material	Notes
Data Pair(s)		2	24	7x32	TC - Tinned Copper	2 Pair 120 Ohm - Dual OSDP Readers
Door Contact	4		22	7x30	BC - Bare Copper
REX/Spare	4		18	7x26	BC - Bare Copper
Lock/Power	4		18	7x26	BC - Bare Copper

Isolierung

Element	Material	Nom. Thickness	Color Code
Data Pair(s)	FEP - Fluorinated Ethylene Propylene (Foam)	.021 in (0.53 mm)	1. White/Green 2. Brown/Blue
Door Contact	PVC - Polyvinyl Chloride	.008 in (0.20 mm)	Black, Red, White, Green
REX/Spare	PVC - Polyvinyl Chloride	.009 in (0.23 mm)	Black, Red, White, Green
Lock/Power	PVC - Polyvinyl Chloride	.009 in (0.23 mm)	Black, Red, White, Green

Innenabschirmung

Element	Shield Type	Material	Coverage	Drainwire Type
Data Pair(s)	Tape	Bi-Laminate (Alum+Poly)	100%	24 AWG (7x32) TC
Door Contact	No Shield	Unshielded
REX/Spare	No Shield	Unshielded
Lock/Power	No Shield	Unshielded

Innere Ummantelung

Element	Material	Nom. Thickness	Nom. Diameter	Ripcord	Color
Data Pair(s)	PVC - Polyvinyl Chloride	.016 in (0.41 mm)	.252 in (6.40 mm)	Yes	Orange
Door Contact	PVC - Polyvinyl Chloride	.015 in (0.38 mm)	.139 in (3.53 mm)	Yes	White
REX/Spare	PVC - Polyvinyl Chloride	.015 in (0.38 mm)	.180 in (4.57 mm)	Yes	Blue
Lock/Power	PVC - Polyvinyl Chloride	.015 in (0.38 mm)	.180 in (4.57 mm)	Yes	Gray

Äußere Ummantelung

Material	Nom. Diameter
Banana Peel (No Overall Jacket)	.480 in (12.2 mm)

Äußere Ummantelung1 Anmerkungen zur Tabelle	Banana Peel®
Gesamtdurchmesser des Kabels (Nennwert)	12,2 mm (0,480 Zoll)

Elektrische Kenndaten

Elektrik

Element	Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence
Data Pair(s)	26 Ohm/1000ft (85 Ohm/km)	13 pF/ft (43 pF/m)	24 pF/m (7.3 pF/ft)	120 Ohm
Door Contact	16.4 Ohm/1000ft (53.8 Ohm/km)
REX/Spare	6.4 Ohm/1000ft (21 Ohm/km)
Lock/Power	6.4 Ohm/1000ft (21 Ohm/km)

Speisung

UL Voltage Rating
300 V

Mechanische Kenndaten

Temperatur

UL Temperature	Operating
75°C	0°C to +75°C

Biegeradius

Stationary Min.	Installation Min.
4.0 in (100 mm)	4 in.

Maximale Zugspannung	180 lbs (82 kg)
Gewicht Kabelgebinde	138 lbs (62.6 kg)

Standards und Compliance

Umweltverträglichkeit	Innenbereich – Plenum
Entflammbarkeit/Brandverhalten	NFPA 262, UL 910 (Plenum), FT6
CPR-Compliance	CPR Euroklasse: Eca
NEC/UL-Compliance	Artikel 800, CMP
CEC/C(UL)-Compliance	CMP
Einhaltung der europäischen Richtlinien	EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)
APAC-Compliance	China RoHS II (GB/T 26572-2011)

Produkthinweise

Anmerkungen	Installation in kalter Umgebung: Bei der Installation von Kabeln, die bei einer Umgebungstemperatur von 0 Grad Celsius (32 Grad Fahrenheit) oder weniger gelagert wurden, empfiehlt Belden, das Kabel vor dem einzelnen Kabelstrang 12 Stunden lang bei Raumtemperatur zu konditionieren
