Produktnummer: 5202FE

Sicherheit & Sound, #16-4c, BC, Geschirmt, CMR

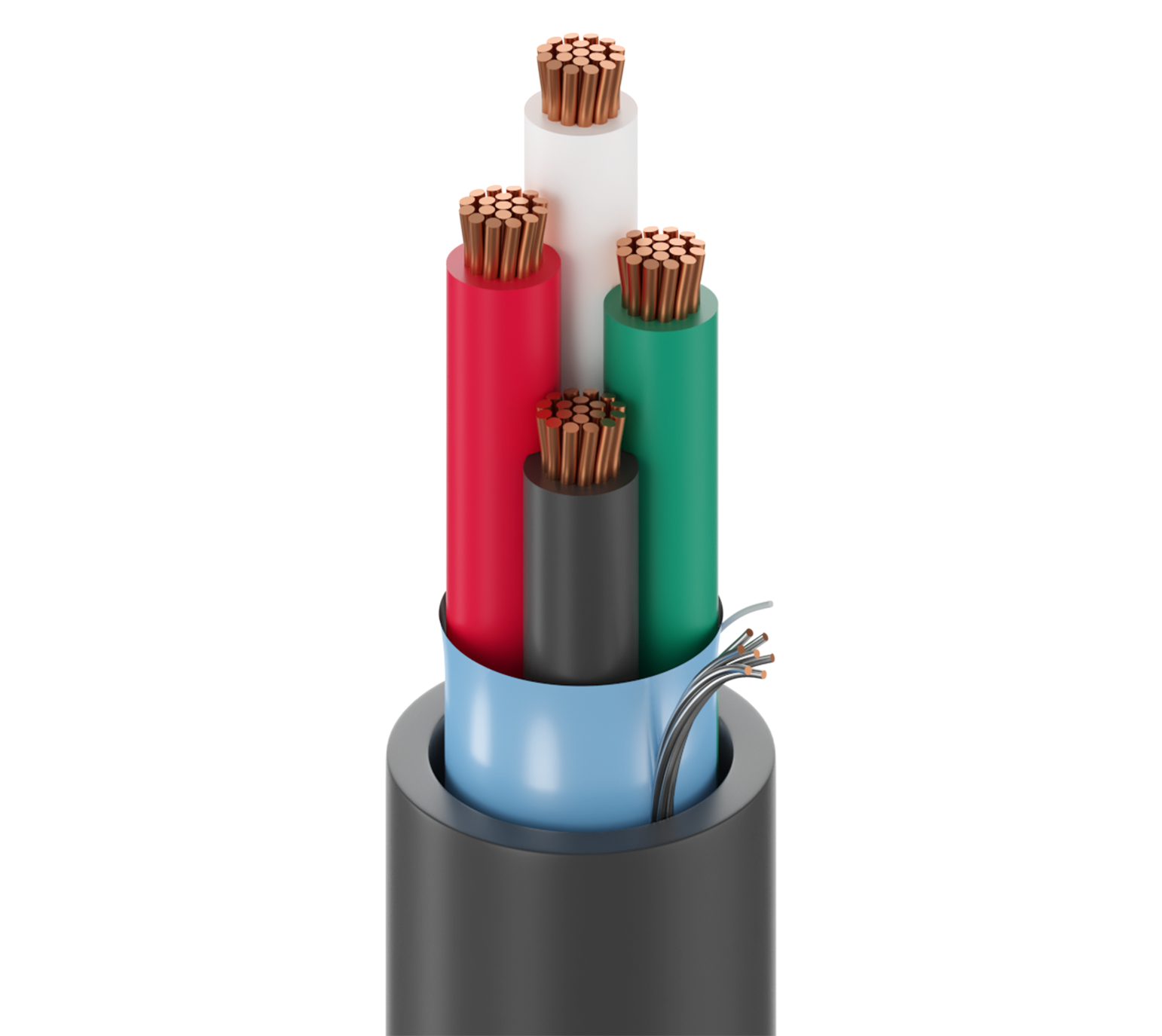

Sicherheit & Soundkabel, Riser-CMR, 4–16 AWG, blanke Kupferlitzenleiter mit Polypropylen-Isolierung, Beldfoil®-Abschirmung und PVC-Ummantelung mit Aufreißfaden

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
5202FE
  • 5202FE
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Sicherheitssystem, Gegensprechanlage/PA, Audio/Lautsprecher, Leistungsbegrenzte Steuerung, Laute Umgebung

Leiter

Element No. of Elements Size Stranding Material
Conductor(s) 4 16 AWG 19x29 BC - Bare Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PO - Polyolefin 0.008 in (0.20 mm) 0.073 in (1.9 mm) Black, Red, White, Green

Äußere Abschirmung

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.017 in (0.43 mm) 0.214 in (5.44 mm) Yes

Gesamtdurchmesser des Kabels (Nennwert)

0,214 Zoll (5,44 mm)

Elektrik

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Max. Current
Conductor(s) 4 Ohm/1000ft 30.5 pF/ft (100 pF/m) 55 pF/ft (180 pF/m) 5.0 Amps per conductor @ 25°C

Nom äußere Abschirmung DCR@Cond DCR1-CNV

14,4 Ohm/1000 Fuß (47,2 Ohm/km)

Speisung

UL Voltage Rating
300 V (CMR)

Temperatur

UL Temperature Operating
75°C -20°C to +75°C

Biegeradius

Stationary Min. Installation Min.
2.1 in (53 mm) 2.1 in (53 mm)

Maximale Zugspannung

146 lbs (66.2 kg)

Gewicht Kabelgebinde

44 Pfund/1000 Fuß

Umweltverträglichkeit

Innen – Riser, innen

Entflammbarkeit/Brandverhalten

UL 1666 Riser, FT4, IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 800, CMR

CEC/C(UL)-Compliance

CMG

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Plenum-Nummer

6202FE

Aktualisierung und Überarbeitung

Revisionsnummer: 0.478 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.478 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC/EAN Fußnote
5202FE.00152 Chrom Rolle 152 m 8719605008077
5202FE.00305 Chrom Rolle 305 m 8719605008084
5202FE.K0305 Chrom Rolle 305 m 8719605008091
5202FE 0081000 Grau 612825157854 C
5202FE 008500 Grau 612825157861
