Produktnummer: 6504UE

Sicherheit & Sound, #22-6c BC, CMP

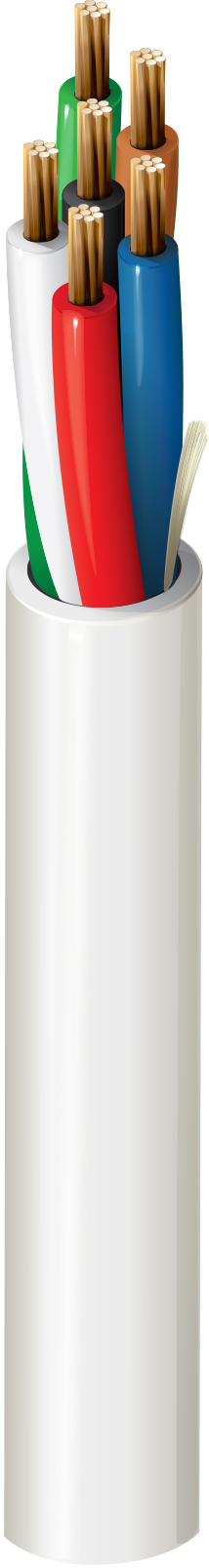

Sicherheit & Tonkabel, Plenum-CMP 6–22 AWG, blanke Kupferlitzenleiter mit Flamarrest®-Isolierung, Flamarrest®-Ummantelung mit Aufreißfaden

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
6504UE
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Sicherheitssystem, Gegensprechanlage/PA, Audio/Lautsprecher, leistungsbegrenzte Steuerungen

Leiter

Element No. of Elements Size Stranding Material
Conductor(s) 6 22 AWG 7x30 BC - Bare Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PVC - Polyvinyl Chloride 0.008 in (0.20 mm) 0.045 in (1.1 mm) Black, Red, White, Green, Brown, Blue

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.015 in (0.38 mm) 0.165 in (4.19 mm) Yes

Gesamtdurchmesser des Kabels (Nennwert)

0,165 Zoll (4,19 mm)

Elektrik

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Max. Current
Conductor(s) 16 Ohm/1000ft 27 pF/ft (89 pF/m) 1.9 Amps per Conductor at 25ºC

Nom Äußerer Schutz DCR

18,54 Ohm/1000 Fuß (60,83 Ohm/km)

Speisung

UL Voltage Rating
300 V (CMP)

Temperatur

UL Temperature Operating
75°C 0°C to +75°C

Biegeradius

Stationary Min. Installation Min.
1.65 in (41.9 mm) 1.65 in (41.9 mm)

Maximale Zugspannung

54 lbs (24 kg)

Gewicht Kabelgebinde

21 Pfund/1000 Fuß

Umweltverträglichkeit

Innenbereich – Plenum, Innenbereich

Entflammbarkeit/Brandverhalten

NFPA 262, UL 910 (Plenum), FT6

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 800, CMP

CEC/C(UL)-Compliance

CMP

Einhaltung der europäischen Richtlinien

EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Keine Plenum-Nummer

5504UE

Aktualisierung und Überarbeitung

Revisionsnummer: 0.428 Revisionsdatum: 09-07-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.428 Revisionsdatum: 09-07-2025


Report An Error

Artikelnummer

Artikelnr. Farbe UPC
6504UE 8771000 Natur 612825177913
6504UE 877500 Natur 612825177920
6504UE 877C500 Natur 612825177890
6504UE 877U1000 Natur 612825177906
6504UE 877U500 Natur 612825352402
6504UE 877U500 Natur 612825352402
