Produktnummer: 551945

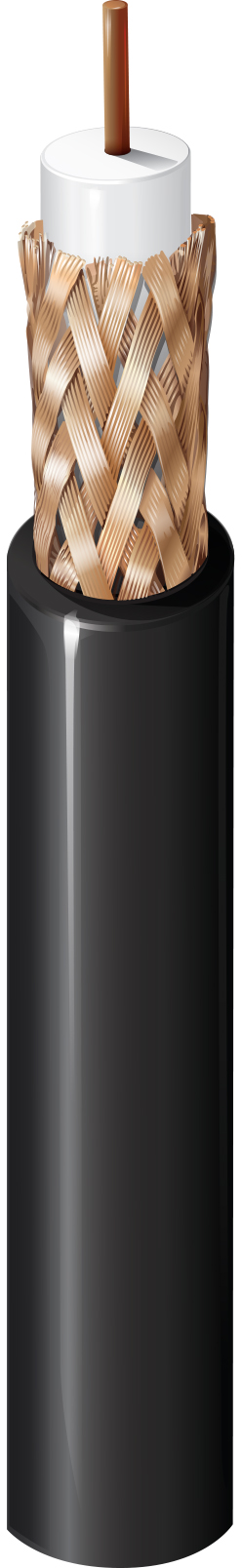

Überwachung CCTV, RG-59 #22 BC, 93 % BC Braid, CM

Überwachungs-CCTV-Kabel, RG59, Nenn-CM, 22 AWG, blankes Kupferlitzenkabel, Kern aus geschäumtem Polyolefin, 93 % blankes Kupfergeflecht, PVC-Mantel &

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
551945
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Überwachung, CCTV-Kamera

Leiter

AWG Stranding Material Nominal Diameter No. of Coax
22 7x30 BC - Bare Copper 0.03 in 1

Isolierung

Material Nominal Diameter
PE - Polyethylene (Foam) 0.14 in

Anmerkungen zur Isolierungstabelle

Gas-injiziert

Äußere Abschirmung

Type Material Coverage [%]
Braid Bare Copper (BC) 93%

Äußere Ummantelung

Material Nominal Diameter
PVC - Polyvinyl Chloride 0.232 in

Leiter DCR

Nominal Conductor DCR Nominal Conductor DCR Conductor Resistance Nominal Outer Shield DCR Outer Conductor DCR
15 Ohm/1000ft 15 Ohm/1000ft 2.6 Ohm/1000ft 2.6 Ohm/1000ft

Kapazität

Nom. Capacitance Conductor to Shield
17.3 pF/ft

Induktivität

Nominal Inductance
0.09 µH/ft

Impedanz

Nominal Characteristic Impedance
75 Ohm

Hohe Frequenz (Nennwert/typisch)

Frequency [MHz] Nom. Insertion Loss
1 MHz 0.3 dB/100ft
10 MHz 0.9 dB/100ft
50 MHz 2.1 dB/100ft
100 MHz 3 dB/100ft
200 MHz 4.5 dB/100ft
400 MHz 6.6 dB/100ft
700 MHz 8.9 dB/100ft
900 MHz 10.1 dB/100ft
1000 MHz 10.9 dB/100ft

Verzögerung

Max. Delay Skew Nominal Delay Nominal Velocity of Propagation (VP) [%]
78 ns/100m 1.3 ns/ft 78%

Speisung

UL Voltage Rating
300 V RMS

UL Temperaturbereich

75°C

Betriebstemperaturbereich

-40°C Bis +75°C

Gewicht Kabelgebinde

28 lbs/1000ft

Maximal empfohlene Zugspannung

49 lbs

Minimaler Biegeradius der Nebenachse

2.5 in

Abmessungen

Width Depth
0.76 0.79

NEC Artikel

Artikel 800

NEC/(UL)-Compliance

CM

CEC/C(UL)-Compliance

CM

RG-Typ

59

Serie Typ

59

EU-Richtlinie 2000/53/EC (ELV)

Ja

EU-Richtlinie 2003/11/EC (BFR)

Ja

EU-Richtlinie 2011/65/EU (RoHS 2)

Ja

EU-Richtlinie 2012/19/EU (WEEE)

Ja

Einhaltung der EU-Richtlinien

Ja

EU CE-Zeichen

Ja

MII Bestell-Nr. 39 (China RoHS)

Ja

Eignung – innen

Ja

Eignung – Außenbereich

Ja

Entflammbarkeit gemäß UL

UL1685

UL-Nennspannung

300 V RMS

Plenum (J/N)

Nein

Aktualisierung und Überarbeitung

Revisionsnummer: 0.397 Revisionsdatum: 03-27-2024

Aktualisierung und Überarbeitung

Revisionsnummer: 0.397 Revisionsdatum: 03-27-2024


Report An Error

Artikelnummer

Artikelnr. Farbe Aufmachung Länge UPC
551945 0101000 Schwarz Rolle 1.000 ft 612825163992
