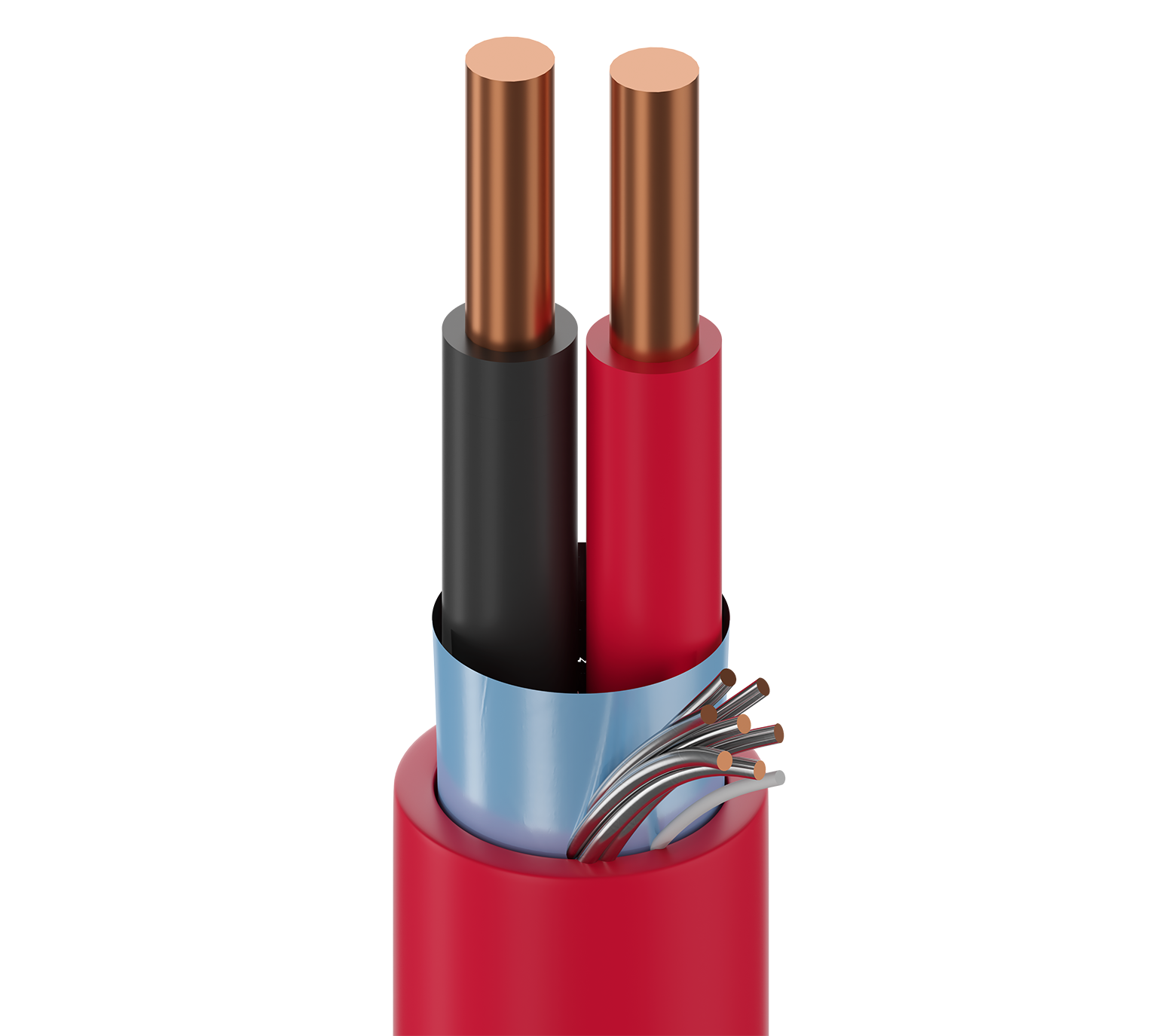

Produktnummer: 5220FL

Feueralarm, #16-2c BC, geschirmt, FPLR

Brandmeldekabel, Riser-FPLR, 2-16 AWG massive blanke Kupferleiter mit Polypropylen-Isolierung, komplette Beldfoil-Abschirmung®, PVC-Ummantelung mit Ripcord

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
5220FL
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Feueralarm, Überwachung/Erkennung, Schaltkreise: Audio, Steuerung, Auslösen, Benachrichtigung, laute Umgebung

Leiter

Element No. of Elements Size Stranding Material
Conductor(s) 2 16 AWG Solid BC - Bare Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PP - Polypropylene 0.007 in (0.18 mm) 0.065 in (1.7 mm) Black, Red

Äußere Abschirmung

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (Solid) TC

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.017 in (0.43 mm) 0.170 in (4.32 mm) Yes

Gesamtdurchmesser des Kabels (Nennwert)

0,170 Zoll (4,32 mm)

Elektrik

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Inductance Max. Current
Conductor(s) 3.9 Ohm/1000ft 65.5 pF/ft (215 pF/m) 118 pF/ft (387 pF/m) 0.14 µH/ft (0.46 µH/m) 6.3 Amps per conductor @ 25°C

Nom äußere Abschirmung DCR@Cond DCR1-CNV

16,9 Ohm/1000 Fuß (55,4 Ohm/km)

Speisung

UL Voltage Rating
300 V (FPLR)

Temperatur

UL Temperature Operating
75°C -20°C to +75°C

Biegeradius

Stationary Min. Installation Min.
1.7 in (43 mm) 1.7 in (43 mm)

Maximale Zugspannung

75 lbs (34 kg)

Gewicht Kabelgebinde

23 Pfund/1000 Fuß

Umweltverträglichkeit

Innen – Riser, innen

Entflammbarkeit/Brandverhalten

UL 1666 Riser, IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 760, FPLR

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Plenum-Nummer

6220FL

Aktualisierung und Überarbeitung

Revisionsnummer: 0.465 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.465 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe UPC Fußnote
5220FL D151000 Blau 612825158301
5220FL 0021000 Rot 612825158318 C
5220FL 0091000 Weiß 612825158325
