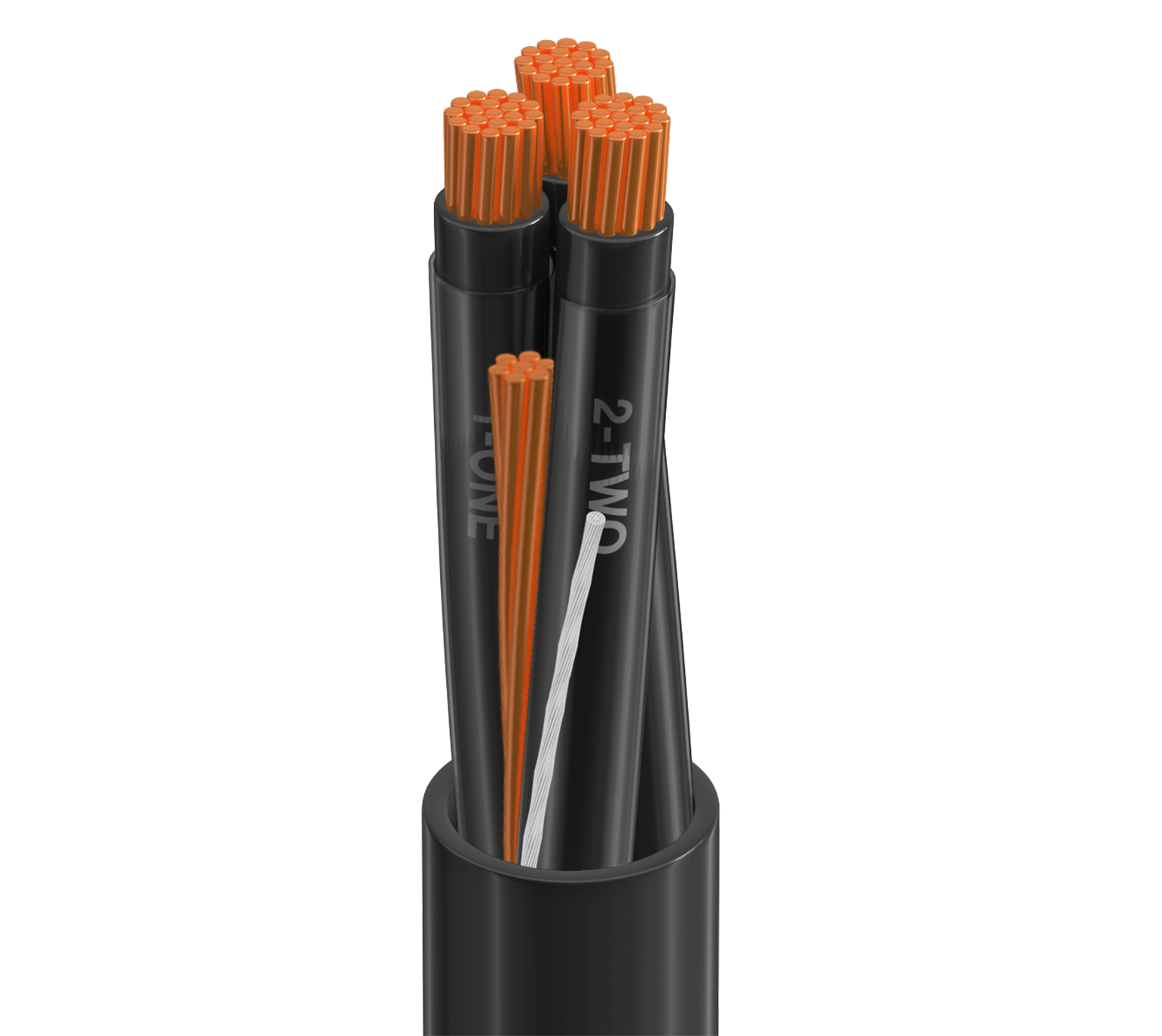

Produktnummer: 28174A

TC VN/PVC, 3+G C #3/0+4 Str BC, PVC-NYL Ins M4, Blk PVC Jkt, 600V TC-ER 90C Trocken/Nass SUN RES DIR BUR

UL-Typ TC (1277) PVC-Nylon/PVC, 3+G-Leiter 3/0+4AWG (Klasse B) blankes Kupfer, PVC-NYL-Isolierung M4-Farbcode, schwarzer PVC-Außenmantel, 600 V TC-ER 90 °C trocken/nass SUN RES DIR BUR

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
28174A
  • 28174A
1 von 1

Technische Daten

Expand All

Aufmachung

Rolle

Mögliche Anwendungen

Stromversorgungs- und Steuerungsanwendungen bis zu 600 V; Gefahrenbereiche der Klasse 1, Division 2; Empfohlene Kabelverschraubung Belden BTC200A1741RA

Leiter

Element No. of Elements Size Stranding Material
Conductor(s) 3 3/0 19x10 BC - Bare Copper
Ground 1 4 7x12 BC - Bare Copper

Isolierung

Material Nom. Thickness Nom. Insulation Diameter Color Code
PVC/Nylon - Polyvinyl Chloride + Nylon 0.055 in (1.4 mm) 0.566 in (14.4 mm) Black and Numbered

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.083 in (2.1 mm) 1.425 in (36.20 mm) Yes

Elektrik

Element Nom. Conductor DCR Max. Current
Conductor(s) 0.067 Ohm/1000ft 225 Amps per Conductor at 30ºC
Ground 0.26 Ohm/1000ft (0.85 Ohm/km) 95 Amps per Conductor at 30ºC

Speisung

UL Voltage Rating
600 V (TC-ER)

Temperatur

UL Temperature Operating
90°C Dry, 90°C Wet Wet/Dry: -30°C to 90°C

Biegeradius

Stationary Min. Installation Min.
7.1 in (180 mm) 7.1 in (180 mm)

Maximale Zugspannung

6463.6 lbs (2931.8 kg)

Gewicht Kabelgebinde

2034 Pfund/1000 Fuß

Umweltverträglichkeit

Innenbereich, Außenbereich, Sonnenlichtbeständigkeit, Erdverlegung

Entflammbarkeit/Brandverhalten

UL 1685, IEEE 1202 FT4

NEC/UL-Compliance

Artikel 336, TC-ER, THWN-2

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.190 Revisionsdatum: 09-07-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.190 Revisionsdatum: 09-07-2025


Report An Error

Artikelnummer

Artikelnr. Wicklung UPC
28174A 0102500 Rolle 612825365372
