Produktnummer: 3130A

Inst, 36 Tri #16 Str BC, PVC-NYL Ins E1, IS/OS, schwarze PVC-Jacke, 600 V TC-ER 150 V NPLF 90 °C trocken 75 °C nass

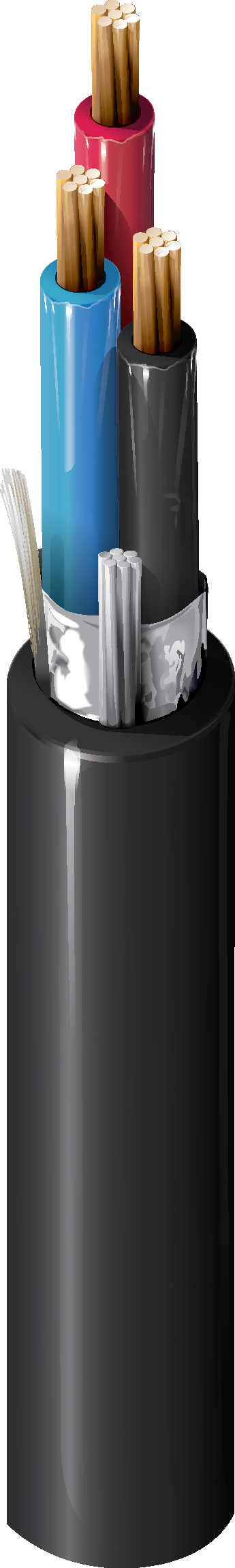

UL-Instrumentierung, 36 Triaden 16AWG (7x24) blankes Kupfer, PVC-NYL-Isolierung E1-Farbcode, einzeln & Gesamtabschirmung aus Beldfoil®, schwarzer PVC-Außenmantel, 600 V TC-ER 150 V NPLF 90 °C trocken 75 °C nass SUN RES DIR BUR

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
3130A
  • 3130A
1 von 1

Technische Daten

Expand All

Aufmachung

Rolle

Mögliche Anwendungen

Industrielle Steuerung, Kabelkanäle, Kabelpritschen und -kanäle, digitale Steuerung, Instrumente (4–20 mA, 0–10 V, ...), digitale Niederspannungssteuerung (24 V, …), RTD, Steuerkreise, verteiltes Steuerungssystem (DCS), speicherprogrammierbare Steuerung (SPS),  Magnetspulen, Ventile, Stellantriebe, Stellungsregler

Leiter

Element No. of Elements Size Stranding Material
Triad(s) 36 16 AWG 7x24 BC - Bare Copper

Isolierung

Element Material Nom. Thickness Color Code
Triad(s) PVC/Nylon - Polyvinyl Chloride + Nylon 0.022 in (0.56 mm) Black, White, Red and Numbered

Innenabschirmung

Element Shield Type Material Coverage Drainwire Type
Triad(s) Tape Bi-Laminate (Alum+Poly) 100% 18 AWG (7x26) TC

Äußere Abschirmung

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 16 AWG (7x24) TC

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.110 in (2.79 mm) 1.773 in (45.03 mm) Yes

Gesamtdurchmesser des Kabels (Nennwert)

1,773 Zoll (45,03 mm)

Elektrik

Element Nom. Conductor DCR Nom. Inner Shield DCR
Triad(s) 3.67 Ohm/1000ft (12.0 Ohm/km) 4.99 Ohm/1000ft (16.4 Ohm/km)

Speisung

UL Voltage Rating
600 V (TC), 150 V (NPLF)

Temperatur

UL Temperature Operating
90°C Dry, 75°C Wet -30C to 90C Dry, 75C wet

Biegeradius

Stationary Min. Installation Min.
17.7 in (450 mm) 17.7 in (450 mm)

Maximale Zugspannung

3600 lbs (1600 kg)

Gewicht Kabelgebinde

1839 Pfund/1000 Fuß

Umweltverträglichkeit

Innen/außen, innen, außen, Sonnenlichtbeständigkeit, Erdverlegung

Entflammbarkeit/Brandverhalten

UL1685 (FT4), FT4, 1202

NEC/UL-Compliance

Artikel 336, Artikel 760, NPLF, TC (verzinntes Kupfer)

Einhaltung der europäischen Richtlinien

EU CE-Zeichen

Aktualisierung und Überarbeitung

Revisionsnummer: 0.208 Revisionsdatum: 01-04-2024

Aktualisierung und Überarbeitung

Revisionsnummer: 0.208 Revisionsdatum: 01-04-2024
