VFD-Kabel - 29501

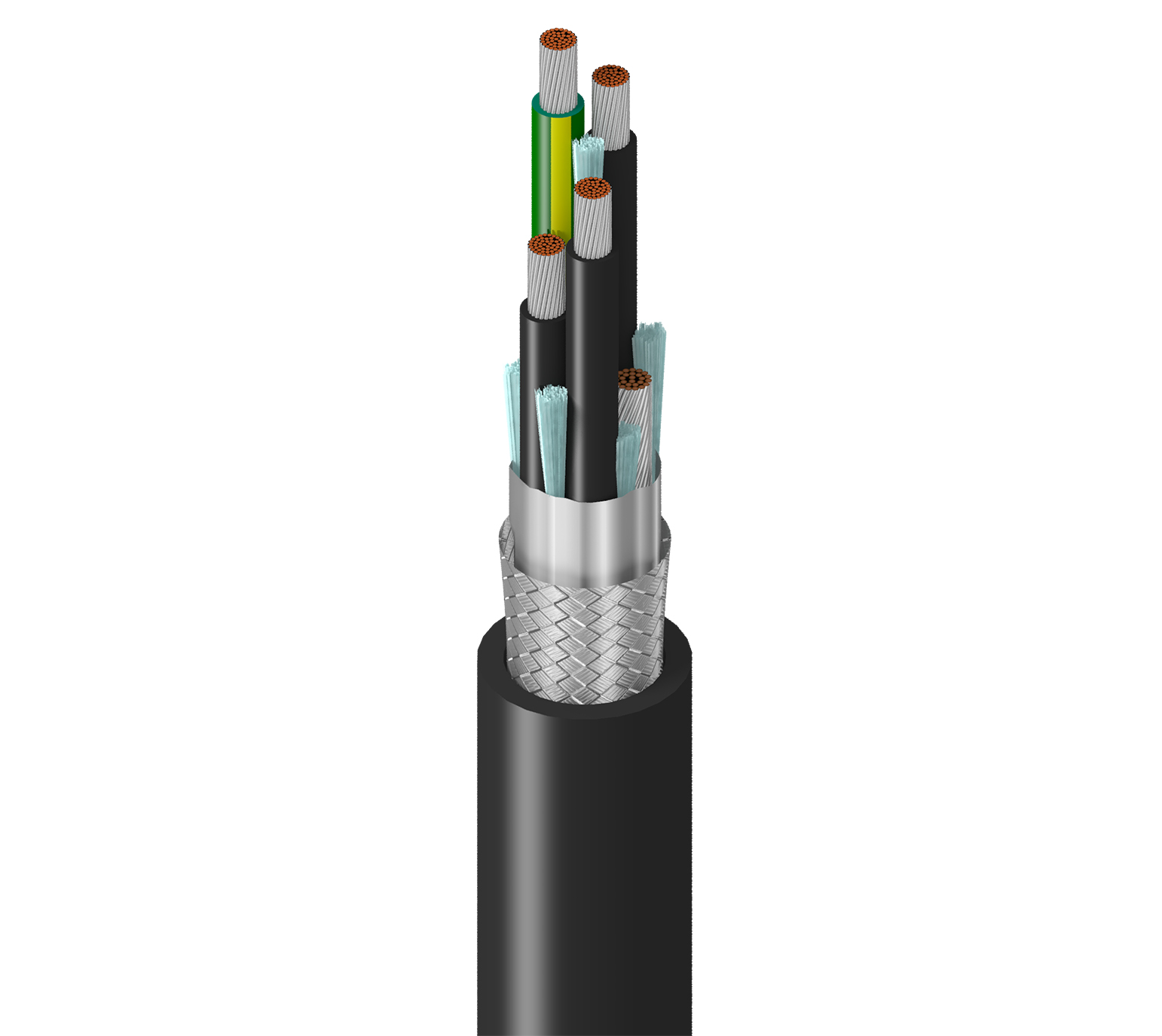

Belden Flexibles VFD-Kabel mit 300 % Erdung, 3 Leiter 14AWG (41x30) verzinntes Kupfer, XLPE Isolierung M4 Farbcodierung + PVC-isolierte Erdung, Gesamtabschirmung aus Beldfoil® + verzinntes Kupfergeflecht (85 %) mit 14 AWG Erdung/Abfluss aus verzinntem Kupfer, äußere Ummantelung aus schwarzem PVC, 600/1000V TC-ER 90C trocken/feucht 1000 V flexibles Motor-Zuführungskabel WTTC 1000 V CSA AWM I/II A/B 600V CIC TC (verzinntes Kupfer) SONNENBEST., Ölbeständig, DIR. ERDVER.

Verfügbarkeit:

Global
Status:

Aktiv

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Alle aufklappen

Information

Aufmachung	Rolle

Produktbeschreibung

Mögliche Anwendungen	Antriebe mit variabler Frequenz (VFD); AC-Motor- und Antriebssysteme; Klasse 1 Division 2 Explosionsgefährdete Umgebungen; Empfohlene Kabelverschraubung Belden BTC075A0791RA

Konstruktionsmerkmale

Leiter

Komponente	Anzahl der Elemente	Größe	Verseilung	Material	Anmerkungen
Leiter	3	14 AWG	41x30	TC – Verzinntes Kupfer	Phace Dirigent
Isolierung Erde	1	14 AWG	41x30	TC – Verzinntes Kupfer	Isolierter Erdungsdraht
Ungedämmter Erdungsdraht	1	14 AWG	41x30	TC – Verzinntes Kupfer	Ungedämmter Erdungsdraht

Isolierung

Komponente	Material	Nenndicke	Nenndurchmesser der Isolierung	Farbcodierung
Leiter	XLPE – Vernetztes Polyethylen (Duroplast)	0,046 Zoll (1,2 mm)	0,173 Zoll (4,39 mm)	ICEA-Diagramm M4
Isolierung Erde	PVC – Polyvinylchlorid	0,047 Zoll (1,2 mm)	0,169 Zoll (4,29 mm)	Grüner/gelber Streifen
Ungedämmter Erdungsdraht

Äußere Abschirmung

Abschirmungstyp	Material	Abdeckung	Beidrahttyp
Band	Trilaminat (Alum + Poly + Alum)	100 %	14 AWG (41 x 30) TC (verzinntes Kupfer)
Geflecht	Verzinntes Kupfer (TC)	85 %

Äußere Ummantelung

Material	Nenndicke	Nennwert Durchmesser	Ripcord
PVC – Polyvinylchlorid	0,073 Zoll (1,9 mm)	0,604 Zoll (15,3 mm)	Ja

Gesamtdurchmesser des Kabels (Nennwert)	0,604 Zoll (15,3 mm)

Elektrische Kenndaten

Elektrik

Komponente	Nennwert Leiter DCR	Nennkapazität Leiter-zu-Leiter	Nennkapazität Leitung-zu-Sonstige (Leitungen + Abschirmung)	Nennwert Impedanzeigenschaft	Nom. Induktivität Leiter-Erde	Nenninduktivität	Nennwert Ausbreitungsgeschwindigkeit	Max. Bemessungsstrom
Leiter	2,482 Ohm/1000 Fuß	23,0 pF/ft (75,5 pF/m)	47 pF/Fuß (150 pF/m)	63 Ohm	0,213 µH/Fuß	0,213 µH/ft (0,699 µH/m)	55 %	25 Ampere pro Leiter bei 30 ºC (pro NEC)
Isolierung Erde	2,73 Ohm/1000 Fuß (8,96 Ohm/km)
Ungedämmter Erdungsdraht	2,73 Ohm/1000 Fuß (8,96 Ohm/km)

Nom äußere Abschirmung DCR@Cond DCR1-CNV	1,08 Ohm/1000 Fuß (3,54 Ohm/km)

Speisung

UL-Nennspannung	Nennspannung
1000 V (TC-ER, WTTC, UL44, UL flexibles Motor-Zuführungskabel), 600 V (C(UL) CIC TC)	1000 V (AWM I/II A/B)

Mechanische Kenndaten

Temperatur

UL-Temperatur	Betrieb	Installation
90 °C trocken, 90 °C feucht	-40 °C bis +90 °C	-40C

Biegeradius

Mindestspannung im Ruhezustand	Mindestinstallation
7,2 Zoll (180 mm)	7,2 Zoll (180 mm)

Maximale Zugspannung	347 lbs (157 kg)
Gewicht Kabelgebinde	224 lbs/1000 Fuß

Standards und Compliance

Umweltverträglichkeit	Innenbereich, Außenbereich, Sonnenlichtbeständigkeit, Erdverlegung
Nachhaltigkeit	CA Prop 65
Entflammbarkeit/Brandverhalten	UL 1685 FT4, FT4, IEEE 1202 FT4
NEC/UL-Compliance	Artikel 336, TC-ER, XHHW-2, RHW-2, UL flexibles Motor-Zuführungskabel
AWM-Compliance	AWM I/II A/B
CEC/C(UL)-Compliance	CIC, TC (verzinntes Kupfer)
ICEA-Compliance	S-95-658
Einhaltung der europäischen Richtlinien	EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)
APAC-Compliance	China RoHS II (GB/T 26572-2011)
Weitere Standard-Compliance(s)	P-07-KA070003-MSHA

Geschichte

Aktualisierung und Überarbeitung	Revisionsnummer: 0.673 Revisionsdatum: 07.09.2025
Fußnote	Empfohlene Kabelverschraubung BTC075A0791RA auf Lager, C – KISTENAUFSTELLER, Z – FINALER AUFSTELLER KANN ABWEICHEN (= ODER -) 10 % FÜR SPULEN ODER ROLLEN UND (+ ODER -) 5 % FÜR ABROLLKARTONS AB DER ANGEGEBENEN LÄNGE.

Information

Aktualisierung und Überarbeitung	Revisionsnummer: 0.673 Revisionsdatum: 07.09.2025
Fußnote	Empfohlene Kabelverschraubung BTC075A0791RA auf Lager, C – KISTENAUFSTELLER, Z – FINALER AUFSTELLER KANN ABWEICHEN (= ODER -) 10 % FÜR SPULEN ODER ROLLEN UND (+ ODER -) 5 % FÜR ABROLLKARTONS AB DER ANGEGEBENEN LÄNGE.

Einen Fehler melden

Artikelnummer

Artikelnr.	Farbe	Wicklung	Länge	UPC	Fußnote
29501 010100	Schwarz	Rolle	100 ft	612825136620	Empfohlene Kabelverschraubung BTC075A0791RA auf Lager
29501 010250	Schwarz	Rolle	250 ft	612825136651	C Z
29501 010500	Schwarz	Rolle	500 ft	612825136668	C Z
29501 0101000	Schwarz	Rolle	1.000 ft	612825136637	C Z
29501 0105000	Schwarz	Rolle	5.000 ft	612825136675	C Z
