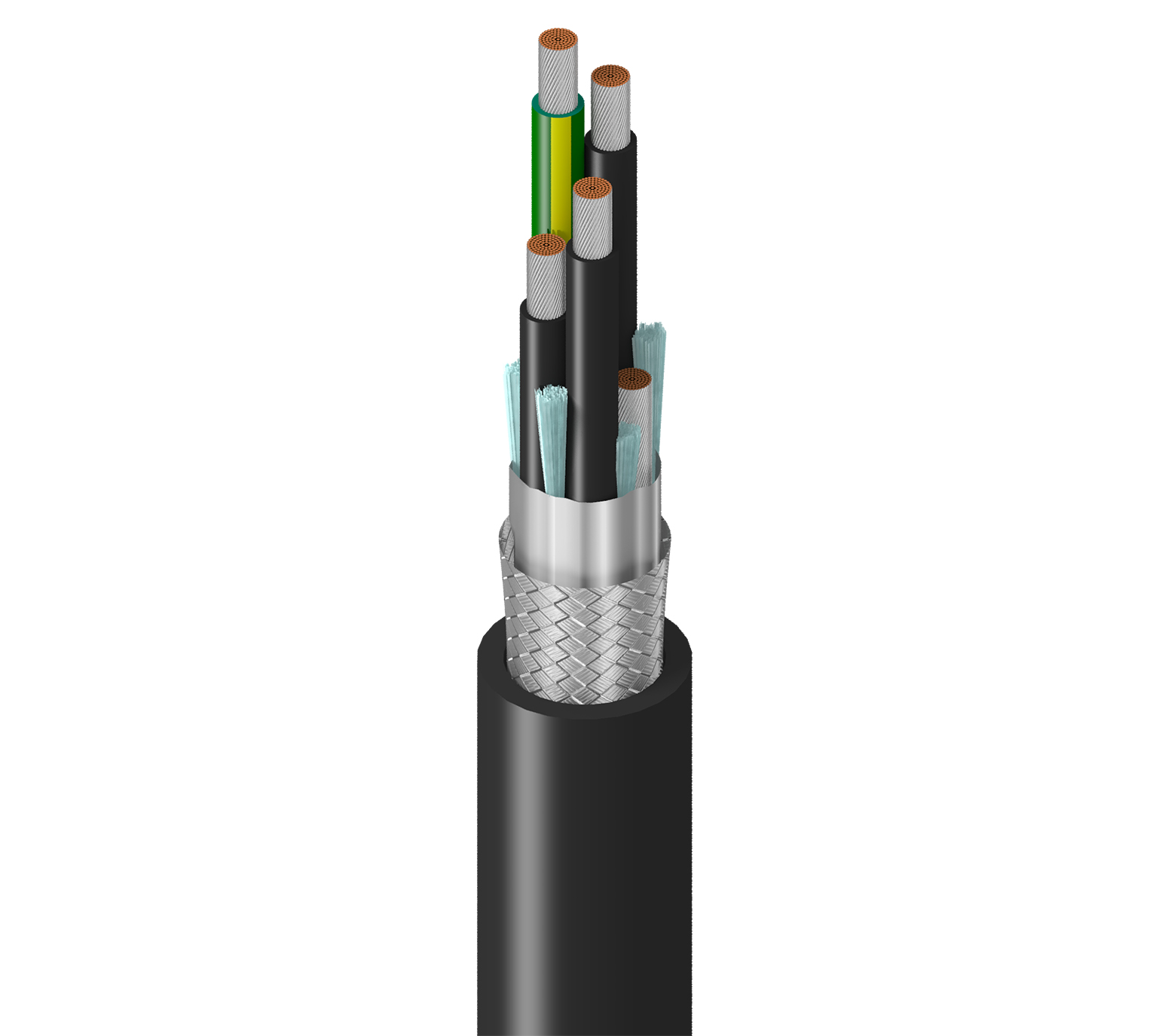

Belden 300 % Masse, flexibel, VFD, 3 Leiter, 10 AWG (105 x 30), verzinntes Kupfer, XLPE-Isolierung, M4-Farbcode + PVC-isolierte Masse, Gesamtabschirmung aus Beldfoil® + verzinntem Kupfergeflecht (85 %) mit 10 AWG verzinntem Kupfer, Masse/Abfluss, schwarzer PVC-Außenmantel, 600/1000 V TC-ER 90 °C, trocken/nass, 1000 V, flexibles Motorversorgungskabel WTTC 1000 V CSA AWM I/II A/B 600 V CIC TC SUN RES DIR BUR, ölbeständig

Verfügbarkeit:

Global
Status:

Aktiv

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Information

Aufmachung	Rolle

Produktbeschreibung

Mögliche Anwendungen	Antriebe mit variabler Frequenz (VFD); AC-Motor- und Antriebssysteme; Empfohlene Kabelverschraubung Belden BTC100A0791RA

Konstruktionsmerkmale

Leiter

Element	No. of Elements	Size	Stranding	Material
Conductor(s)	3	10 AWG	105x30	TC - Tinned Copper
Insulated Ground	1	10 AWG	105x30	TC - Tinned Copper
Uninsulated Ground Wire	1	10 AWG	105x30	TC - Tinned Copper

Isolierung

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Conductor(s)	XLPE - Cross-Linked Polyethylene (Thermoset)	0.046 in (1.2 mm)	0.212 in (5.38 mm)	ICEA Chart M4
Insulated Ground	PVC - Polyvinyl Chloride	0.046 in (1.2 mm)	0.212 in (5.38 mm)	Green/Yellow Stripe
Uninsulated Ground Wire

Äußere Abschirmung

Shield Type	Material	Coverage	Drainwire Type
Tape	Tri-Laminate (Alum+Poly+Alum)	100%	10 AWG (105x30) TC
Braid	Tinned Copper (TC)	85%

Äußere Ummantelung

Material	Nom. Thickness	Nom. Diameter	Ripcord
PVC - Polyvinyl Chloride	0.073 in (1.9 mm)	0.690 in (17.5 mm)	Yes

Gesamtdurchmesser des Kabels (Nennwert)	0,690 Zoll (17,5 mm)

Elektrische Kenndaten

Elektrik

Element	Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Inductance Cond-Grnd	Nom. Velocity of Prop.	Max. Current
Conductor(s)	0.969 Ohm/1000ft	23 pF/ft (75 pF/m)	42 pF/ft (140 pF/m)	80 Ohm	0.173 µH/ft	55%	40 Amps per Conductor at 30ºC (per NEC)
Insulated Ground	1.080 Ohm/1000ft (3.543 Ohm/km)
Uninsulated Ground Wire

Nom äußere Abschirmung DCR@Cond DCR1-CNV	0,71 Ohm/1000 Fuß (2,3 Ohm/km)

Speisung

UL Voltage Rating	Voltage Rating
1000 V (TC-ER, WTTC, UL44, UL Flexible Motor Supply Cable), 600 V (C(UL) CIC TC)	1000 V (AWM I/II A/B)

Mechanische Kenndaten

Temperatur

UL Temperature	Operating
90°C Dry, 90°C Wet	-40°C To +90°C

Biegeradius

Stationary Min.	Installation Min.
8.3 in (210 mm)	8.3 in (210 mm)

Maximale Zugspannung	762 lbs (346 kg)
Gewicht Kabelgebinde	353 Pfund/1000 Fuß

Standards und Compliance

Umweltverträglichkeit	Innenbereich, Außenbereich, Sonnenlichtbeständigkeit, Erdverlegung
Nachhaltigkeit	CA Prop 65
Entflammbarkeit/Brandverhalten	UL 1685, FT4, IEEE 1202 FT4
NEC/UL-Compliance	Artikel 336, TC-ER, WTTC, UL flexibles Motor-Zuführungskabel
AWM-Compliance	AWM I/II A/B
CEC/C(UL)-Compliance	CIC, TC (verzinntes Kupfer)
ICEA-Compliance	S-95-658
Einhaltung der europäischen Richtlinien	EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)
APAC-Compliance	China RoHS II (GB/T 26572-2011)
Weitere Standard-Compliance(s)	P-07-KA070003-MSHA

Geschichte

Aktualisierung und Überarbeitung	Revisionsnummer: 0.650 Revisionsdatum: 09-07-2025
Fußnote	C – KISTENROLLENAUFBAU., Z – ENDGÜLTIGER AUFBAU KANN BEI SPULEN ODER ROLLEN UM (= ODER -) 10 % UND BEI ABGEROLLTEN KARTONS UM (+ ODER -) 5 % VON DER ANGEGEBENEN LÄNGE ABWEICHEN.

Information

Aktualisierung und Überarbeitung	Revisionsnummer: 0.650 Revisionsdatum: 09-07-2025
Fußnote	C – KISTENROLLENAUFBAU., Z – ENDGÜLTIGER AUFBAU KANN BEI SPULEN ODER ROLLEN UM (= ODER -) 10 % UND BEI ABGEROLLTEN KARTONS UM (+ ODER -) 5 % VON DER ANGEGEBENEN LÄNGE ABWEICHEN.

Report An Error

Artikelnummer

Artikelnr.	Farbe	Wicklung	Länge	UPC	Fußnote
29503 010100	Schwarz	Rolle	100 ft	612825136880
29503 010250	Schwarz	Rolle	250 ft	612825136910	C Z
29503 010500	Schwarz	Rolle	500 ft	612825136941	C Z
29503 0101000	Schwarz	Rolle	1.000 ft	612825136897	C Z
29503 0105000	Schwarz	Rolle	5.000 ft	612825136958	C Z
