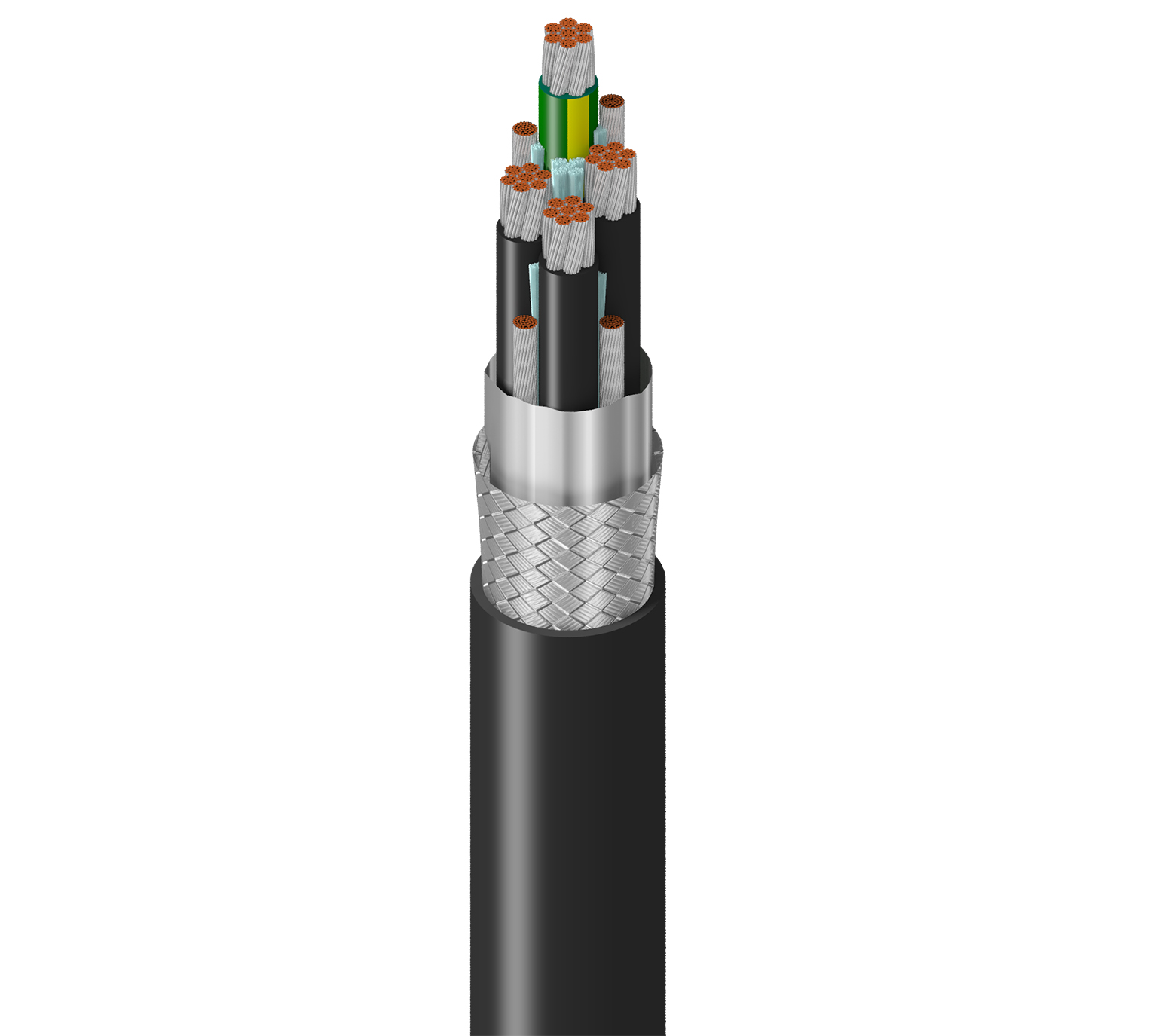

Belden 300 % Masse, flexibel, VFD, 3 Leiter, 8 AWG (7 x 19 x 29), verzinntes Kupfer, XLPE-Isolierung, M4-Farbcode + PVC-isolierte Masse, Gesamtabschirmung aus Beldfoil® + verzinntem Kupfergeflecht (85 %) mit 4–14 AWG verzinntem Kupfer, Masse/Abfluss, schwarzer PVC-Außenmantel, 600/1000 V TC-ER 90 °C, trocken/nass, 1000 V, flexibles Motorversorgungskabel WTTC 1000 V CSA AWM I/II A/B 600 V CIC TC SUN RES DIR BUR, ölbeständig

Verfügbarkeit:

Global
Status:

Aktiv

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Information

Aufmachung	Rolle

Produktbeschreibung

Mögliche Anwendungen	Antriebe mit variabler Frequenz (VFD); AC-Motor- und Antriebssysteme; Empfohlene Kabelverschraubung Belden BTC125A1041RA

Konstruktionsmerkmale

Leiter

Element	No. of Elements	Size	Stranding	Material	Notes
Conductor(s)	3	8 AWG	7x19x29	TC - Tinned Copper
Insulated Ground	1	8 AWG	7x19x29	TC - Tinned Copper	Insulated Ground Wire
Uninsulated Ground Wire	4	14 AWG	41x40	TC - Tinned Copper	Segmented Ground Wire (4 Totaling 8 AWG)

Isolierung

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Conductor(s)	XLP, XLPO, XLPE (Thermoset)	0.062 in (1.6 mm)	0.278 in (7.06 mm)	ICEA Chart M4
Insulated Ground	PVC - Polyvinyl Chloride	0.062 in (1.6 mm)	0.278 in (7.06 mm)	Green/Yellow Stripe
Uninsulated Ground Wire

Äußere Abschirmung

Shield Type	Material	Coverage	Drainwire Type
Tape	Tri-Laminate (Alum+Poly+Alum)	100%	14 AWG (41x30) TC
Braid	Tinned Copper (TC)	85%

Äußere Ummantelung

Material	Nom. Thickness	Nom. Diameter	Ripcord
PVC - Polyvinyl Chloride	0.095 in (2.4 mm)	0.901 in (22.9 mm)	Yes

Gesamtdurchmesser des Kabels (Nennwert)	0,901 Zoll (22,9 mm)

Elektrische Kenndaten

Elektrik

Element	Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Shield	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Inductance Cond-Grnd	Nom. Velocity of Prop.	Max. Current
Conductor(s)	0.599 Ohm/1000ft	26 pF/ft (85 pF/m)	47 pF/ft (150 pF/m)	47 pF/ft (150 pF/m)	71 Ohm	0.17 µH/ft	55%	55 Amps per Conductor at 30ºC (per NEC)
Insulated Ground	0.6795 Ohm/1000ft (2.229 Ohm/km)
Segmented Ground Wire	0.67 Ohm/1000ft (2.2 Ohm/km)

Nom äußere Abschirmung DCR@Cond DCR1-CNV	0,6 Ohm/1000 Fuß (2,0 Ohm/km)

Speisung

UL Voltage Rating	Voltage Rating
1000 V (TC-ER, WTTC, UL44, UL Flexible Motor Supply Cable), 600 V (C(UL) CIC TC)	1000 V (AWM I/II A/B)

Mechanische Kenndaten

Temperatur

UL Temperature	Operating
90°C Dry, 90°C Wet	-40°C To +90°C

Biegeradius

Stationary Min.	Installation Min.
10.8 in (274 mm)	10.8 in (274 mm)

Maximale Zugspannung	1011 lbs (458.6 kg)
Gewicht Kabelgebinde	564 Pfund/1000 Fuß

Standards und Compliance

Umweltverträglichkeit	Innenbereich, Außenbereich, Sonnenlichtbeständigkeit, Erdverlegung
Nachhaltigkeit	CA Prop 65
Entflammbarkeit/Brandverhalten	UL 1685, FT4, IEEE 1202 FT4
NEC/UL-Compliance	Artikel 336, TC-ER, WTTC, UL flexibles Motor-Zuführungskabel
AWM-Compliance	AWM I/II A/B
CEC/C(UL)-Compliance	CIC, TC (verzinntes Kupfer)
ICEA-Compliance	S-95-658
Einhaltung der europäischen Richtlinien	EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)
APAC-Compliance	China RoHS II (GB/T 26572-2011)
Weitere Standard-Compliance(s)	P-07-KA070003-MSHA

Geschichte

Aktualisierung und Überarbeitung	Revisionsnummer: 0.659 Revisionsdatum: 09-07-2025
Fußnote	C – KISTENROLLENAUFBAU., Z – ENDGÜLTIGER AUFBAU KANN BEI SPULEN ODER ROLLEN UM (= ODER -) 10 % UND BEI ABGEROLLTEN KARTONS UM (+ ODER -) 5 % VON DER ANGEGEBENEN LÄNGE ABWEICHEN.

Information

Aktualisierung und Überarbeitung	Revisionsnummer: 0.659 Revisionsdatum: 09-07-2025
Fußnote	C – KISTENROLLENAUFBAU., Z – ENDGÜLTIGER AUFBAU KANN BEI SPULEN ODER ROLLEN UM (= ODER -) 10 % UND BEI ABGEROLLTEN KARTONS UM (+ ODER -) 5 % VON DER ANGEGEBENEN LÄNGE ABWEICHEN.

Report An Error

Artikelnummer

Artikelnr.	Farbe	Wicklung	Länge	UPC	Fußnote
29504 010250	Schwarz	Rolle	250 ft	612825137030	C Z
29504 010500	Schwarz	Rolle	500 ft	612825137078	C Z
29504 0101000	Schwarz	Rolle	1.000 ft	612825137016	C Z
29504 0105000	Schwarz	Rolle	5.000 ft	612825137085	C Z
