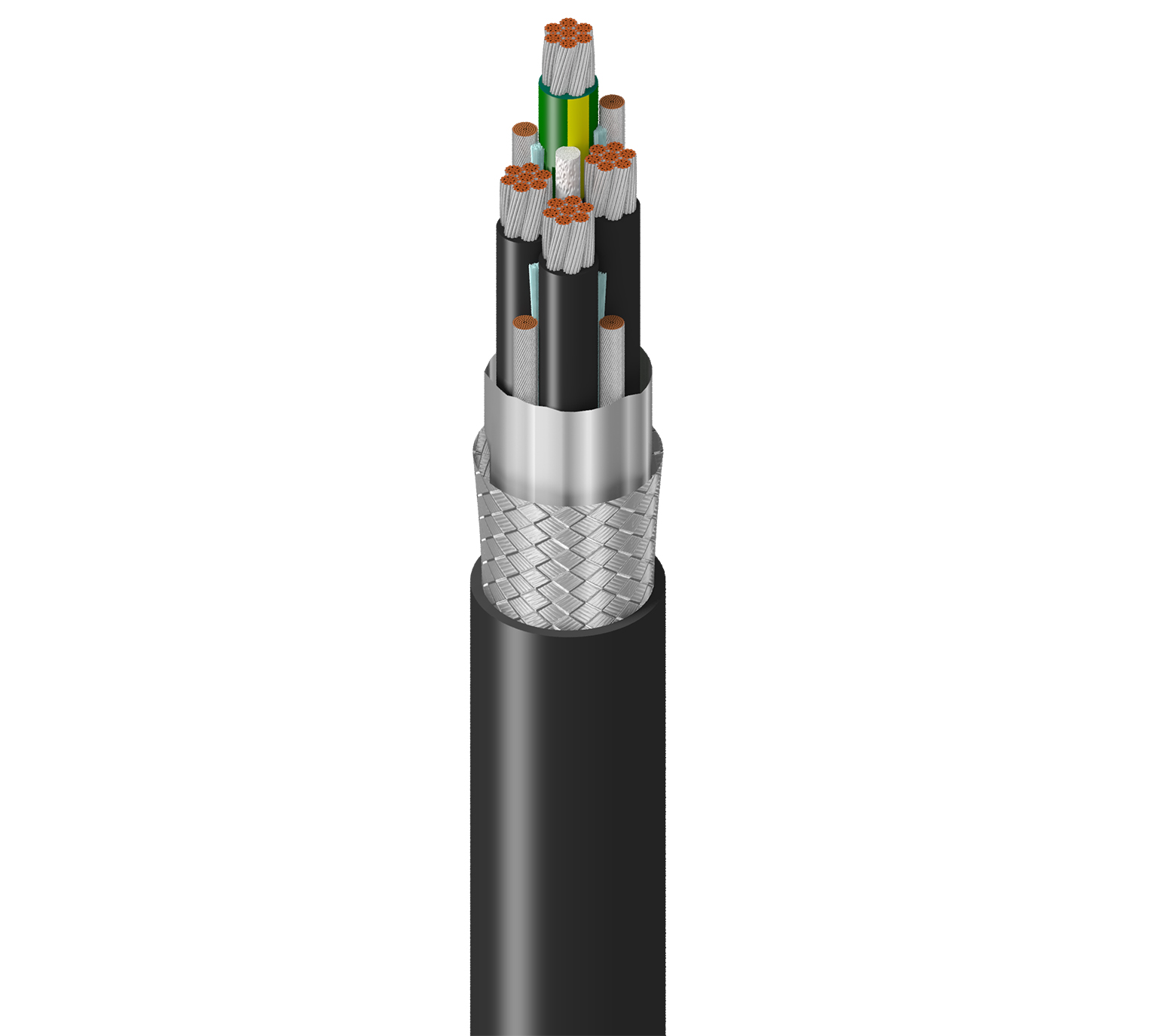

Belden 300 % Masse, flexibel, VFD, 3 Leiter, 4 AWG (7 x 19 x 25), verzinntes Kupfer, XLPE-Isolierung, M4-Farbcode + PVC-isolierte Masse, Gesamtabschirmung aus Beldfoil® + verzinntem Kupfergeflecht (85 %) mit 4–10 AWG verzinntem Kupfer, Masse/Abfluss, schwarzer PVC-Außenmantel, 600/1000 V TC-ER 90 °C, trocken/nass, 1000 V, flexibles Motorversorgungskabel WTTC 1000 V CSA AWM I/II A/B 600 V CIC TC SUN RES DIR BUR, ölbeständig

Verfügbarkeit:

Global
Status:

Aktiv

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Information

Aufmachung	Rolle

Produktbeschreibung

Mögliche Anwendungen	Antriebe mit variabler Frequenz (VFD); AC-Motor- und Antriebssysteme; Klasse 1 Division 2 Explosionsgefährdete Umgebungen; Empfohlene Kabelverschraubung Belden BTC125A1271RA

Konstruktionsmerkmale

Leiter

Element	No. of Elements	Size	Stranding	Material	Notes
Conductor(s)	3	4 AWG	7x19x25	TC - Tinned Copper
Insulated Ground	1	4 AWG	7x19x25	TC - Tinned Copper	Insulated Ground Wire
Uninsulated Ground Wire	4	10 AWG	105x30	TC - Tinned Copper	Segmented Ground Wire (4 Totaling 4 AWG)

Isolierung

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code	Notes
Conductor(s)	XLPE - Cross-Linked Polyethylene (Thermoset)	0.062 in (1.6 mm)	0.367 in (9.32 mm)	ICEA Chart M4
Ground Wire	PVC - Polyvinyl Chloride	0.062 in (1.6 mm)	0.367 in (9.32 mm)	Green/Yellow Stripe
Uninsulated Ground Wire					Segmented Ground (4 Totaling 4 AWG)

Äußere Abschirmung

Shield Type	Material	Coverage	Drainwire Type
Tape	Tri-Laminate (Alum+Poly+Alum)	100%	10 AWG (105x30) TC
Braid	Tinned Copper (TC)	86%

Äußere Ummantelung

Material	Nom. Thickness	Nom. Diameter	Ripcord
PVC - Polyvinyl Chloride	0.093 in (2.4 mm)	1.113 in (28.27 mm)	Yes

Gesamtdurchmesser des Kabels (Nennwert)	1,113 Zoll (28,27 mm)

Elektrische Kenndaten

Elektrik

Element	Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Inductance Cond-Grnd	Nom. Velocity of Prop.	Max. Current
Conductor(s)	0.239 Ohm/1000ft	32 pF/ft (100 pF/m)	60 pF/m (18 pF/ft)	37 Ohm	0.12 µH/ft	55%	95 Amps per Conductor at 30ºC
Insulated Ground	0.2689 Ohm/1000ft (0.8822 Ohm/km)
Uninsulated Ground Wire	0.2689 Ohm/1000ft (0.8822 Ohm/km)

Nom äußere Abschirmung DCR@Cond DCR1-CNV	0,21 Ohm/1000 Fuß (0,69 Ohm/km)

Speisung

UL Voltage Rating	Voltage Rating
1000 V (TC-ER, WTTC, UL44, UL Flexible Motor Supply Cable), 600 V (C(UL) CIC TC)	1000 V (AWM I/II A/B)

Mechanische Kenndaten

Temperatur

UL Temperature	Operating
90°C Dry, 90°C Wet	-40°C To +90°C

Biegeradius

Stationary Min.	Installation Min.
13.4 in (340 mm)	13.4 in (340 mm)

Maximale Zugspannung	2420 lbs (1100 kg)
Gewicht Kabelgebinde	1061 Pfund/1000 Fuß

Standards und Compliance

Umweltverträglichkeit	Innenbereich, Außenbereich, Sonnenlichtbeständigkeit, Erdverlegung
Nachhaltigkeit	CA Prop 65
Entflammbarkeit/Brandverhalten	UL 1685, FT4, IEEE 1202 FT4
NEC/UL-Compliance	Artikel 336, TC-ER, WTTC, UL flexibles Motor-Zuführungskabel
AWM-Compliance	AWM I/II A/B
CEC/C(UL)-Compliance	CIC, TC (verzinntes Kupfer)
ICEA-Compliance	S-95-658
Einhaltung der europäischen Richtlinien	EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)
APAC-Compliance	China RoHS II (GB/T 26572-2011)
Weitere Standard-Compliance(s)	P-07-KA070003-MSHA

Geschichte

Aktualisierung und Überarbeitung	Revisionsnummer: 0.664 Revisionsdatum: 09-07-2025
Fußnote	C – KISTENROLLENAUFBAU., Z – ENDGÜLTIGER AUFBAU KANN BEI SPULEN ODER ROLLEN UM (= ODER -) 10 % UND BEI ABGEROLLTEN KARTONS UM (+ ODER -) 5 % VON DER ANGEGEBENEN LÄNGE ABWEICHEN.
