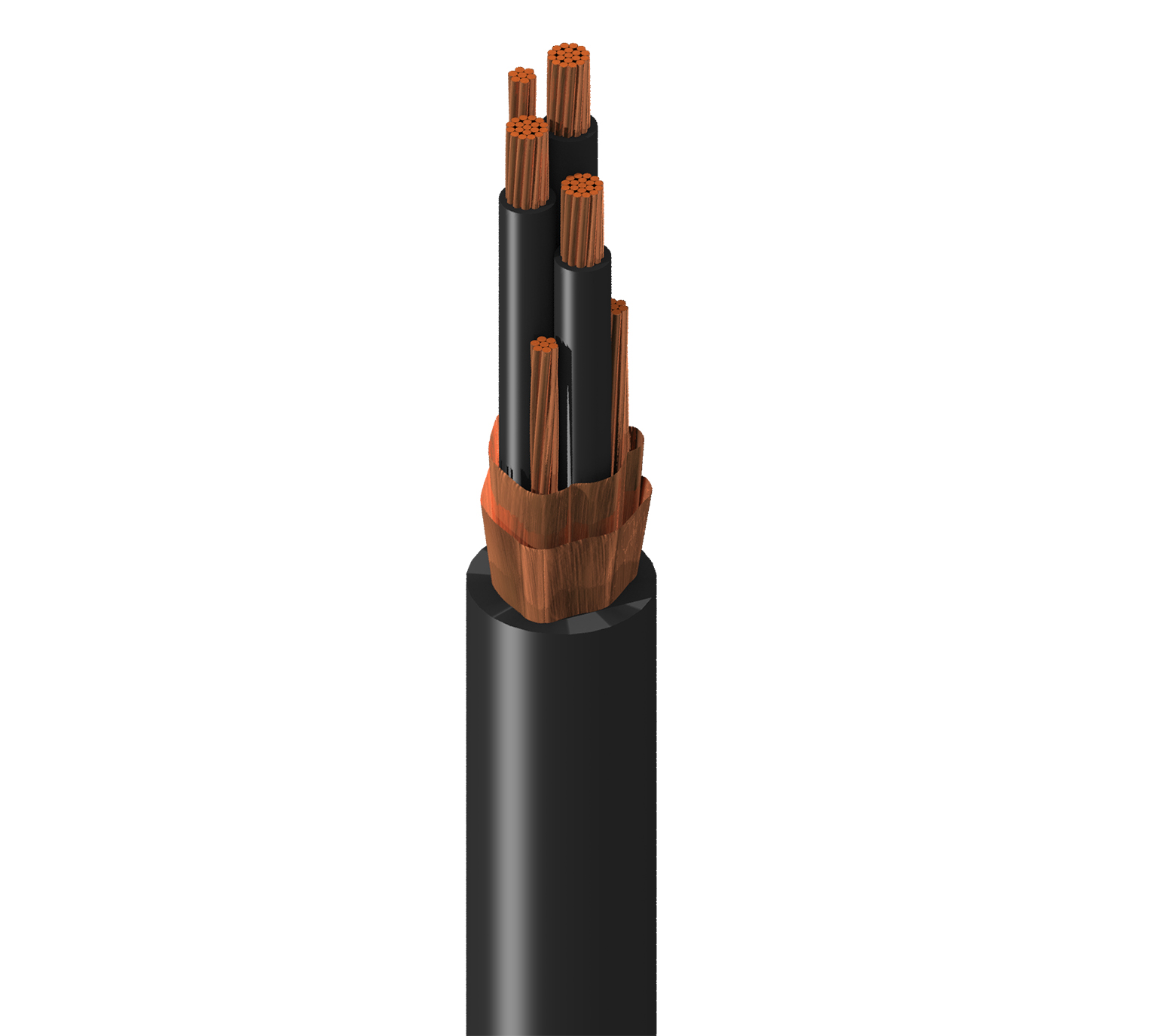

Belden Basics Frequenzumrichter, 3-adrig, 1 AWG (19 x 14) blankes Kupfer, XLPE-Isolierung, M4-Farbcode + 5 AWG symmetrische segmentierte Erdung (3 x 10 AWG) blankes Kupferlitzenlitzen in durchgehendem Kontakt mit doppeltem Kupferband, spiralförmig aufgebrachter Schirm, schwarzer PVC-Außenmantel, 600/1000 V, TC-ER 90 °C trocken/nass, 1000 V sonnenbeständig, direkt verbrennbar, ölbeständig

Verfügbarkeit:

Global
Status:

Aktiv

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Information

Aufmachung	Rolle

Produktbeschreibung

Mögliche Anwendungen	Antriebe mit variabler Frequenz (VFD); AC-Motor- und Antriebssysteme; Klasse 1 Division 2 Explosionsgefährdete Umgebungen

Konstruktionsmerkmale

Leiter

Element	No. of Elements	Size	Stranding	Material	Notes
Conductor(s)	3	1 AWG	19x14	BC - Bare Copper	ASTM B3 Copper B8 Class B Stranding
Segmented Ground Wire	3	10 AWG	7x18	BC - Bare Copper	Segmented Ground (3 Total 5AWG)

Isolierung

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Conductor(s)	XLPE - Cross-Linked Polyethylene (Thermoset)	0.057 in (1.4 mm)	0.438 in (11.1 mm)	ICEA Chart M4
Ground Wire	No Insulation

Äußere Abschirmung

Shield Type	Material	Coverage
Helical Tape	Bare Copper (BC)	100%
Helical Tape	Bare Copper (BC)	100%

Äußere Ummantelung

Material	Nom. Thickness	Nom. Diameter	Ripcord
PVC - Polyvinyl Chloride	0.083 in (2.1 mm)	1.121 in (28.47 mm)	Yes

Gesamtdurchmesser des Kabels (Nennwert)	1,121 Zoll (28,47 mm)

Elektrische Kenndaten

Elektrik

Element	Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Inductance	Nom. Velocity of Prop.	Max. Current
Conductor(s)	0.13 Ohm/1000ft (0.43 Ohm/km)	35 pF/ft (110 pF/m)	66 pF/ft (220 pF/m)	36 Ohm	0.146 µH/ft (0.479 µH/m)	55%	145 Amps per Conductor at 30ºC (per NEC)
	0.30 Ohm/1000ft (0.98 Ohm/km)

Nom Äußerer Schutz DCR	1,48 Ohm/1000 Fuß (4,86 Ohm/km)

Speisung

UL Voltage Rating
1000 V (TC-ER)

Mechanische Kenndaten

Temperatur

UL Temperature	Operating
90°C Dry, 90°C Wet	-40°C To +90°C

Biegeradius

Stationary Min.	Installation Min.
13.5 in (343 mm)	13.5 in (343 mm)

Maximale Zugspannung	3637.2 lbs (1649.8 kg)
Gewicht Kabelgebinde	1162 lbs/1000ft (1729 kg/km)

Standards und Compliance

Umweltverträglichkeit	Innenbereich, Außenbereich, Sonnenlichtbeständigkeit, Erdverlegung
Nachhaltigkeit	CA Prop 65
Entflammbarkeit/Brandverhalten	UL 1685 UL-Belastung, IEEE 1202 FT4, FT4
NEC/UL-Compliance	Artikel 336, TC-ER, XHHW-2
ICEA-Compliance	S-95-658
Einhaltung der europäischen Richtlinien	EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)
APAC-Compliance	China RoHS II (GB/T 26572-2011)
Weitere Standard-Compliance(s)	P-07-KA070003-MSHA
