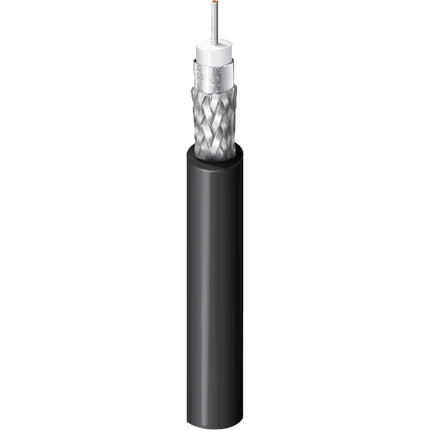

4K UHD-Koaxialkabel für 12G-SDI, 75 Ohm, RG-6, 18 AWG massiv SC, Folie + 95 % TC-Geflecht, PVDF-Ummantelung, E/A-CMP
Verfügbare Regionen: Nord- und Südamerika
| Mögliche Anwendungen | Ultra-High Definition Digitalvideo, 4K Single-Link 12 Gb/s UHDTV, 4K D-Cinema, 8K Quad-Link UHDTV, HD-SDI 1080p, OSP |
|---|
|
RG-Typ |
6 |
|---|
| Anzahl der Elemente | Größe | Verseilung | Nennwert Durchmesser | Material |
|---|---|---|---|---|
| 1 | 18 AWG | Massiv | 0,040 Zoll | SC – Versilbertes Kupfer |
| Material | Nenndurchmesser der Isolierung | Farbcodierung |
|---|---|---|
| FEP – Fluoriertes Ethylenpropylen (Schaum) | 0,168 Zoll (4,27 mm) | Weiß |
| Layer | Abschirmungstyp | Material | Material-Handelsbezeichnung | Abdeckung |
|---|---|---|---|---|
| 1 | Band | Trilaminat (Alum + Poly + Alum) | Duobond® | 100 % |
| 2 | Geflecht | Verzinntes Kupfer (TC) | 95 % |
| Material | Nennwert Durchmesser |
|---|---|
| PVDF – Polyvinylidenfluorid | 0,229 Zoll (5,82 mm) |
|
Gesamtdurchmesser des Kabels (Nennwert) |
0,229 Zoll (5,82 mm) |
|---|
| Frequenz | Min. Rückflussdämpfung |
|---|---|
| 5–1600 MHz | 23 dB |
| 1600–4500 MHz | 21 dB |
| 4500–12000 MHz | 15 dB |
| Frequenz | Nom. Dämpfung |
|---|---|
| 1 MHz | 0,23 dB/100 Fuß |
| 3,58 MHz | 0,46 dB/100 Fuß |
| 5 MHz | 0,54 dB/100 Fuß |
| 6 MHz | 0,58 dB/100 Fuß |
| 7 MHz | 0,63 dB/100 Fuß |
| 10 MHz | 0,73 dB/100 Fuß |
| 12 MHz | 0,80 dB/100 Fuß |
| 25 MHz | 1,11 dB/100 Fuß |
| 55 MHz | 1,57 dB/100 Fuß |
| 67,5 MHz | 1,73 dB/100 Fuß |
| 71,5 MHz | 1,77 dB/100 Fuß |
| 88,5 MHz | 1,92 dB/100 Fuß |
| 100 MHz | 2,07 dB/100 Fuß |
| 135 MHz | 2,39 dB/100 Fuß |
| 143 MHz | 2,46 dB/100 Fuß |
| 180 MHz | 2,76 dB/100 Fuß |
| 270 MHz | 3,42 dB/100 Fuß |
| 360 MHz | 4,02 dB/100 Fuß |
| 540 MHz | 5,08 dB/100 Fuß |
| 720 MHz | 6,01 dB/100 Fuß |
| 750 MHz | 6,15 dB/100 Fuß |
| 1000 MHz | 7,29 dB/100 Fuß |
| 1500 MHz | 9,27 dB/100 Fuß |
| 2000 MHz | 11,02 dB/100 Fuß |
| 2250 MHz | 11,84 dB/100 Fuß |
| 3000 MHz | 14,12 dB/100 Fuß |
| 4500 MHz | 18,19 dB/100 Fuß |
| 6000 MHz | 21,53 dB/100 Fuß |
| 12000 MHz | 33,02 dB/100 Fuß |
| Nennwert Leiter DCR | Nennwert äußere Abschirmung DCR | Nennkapazität Leiter-zu-Abschirmung | Nennwert Impedanz | Nennwert Ausbreitungsgeschwindigkeit |
|---|---|---|---|---|
| 6,4 Ohm/1000 ft (21 Ohm/km) | 2,9 Ohm/1000 Fuß (9,5 Ohm/km) | 16,1 pF/ft (52,8 pF/m) | 75 Ohm | 83 % |
| UL-Nennspannung |
|---|
| 300 V RMS |
| UL-Temperatur | Betrieb |
|---|---|
| 125 °C | -20 °C bis +125 °C |
| Mindestspannung im Ruhezustand |
|---|
| 2,3 Zoll (58 mm) |
|
Maximale Zugspannung |
92 lbs (42 kg) |
|---|---|
|
Gewicht Kabelgebinde |
36 lbs/1000 ft (54 kg/km) |
|
Umweltverträglichkeit |
Innenbereich/Außenbereich |
|---|---|
|
Entflammbarkeit/Brandverhalten |
NFPA 262, FT6 |
|
NEC/UL-Compliance |
CMP |
|
CEC/C(UL)-Compliance |
CMP |
|
Einhaltung der europäischen Richtlinien |
EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE) |
|
Compliance mit Vorschriften im Vereinigten Königreich |
UKCA-Kennzeichnung |
|
APAC-Compliance |
China RoHS II (GB/T 26572-2011) |
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.15 Revisionsdatum: 29.04.2024 |
|---|
