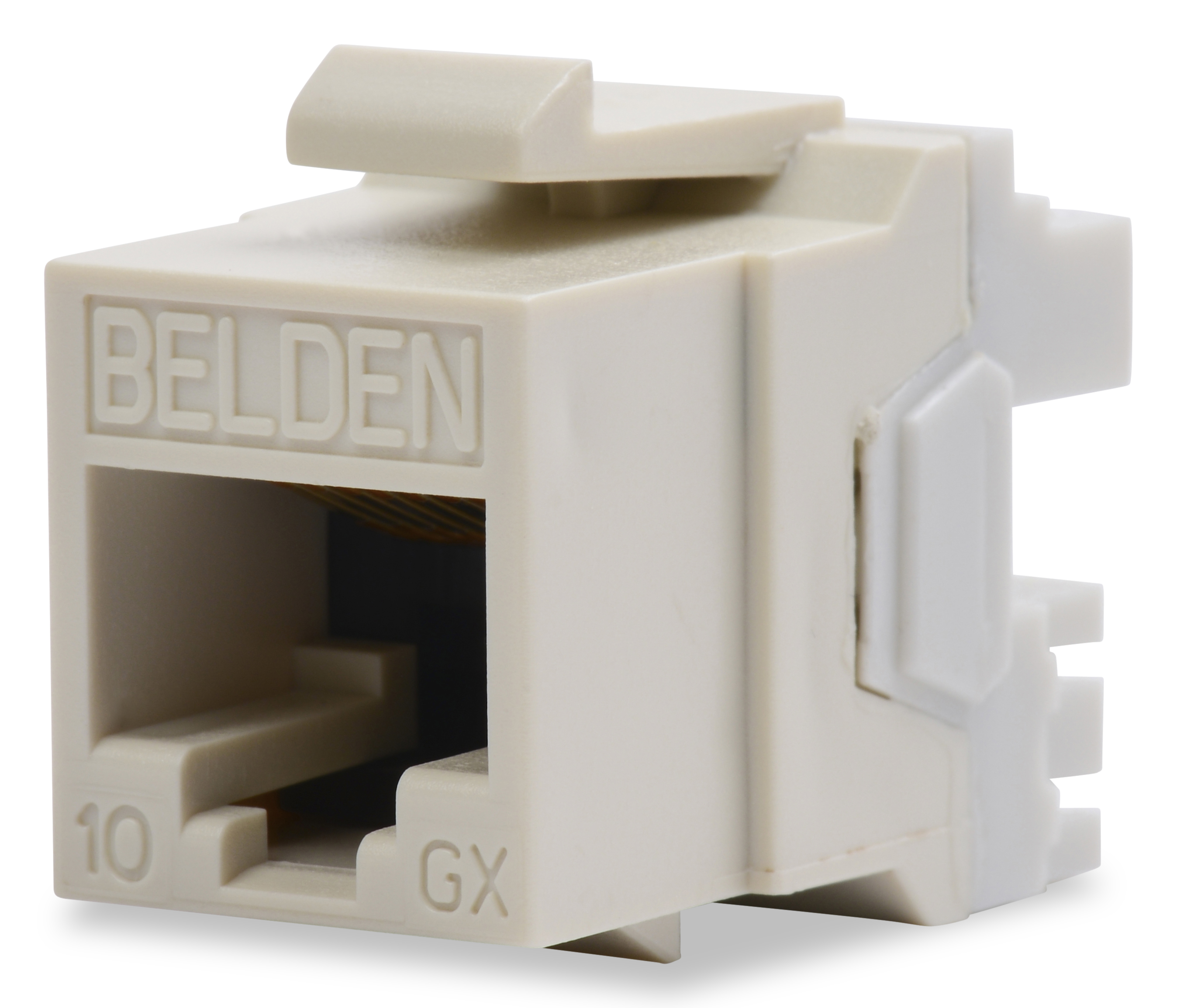

Produktnummer: 10GX KEYCONNECT BUCHSEN

10GX Modularbuchse, Kategorie 6A, RJ45, KeyConnect-Stil

CAT6A KeyConnect Ummantelungen sind in vielen Farben erhältlich.

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
10GX KEYCONNECT BUCHSEN
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

IBDN-System 10GX, TIA-Kategorie 6A, ISO-Klasse EA, 10GBASE-T

Gesamthöhe

0.9 in

Gesamtbreite

0.675 in

Gesamttiefe

1.17 in

Schaltplan

T568A/B

Verpackung

Einzeln verpackt im Kunststoffbeutel. Standardpack mit 50 Einheiten.

Gewicht

0.016 lbs

Materialien

Description Material Type
Front Connection Flexible PCB with 50 µ inch Gold over Nickel Flexible PCB
Rear Connection Phosphor Bronze with Tin Plating over Nickel IDC
Connector Body Plastic - UL94V-0

Durchschlagfestigkeit

1.000 V RMS bei 60 Hz für 1 Minute

Nennstrom

1.500 A

Isolationswiderstand

Mindestens 500 MOhm

Max. Übergangswiderstand

20 mOhm

Anschlusswiderstand

2.5 mOhm

Temperaturbereich für die Installation

-10°C bis +60°C

Lagertemperaturbereich

-40°C bis +70°C

Betriebstemperaturbereich

-10°C bis +60°C

Kompatibilität mit Steckverbindersystemen

KeyConnect

Werkzeugkompatibilität

Belden 110 Anschlusswerkzeug

Kompatibilität Stecker/Ummantelung

RJ45, RJ11

Verbindung über Frontanschluss

Steckverbindung

Haltbarkeit des Anschlusses der vorderseitigen Verbindung

​​​​​​​750 Zyklen

Verbindung über Rückseitenanschluss

IDC-Verbindung

Haltbarkeit des Anschlusses der rückseitigen Verbindung

20 Anschlüsse

Kabel-/Steckverbinder-Haltekraft

15 lbs.

Steckverbinder-/Hardware-Haltekraft

20 lbs

Stecker-/Steckverbinder-Haltekraft

11.250 lbs

Datenkategorie

Kategorie 6A

TIA/EIA-Compliance

Kategorie 6A – TIA 568.2-D, ISO/IEC 11801:2002 Ergänzung 2

Weitere Standards

FCC Teil 68, Unterteil F, IEC 60603-7

Leistungsprüfung durch Dritte

ETL – Geprüfte Kategorie 6A

Umgebung

Innenbereich

EU-Richtlinie 2002/95/EC (RoHS)

Ja

MII Bestell-Nr. 39 (China RoHS)

EUP 50

Sicherheitsbescheinigung

ACA-, c(UL)us-gelistet

Zugehörige Teile

Kompatibel mit KeyConnect Blenden, Adaptern, Verteilern und Patch-Panels

Enthaltene Teile

1 X-Bar

Anmerkungen

Siehe Installationshandbuch PX103771

Aktualisierung und Überarbeitung

Revisionsnummer: 0.460 Revisionsdatum: 02-20-2026

Aktualisierung und Überarbeitung

Revisionsnummer: 0.460 Revisionsdatum: 02-20-2026


Report An Error

Artikelnummer

Artikelnr. Farbe Verpackung
AX102281 Mandelfarben Einzelpack
AX102283 Schwarz Einzelpack
AX104156 Blau Einzelpack
AX104158 Braun Einzelpack
AX102282 Elektrisch-Weiß Einzelpack
AX102280 Grau Einzelpack
AX104155 Grün Einzelpack
AX103073 Elfenbeinfarben Einzelpack
AX104152 Orange Einzelpack
AX104157 Lila Einzelpack
AX102288 TIA Blau Einzelpack
AX102290 TIA Braun Einzelpack
AX102287 TIA Grün Einzelpack
AX102284 TIA Orange Einzelpack
AX102289 TIA Lila Einzelpack
AX102285 TIA Rot Einzelpack
AX102286 TIA Gelb Einzelpack
AX104154 Gelb Einzelpack
