Artikelnummer: FX Fusion OM4 SC Simplex 900

FX Fusion Steckverbinder mit Spliceverbindung OM4 SC Simplex 900 μm

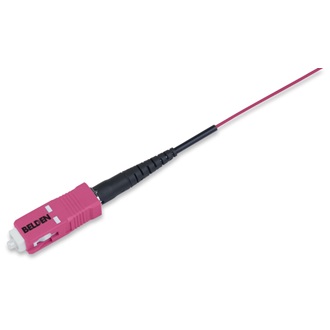

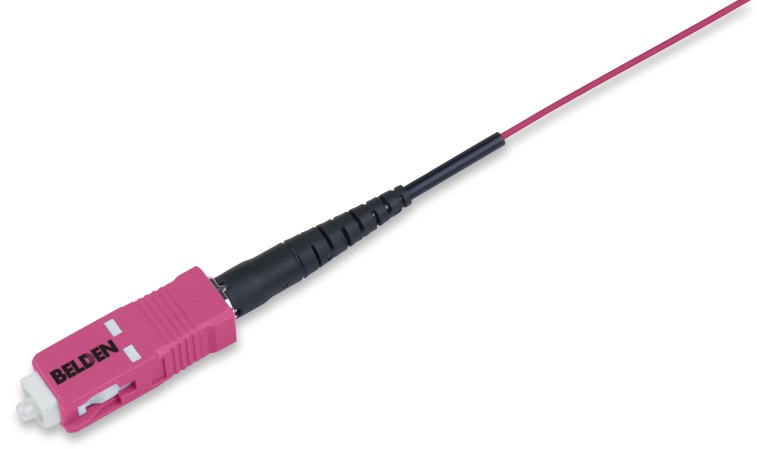

FX Fusion Splice-Steckverbinder, OM4, SC Simplex, 900 µm Vollader, Gehäuse in Erikaviolett

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
FX Fusion OM4 SC Simplex 900
  • FX Fusion OM4 SC Simplex 900
1 von 1

Technische Daten

Alle aufklappen

Umgebung

Innen-/Außenbereich

Mögliche Anwendungen

Feldkonfektionierung von Glasfaserkabeln in Patch-Panels, Verteilerschränken, Arbeitsplatzanschlüsse für FTTD (Glasfaser bis zum Schreibtisch), Anschlüsse für FTTH (Faser bis zum Haus) und MDU (mehrere Wohneinheiten).

Aufbau der Glasfaserkabel

Fasertyp
OM4

Gewicht

0,021 kg

Gesamthöhe

9,652 mm

Gesamtbreite

6,096 mm

Gesamtlänge

79,756 mm

Mechanische Spezifikationen

Test TIA 568.3-D (MM)
Voraussetzung für die Zwischenverfügbarkeit FOCIS-konform mit der neuesten Überarbeitung von TIA-604-3 (SC)
Betriebstemperaturbereich -40 °C bis 75 °C
Temperaturbereich Lagerung -40 °C bis 85 °C
Haltbarkeit 500 Einsätze
Kabel-Haltekraft, gerader Zug 0,51 kg
Kabel-Haltekraft, 90 Grad Zug 0,2 kg
Flexibel 0,20 kg
Gedreht 0,20 kg
Übertragung mit Gebrauchslast 0,7 kgf (0° und 90°), 0,25 kgf (135°)

Maximaler Einfügungsverlust

0,20 dB

Mindestreflexion

-25 dB

Minimale Reflexion bei 1550 nm

-25 dB

Mechanische Tests

Beschreibung

Anschlussart

Splice-On

Dauerhaftigkeit@Termination1

500 Einsätze

Betriebstemperaturbereich

-40 °C bis 75 °C

Lagertemperaturbereich

-40 °C bis 85 °C

Materialien

Beschreibung Material Farbe
Tülle Gummi Schwarz
Zylinder-Schutzkappe Kunststoff Undurchsichtig
Steckverbinder vorderes Gehäuse Kunststoff Erikaviolett
Steckverbinder hinteres Gehäuse Vernickelte Zinklegierung aus Druckguss Metall
Zylinder Zirkonoxidkeramik Weiß

TIA/EIA-Compliance

TIA 568.3

MII Bestell-Nr. 39 (China RoHS)

EUP 50

Enthaltene Teile

900 µm Tülle, Zylinder-Schutzkappe, Splice-Schutzummantelung

Zugehörige Teile

FX Splice-Installationssatz, FX Patchkabel.

Verpackung

Einzelpack

Aktualisierung und Überarbeitung

Revisionsnummer: 0.339 Revisionsdatum: 21.10.2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.339 Revisionsdatum: 21.10.2025


Einen Fehler melden

Artikelnummer

Artikelnr. Farbe Verpackung UPC
FT4SC900FS01 Erikaviolett Einzelpack 611589217514
