Produktnummer: 0905 203 302

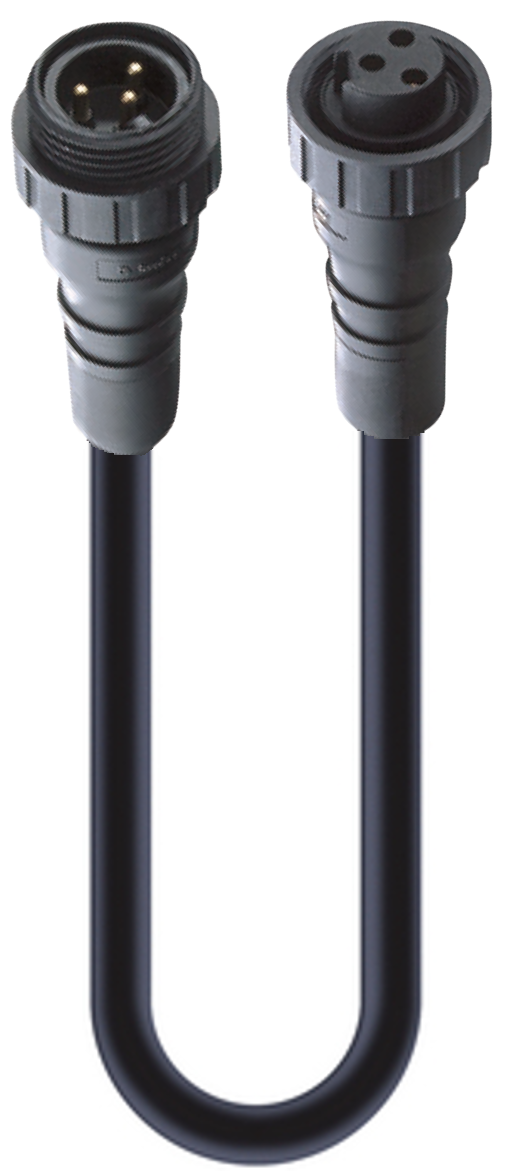

DeviceNet-Stromversorgungskabel, 7/8"-Stromkabelsatz mit zwei Enden: Stecker gerade auf Buchse gerade, 3-polig (2+PE), schwarzes Gehäuse, 63 V, 12 A; schwarzes PUR-Kabel, 1,00 mm²

0905 203 302 – DeviceNet-Stromversorgungskabel, 7/8-Zoll-Doppelanschlusskabelsatz: Gerader Stecker auf gerade Buchse, 3-polig (2+PE), schwarzes Gehäuse, 63 V, 12 A; schwarzes PUR-Kabel, 1,00 mm²

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
0905 203 302
  • 0905 203 302
1 von 1

Technische Daten

Expand All

Produktfamilie

Stromanschluss

Steckverbindertyp

Verbindungsleitung, beidseitig umspritzt

Art der Abschirmung

ungeschirmt

Nennspannung

63 V

Betriebsspannung

≤ 50 V AC / 60 V DC

Nennstrom

12 A

Seite 1 Produkt-Unterfamilie

7/8"

Seite 1 Kontakttyp/Geschlecht

Stecker

Steckverbinder-Design

Gerade

Befestigungstyp

Kupplungsmutter [Außengewinde]

Anzahl der Pins

3

Kodierung, Seite 1

A

Übergangswiderstand

10 mOhm

Isolationswiderstand

10^9 Ohm

Temperaturbereich (Betrieb)*

-40 °C bis +90 °C

Verschmutzungsgrad

3 gemäß DIN EN 60664-1 (VDE 0110-1)

Kontakt-Basismaterial

CuZn

Seite 1 Kontaktbeschichtung

Ag/Au

Kontakt-Trägermaterial

TPU

Kontakt-Trägerfarbe

Schwarz

Umspritztes Steckergehäuse Material

TPU

Umspritztes Steckergehäuse Farbe

Schwarz

Befestigungsmaterial

PA

Kabelnummer

203

Leiterquerschnitt

1 mm²

Anzahl der Drähte

3

Minimaler Biegeradius (Festinstallation)

˃ 5 x D

Minimaler Biegeradius (flexible Installation)

˃ 10 x D

Material der Kabelummantelung

PUR

Farbe der Kabelummantelung

Schwarz

Kabeldurchmesser D

Ø6.5 mm

Kabel-Isolierungsmaterial

PVC

Durchmesser isolierter Draht

Ø2.2 mm

Temperaturbereich (Festinstallationen)

-40 °C bis +90°C

Temperaturbereich (flexible Installtaion)

-5 °C bis +90°C

Temperaturbereich (Schleppketten-Installation)

-5 °C bis +60°C

Entflammbarkeitsklasse (Kabelummantelung)

VDE 0482-265-2-1, EN 50265-2-1, IEC 60332-1

Leitungseigenschaften

Durchgehendes Flexkabel, Beständigkeit gegen Öl, Schmierstoffe, Kühlmittel, Abnutzung, Vibration, UV-Strahlung und Abrieb

Seite 2 Produkt-Unterfamilie

7/8" Rundsteckverbinder

Seite 2 Kontakttyp/Geschlecht

Buchse

Steckverbinder-Design, Seite 2

Gerade

Befestigungstyp, Seite 2

Kupplungsmutter [Innengewinde]

Anzahl der Pins, Seite 2

3

Kodierung, Seite 2

A

Übergangswiderstand, Seite 2

10 mOhm

Isolationswiderstand, Seite 2

10^9 Ohm

Temperaturbereich (Betrieb), Seite 2*

-40 °C bis +90 °C

Verschmutzungsgrad, Seite 2

3 gemäß DIN EN 60664-1 (VDE 0110-1)

Kontakt-Basismaterial, Seite 2

CuZn

Kontaktbeschichtung, Seite 2

Ag/Au

Kontakt-Trägermaterial, Seite 2

TPU

Kontakt-Trägerfarbe, Seite 2

Schwarz

Material des umspritzten Gehäuses, Seite 2

TPU

Farbe des umspritzten Gehäuses, Seite 2

Schwarz

Befestigungsmaterial, Seite 2

PA

Befestigungsbeschichtung, Seite 2

Schwarz

Hinweis, Seite 2

Nicht unter Last verbinden oder trennen

RoHS-konform

Ja

Halogenfrei

Ja

Ölbeständigkeit

Ja

Derating-Hinweis

Derating beachten

Aktualisierung und Überarbeitung

Revisionsnummer: 0.35 Revisionsdatum: 02-03-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.35 Revisionsdatum: 02-03-2025


Report An Error

Artikelnummer

Artikelnr. Artikelbeschreibung Kabellänge
71289 0905 203 302/0,6 M 0.6 m
12534 0905 203 302/3 M 3 m
12535 0905 203 302/5 M 5 m
