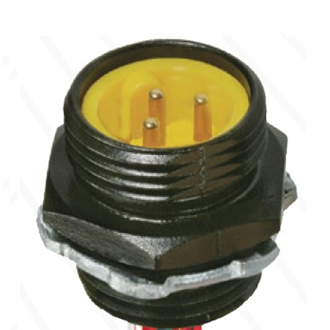

RSF 30-641

7/8'' Power Einbausteckverbinder: Stecker, gerade, 3-Pins, Frontmontage, 600 V, 8 A, mit 16 AWG Patchkabel-Draht

…
7/8'' Power Einbausteckverbinder: Stecker, gerade, 3-Pins, Frontmontage, 1/2'' 14-NPT Panel-Tap, 600 V (UL), 10 A (UL), 16 AWG, Automobilbranche Farbcodierung
Englisch
Angebot anfordern
Teilen
Produktbenachrichtigungen erhalten

Technische Daten
Einen Fehler melden

Produktfamilie

Stromanschluss

Produkt-Unterfamilie

7/8"

Steckverbindertyp

Einbausteckverbinder

Kontakttyp / Art

Stecker

Steckverbinder-Design

Frontmontage, 1/2-14 NPT Panel-Bohrungsgröße

Anzahl der Pins

3

Kodierung

A

Abschirmung

Ungeschirmt

Befestigungstyp

Festes, externes Gewinde

Nennspannung

600 V

Nennspannung (UL)

600 V

Nennstrom*

10 A

Nennstrom (UL)*

10 A

Temperaturbereich (Betrieb)*

-40 °C bis +90 °C

Schutzart/IP-Klassifizierung**

IP65, IP67

Materialien

Kontakt-Basismaterial

CuZn

Kontaktbeschichtung

Au über Ag

Kontakt-Trägermaterial

TPU

Kontakt-Trägerfarbe

YE

Gehäusematerial

Zinkdruckguss mit schwarzem E-Coating

O-Ring-Material

FKM, Panelseite

Befestigungstyp, Seite 2

1/2-14 NPT, Stahl, Kontermutter

Kabeldaten

Leiterquerschnitt

16 AWG

Anzahl der Drähte

3

Leitermaterial

Cu

Kabel-Isolierungsmaterial

PVC

Durchmesser isolierter Draht

Ø 3,07 mm

UL Kabeltyp

1015/1230

Zulassungen

UL-Datei

E315587

UL

UL-anerkannt

Sicherheits- und Umwelt-Compliance

RoHS-konform

Ja

Anmerkungen

Derating-Hinweis

Derating beachten

Hinweis zur Schutzart/IP-Klassifizierung

Schutzart und IP-Klassifizierung gemäß Prüfnorm IEC 60529 unter Verwendung eines Steckverbinders von Lumberg Automation

Hinweis

Nicht unter Last verbinden/trennen

Alle technischen Daten anzeigen
Technische Daten ausblenden
Artikelnummer
Artikelnr. Artikelbeschreibung Kabellänge
500000345 RSF 30-641/1F 1 ft
500003032 RSF 30-641/6F 6 ft
500003074 RSF 30-641/9F 9 ft
