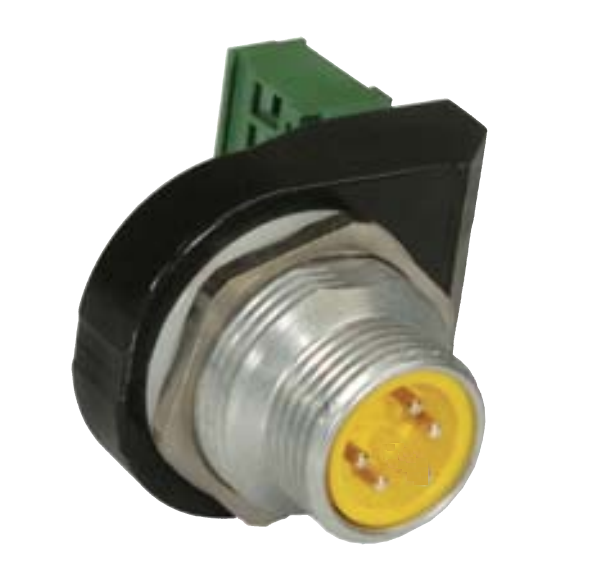

RSF 40 TB

7/8 Zoll Power Einbausteckverbinder: Stecker an Klemmenblock, 4-Pins, PG21

7/8'' Power Einbausteckverbinder: Stecker, gerade, 4-Pins, Frontmontage, PG21 Panel-Loch an Klemmenblock 6 Pin, 300 V, 8 A

Angebot anfordern

Produktbenachrichtigungen erhalten

Technische Daten

Einen Fehler melden

Produktfamilie	Stromanschluss
Produkt-Unterfamilie	7/8"
Steckverbindertyp	Einbausteckverbinder
Kontakttyp / Art	Stecker
Steckverbinder-Design	Frontmontage, PG21 Panel-Tap Größe
Anzahl der Pins	4
Kodierung	A
Abschirmung	Ungeschirmt
Befestigungstyp	Festes, externes Gewinde
Nennspannung	300 V
Nennspannung (UL)	300 V
Nennstrom (UL)*	5,6 A
Temperaturbereich (Betrieb)*	-25 °C bis +90 °C

Kontaktbeschichtung	Au über Ag
Kontakt-Trägermaterial	TPU
Kontakt-Trägerfarbe	YE
Gehäusematerial	Al, farblos eloxiert
O-Ring-Material	TPU, WH
Befestigungstyp, Seite 2	PG21, Zn, Zn-beschichtet, Kontermutter

RoHS-konform	Ja

Derating-Hinweis	Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	Schutzart und IP-Klassifizierung gemäß Prüfnorm IEC 60529 unter Verwendung eines Steckverbinders von Lumberg Automation
Hinweis	Empfohlener Klemmenblock: MC 100-508-06 180 ° Drahtausgang; nicht unter Last verbinden/trennen

Ressourcen

Kataloge

Industrie-Leistungssteckverbinder

Whitepaper

Der Weg zu „Plug & Produce“ (Einstecken und Produzieren)

Technische Informationen

RSF 501 TB Zeichnung Frontansicht.png

XF x01 TB Rückansicht.png

RSF x01 TB Seitenansicht.png

XF x01 TB Panel-Ausschnitt.png

RSF 501 TB Wiring.png
