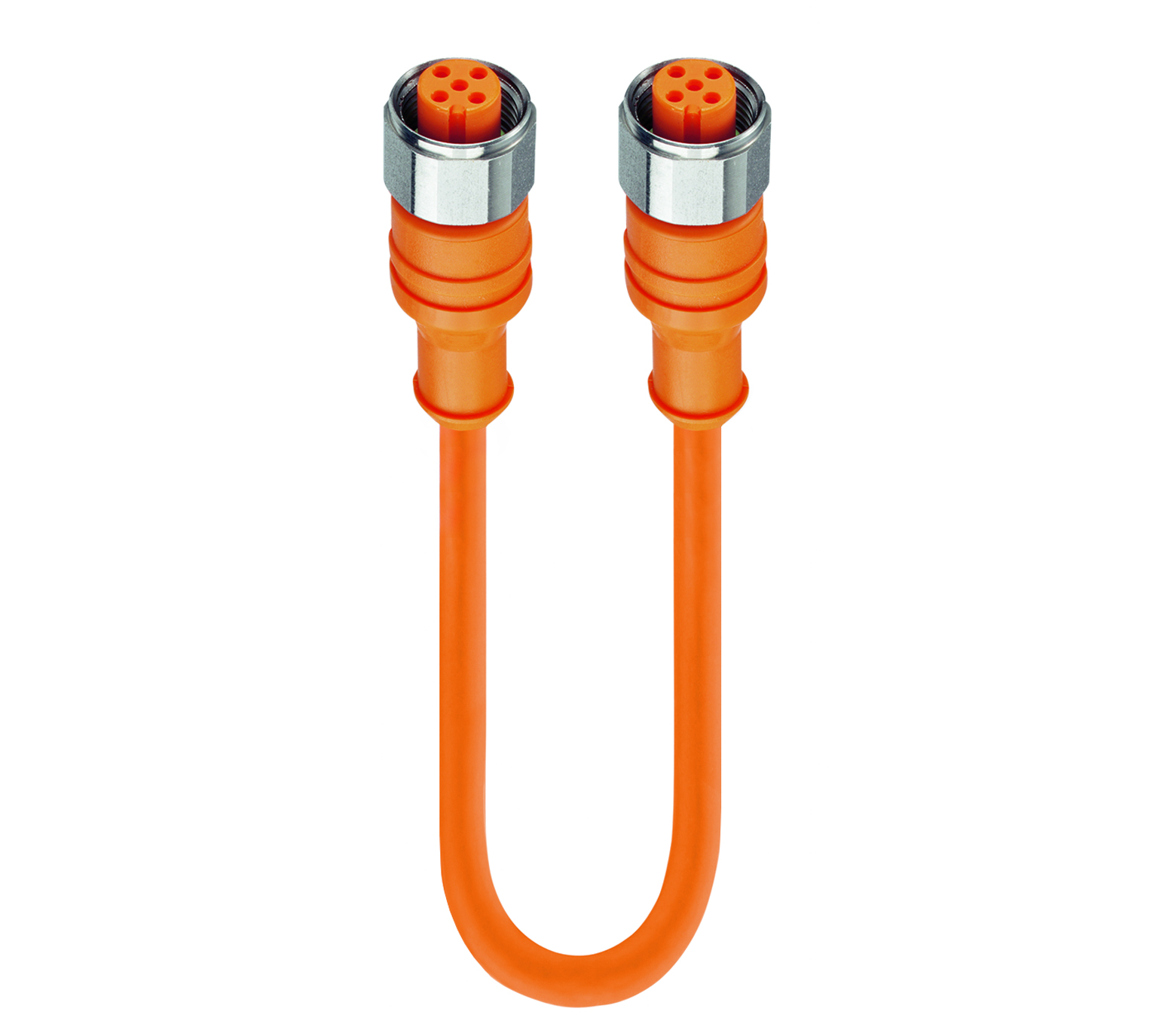

Sensor-/Aktor-Doppelanschlusskabel: Gerade, A-kodierte, orangefarbene 5-polige M12-Buchse F&B (PVC) auf gerade, A-kodierte, orangefarbene 5-polige M12-Buchse F&B (PVC), 50 V AC / 60 V DC, 4 A; orangefarbenes PVC-Kabel, 5-adrig, 0,34 mm²

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Information

Vorderansicht Seite 1

Pin 1	Pin 2	Pin 3	Pin 4	Pin 5
brown	white	blue	black	grey

Vorderansicht Seite 2

Pin 1	Pin 2	Pin 3	Pin 4	Pin 5
brown	white	blue	black	grey

Produktfamilie	Sensor/Aktor-Steckverbinder
Steckverbindertyp	Verbindungsleitung, beidseitig umspritzt
Art der Abschirmung	ungeschirmt
Nennspannung	60 V
Bemessungs-Stoßspannung	1,5 kV
Betriebsspannung	50 V Wechselstrom/60 V Gleichstrom
Nennstrom	4 A

Technischen Daten Seite 1

Seite 1 Produkt-Unterfamilie	M12 F&B (PVC)
Seite 1 Kontakttyp/Geschlecht	Buchse
Steckverbinder-Design	Gerade
Befestigungstyp	Kupplungsmutter
Anzahl der Pins	5
Kodierung, Seite 1	A
Kontaktwiderstand Seite 1	≤ 10 mOhm
Isolationswiderstand	˃ 10^9 Ohm
Steckzyklen	≤ 100
Temperaturbereich (Betrieb)*	- 25 °C - + 50 °C
Schutzart/IP-Klassifizierung**	IP65, IP67
Seite 1 Designstandard	IEC 61076-2-101
Verschmutzungsgrad Seite 1	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Überspannungskategorie	III gemäß DIN EN 60664-1 (VDE 0110-1)
Kontakt-Basismaterial	CuSn
Seite 1 Kontaktbeschichtung	Cu/Au
Kontakt-Trägermaterial	PVC
Kontakt-Trägerfarbe	Orange
Umspritztes Steckergehäuse Material	PVC
Umspritztes Steckergehäuse Farbe	Orange
Befestigungsmaterial	Edelstahl
O-Ring-Material	EPDM, schwarz
Anzugsmoment (Befestigung)	M 12x1: (50-60) Ncm, handfest
Hinweis	Nicht unter Last verbinden oder trennen

Kabeldaten

Kabelnummer	056
Leiterquerschnitt	0.34 mm²
Anzahl der Drähte	5
Minimaler Biegeradius (Festinstallation)	˃ 5 x D
Minimaler Biegeradius (flexible Installation)	˃ 10 x D
Zyklen (Biegen)	˃ 1 M
Leiter-Material	Cu
Material der Kabelummantelung	PVC-Klasse 43
Farbe der Kabelummantelung	Orange
Kabeldurchmesser D	ø 5,70 ± 0,20 mm
Kabel-Isolierungsmaterial	PVC-Klasse 43
Durchmesser isolierter Draht	ø1.50 mm
Temperaturbereich (Festinstallationen)	- 40 °C - + 80 °C
Temperaturbereich (flexible Installtaion)	+ 5 °C - + 80 °C
Temperaturbereich (Schleppketten-Installation)	+ 5 °C - + 60 °C
UL Kabeltyp	AWM: 2464
Entflammbarkeitsklasse (Kabelummantelung)	DIN EN 60332-1-2, VDE 0482-332-1-2, IEC 60332-1-2, UL VW-1
Leitungseigenschaften	LABS – Frei von lackbenetzungsstörenden Substanzen; Ausschluss von Silikon

Technischen Daten Seite 2

Seite 2 Produkt-Unterfamilie	M12 F&B (PVC)
Seite 2 Kontakttyp/Geschlecht	Buchse
Steckverbinder-Design, Seite 2	Gerade
Befestigungstyp, Seite 2	Kupplungsmutter
Anzahl der Pins, Seite 2	5
Kodierung, Seite 2	A
Übergangswiderstand, Seite 2	≤ 10 mOhm
Isolationswiderstand, Seite 2	˃ 10^9 Ohm
Steckzyklen, Seite 2	≤ 100
Temperaturbereich (Betrieb), Seite 2*	- 25 °C - + 50 °C
Schutzart/IP-Klassifizierung, Seite 2**	IP65, IP67
Designstandard, Seite 2	IEC 61076-2-101
Verschmutzungsgrad, Seite 2	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Überspannungskategorie, Seite 2	III gemäß DIN EN 60664-1 (VDE 0110-1)
Kontakt-Basismaterial, Seite 2	CuSn
Kontaktbeschichtung, Seite 2	Cu/Au
Kontakt-Trägermaterial, Seite 2	PVC
Kontakt-Trägerfarbe, Seite 2	Orange
Material des umspritzten Gehäuses, Seite 2	PVC
Farbe des umspritzten Gehäuses, Seite 2	Orange
Befestigungsmaterial, Seite 2	Edelstahl
O-Ring-Material, Seite 2	EPDM, schwarz
Anzugsmoment (Befestigung), Seite 2	M 12x1: (50-60) Ncm, handfest

Sicherheit & Umweltverträglichkeit

RoHS-konform	Ja

Widerstände

Ölbeständigkeit	Gute Beständigkeit gegen Chemikalien und Öl

Anmerkungen

Hinweis zur Schutzart/IP-Klassifizierung	** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.
Derating-Hinweis	Derating beachten

Information

Hinweis zur Schutzart/IP-Klassifizierung	** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.
Derating-Hinweis	Derating beachten
