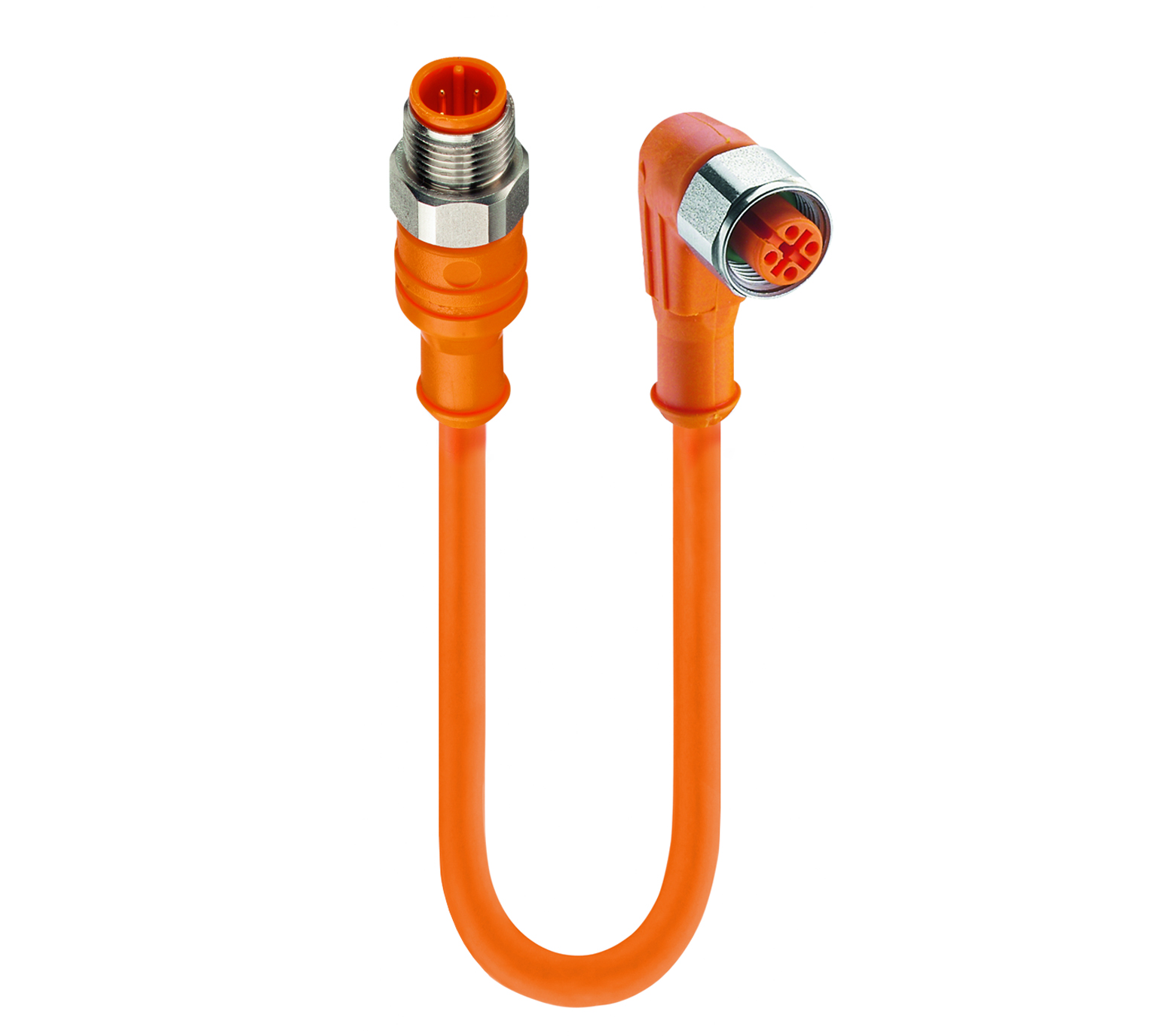

Produktnummer: PRST 4-PRKWT 4-07

Sensor-/Aktor-Doppelanschlusskabel: Gerader, A-kodierter, orangefarbener 4-poliger M12-Stecker F&B (PVC) auf gewinkelte, A-kodierte, orangefarbene 4-polige M12-Buchse F&B (PVC), 230 V AC/DC, 4 A; orangefarbenes PVC-Kabel, 4-adrig, 0,25 mm²

Sensor-/Aktor-Doppelanschlusskabel: Gerader, A-kodierter, orangefarbener 4-poliger M12-Stecker F&B (PVC) auf gewinkelte, A-kodierte, orangefarbene 4-polige M12-Buchse F&B (PVC), 230 V AC/DC, 4 A; orangefarbenes PVC-Kabel, 4-adrig, 0,25 mm²

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
PRST 4-PRKWT 4-07
  • PRST 4-PRKWT 4-07
1 von 1

Technische Daten

Expand All

Vorderansicht Seite 1

Pin 1 Pin 2 Pin 3 Pin 4
brown white blue black

Vorderansicht Seite 2

Pin 1 Pin 2 Pin 3 Pin 4
brown white blue black

Produktfamilie

Sensor/Aktor-Steckverbinder

Steckverbindertyp

Verbindungsleitung, beidseitig umspritzt

Art der Abschirmung

ungeschirmt

Nennspannung

250 V

Bemessungs-Stoßspannung

2,5 kV

Betriebsspannung

230 V Wechselstrom/Gleichstrom

Nennstrom

4 A

Seite 1 Produkt-Unterfamilie

M12 F&B (PVC)

Seite 1 Kontakttyp/Geschlecht

Stecker

Steckverbinder-Design

Gerade

Befestigungstyp

Kupplungsschraube

Anzahl der Pins

4

Kodierung, Seite 1

A

Übergangswiderstand

≤ 10 mOhm

Isolationswiderstand

˃ 10^9 Ohm

Steckzyklen

≤ 100

Temperaturbereich (Betrieb)*

- 25 °C - + 50 °C

Schutzart/IP-Klassifizierung**

IP65, IP67

Designstandard

IEC 61076-2-101

Verschmutzungsgrad

3 gemäß DIN EN 60664-1 (VDE 0110-1)

Überspannungskategorie

II gemäß DIN EN 60664-1 (VDE 0110-1)

Kontakt-Basismaterial

CuZn

Seite 1 Kontaktbeschichtung

Cu/Au

Kontakt-Trägermaterial

PVC

Kontakt-Trägerfarbe

Orange

Umspritztes Steckergehäuse Material

PVC

Umspritztes Steckergehäuse Farbe

Orange

Befestigungsmaterial

Edelstahl

Anzugsmoment (Befestigung)

M 12x1: (50-60) Ncm, handfest

Hinweis

Nicht unter Last verbinden oder trennen

Kabelnummer

007

Leiterquerschnitt

0.25 mm²

Anzahl der Drähte

4

Minimaler Biegeradius (Festinstallation)

˃ 5 x D

Minimaler Biegeradius (flexible Installation)

˃ 10 x D

Zyklen (Biegen)

˃ 1 M

Leiter-Material

Cu

Material der Kabelummantelung

PVC

Farbe der Kabelummantelung

Orange

Kabeldurchmesser D

ø 5,0 ± 0,2 mm

Kabel-Isolierungsmaterial

PVC

Durchmesser isolierter Draht

ø1.35 mm

Temperaturbereich (Festinstallationen)

40 °C + 90 °C (UL: + 80 °C)

Temperaturbereich (flexible Installtaion)

+ 5 °C - + 90 °C (UL: + 80 °C)

Temperaturbereich (Schleppketten-Installation)

+ 5 °C - + 60 °C

UL Kabeltyp

AWM: 2464

Entflammbarkeitsklasse (Kabelummantelung)

DIN EN 60332-1-2, VDE 0482-332-1-2, IEC 60332-1-2, UL VW-1

Leitungseigenschaften

Frei von lackbenetzungsstörenden Substanzen; Ausschluss von Silikon

Seite 2 Produkt-Unterfamilie

M12 F&B (PVC)

Seite 2 Kontakttyp/Geschlecht

Buchse

Steckverbinder-Design, Seite 2

Gewinkelt

Befestigungstyp, Seite 2

Kupplungsmutter

Anzahl der Pins, Seite 2

4

Kodierung, Seite 2

A

Übergangswiderstand, Seite 2

≤ 10 mOhm

Isolationswiderstand, Seite 2

˃ 10^9 Ohm

Steckzyklen, Seite 2

≤ 100

Temperaturbereich (Betrieb), Seite 2*

- 25 °C - + 50 °C

Schutzart/IP-Klassifizierung, Seite 2**

IP65, IP67

Designstandard, Seite 2

IEC 61076-2-101

Verschmutzungsgrad, Seite 2

3 gemäß DIN EN 60664-1 (VDE 0110-1)

Überspannungskategorie, Seite 2

II gemäß DIN EN 60664-1 (VDE 0110-1)

Kontakt-Basismaterial, Seite 2

CuSn

Kontaktbeschichtung, Seite 2

Cu/Au

Kontakt-Trägermaterial, Seite 2

PVC

Kontakt-Trägerfarbe, Seite 2

Orange

Material des umspritzten Gehäuses, Seite 2

PVC

Farbe des umspritzten Gehäuses, Seite 2

Orange

Befestigungsmaterial, Seite 2

Edelstahl

O-Ring-Material, Seite 2

EPDM, schwarz

Anzugsmoment (Befestigung), Seite 2

M 12x1: (50-60) Ncm, handfest

RoHS-konform

Ja

Ölbeständigkeit

Gute Beständigkeit gegen Chemikalien und Öl

Hinweis zur Schutzart/IP-Klassifizierung

** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.

Derating-Hinweis

Derating beachten

Hinweis zur Schutzart/IP-Klassifizierung

** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.

Derating-Hinweis

Derating beachten


Report An Error

Artikelnummer

Artikelnr. Artikelbeschreibung Kabellänge
38424 PRST 4-PRKWT 4-07/2 M 2 m
38425 PRST 4-PRKWT 4-07/5 M 5 m
71536 PRST 4-PRKWT 4-07/0,3 M 0.3 m
58905 PRST 4-PRKWT 4-07/1 M 1 m
4539 PRST 4-PRKWT 4-07/10 M 10 m
8127 PRST 4-PRKWT 4-07/15 M 15 m
71538 PRST 4-PRKWT 4-07/1,5 M
