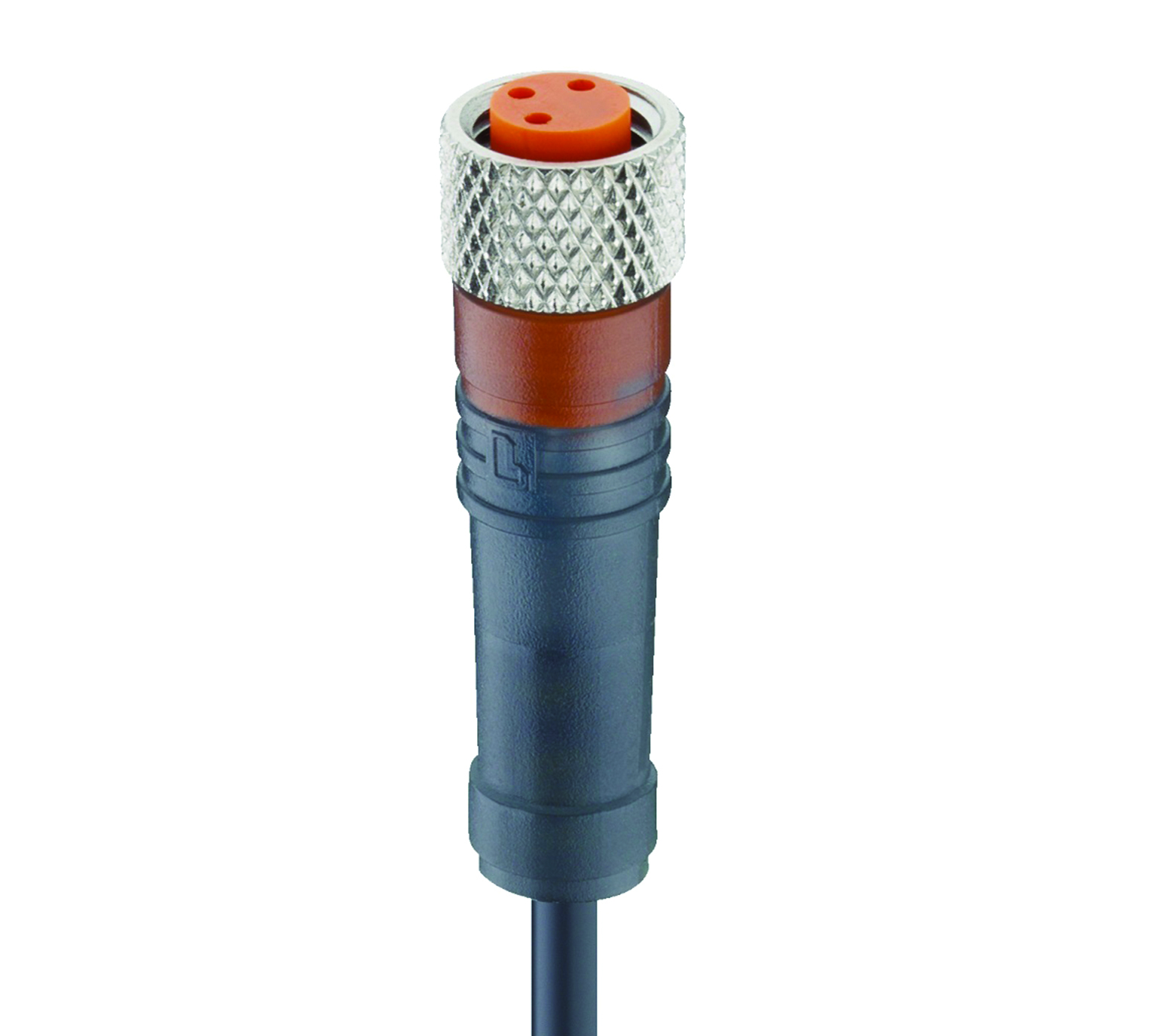

M8 Standard-Sensor/Aktor-Anschlusskabel, einseitig: Buchse, gerade, 3-polig, A-kodiert, durchscheinendes Gehäuse, 50 V AC / 60 V DC, 4 A; schwarzes PVC-Kabel, 3-adrig, 0,34 mm²

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Information

Vorderansicht

Pin 1	Pin 3	Pin 4
brown	blue	black

Produktfamilie	Sensor/Aktor-Steckverbinder
Seite 1 Produkt-Unterfamilie	M8 Standard
Steckverbindertyp	Verbindungsleitung, einseitig umspritzt
Seite 1 Kontakttyp/Geschlecht	Buchse
Steckverbinder-Design	Gerade
Anzahl der Pins	3
Kodierung, Seite 1	A
Art der Abschirmung	ungeschirmt
Befestigungstyp	Kupplungsmutter
Nennspannung	60 V
Nennspannung (UL)	30 V Wechselstrom/Gleichstrom
Bemessungs-Stoßspannung	1,5 kV
Betriebsspannung	50 V Wechselstrom/60 V Gleichstrom
Nennstrom	4 A
Nennstrom (UL)*	4 A
Übergangswiderstand	≤ 10 mOhm
Isolationswiderstand	˃ 10^9 Ohm
Steckzyklen	≤ 100
Temperaturbereich (Betrieb)*	- 40 °C - + 90 °C
Betriebstemperatur (UL)	max. + 70 °C
Schutzart/IP-Klassifizierung**	IP65, IP67
Designstandard	IEC 61076-2-104
Verschmutzungsgrad	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Überspannungskategorie	III gemäß DIN EN 60664-1 (VDE 0110-1)

Materialien

Kontakt-Basismaterial	CuSn
Seite 1 Kontaktbeschichtung	Cu/Au
Kontakt-Trägermaterial	TPU
Kontakt-Trägerfarbe	Orange
Entflammbarkeitsklasse (Kontakt-Träger)	UL 94 HB
Umspritztes Steckergehäuse Material	TPU
Umspritztes Steckergehäuse Farbe	Transparent
Entflammbarkeitsklasse (umspritztes Gehäuse)	UL 94 HB
Befestigungsmaterial	CuZn
Befestigungsbeschichtung	Vernickelt
O-Ring-Material	FKM, Grün

Schaltung

Anzugsmoment (Befestigung)	M 8x1: 30 Ncm, handfest

Kabeldaten

Kabelnummer	294
Leiterquerschnitt	0.34 mm²
Anzahl der Drähte	3
Minimaler Biegeradius (Festinstallation)	˃ 5 x D
Minimaler Biegeradius (flexible Installation)	˃ 10 x D
Zyklen (Biegen)	˃ 1 M
Leiter-Material	Cu
Material der Kabelummantelung	PVC-Klasse 43
Farbe der Kabelummantelung	Schwarz
Kabeldurchmesser D	ø 5,0 ± 0,20 mm
Kabel-Isolierungsmaterial	SR-PVC
Durchmesser isolierter Draht	ø1.45 mm
Temperaturbereich (Festinstallationen)	- 30 °C - + 80 °C
Temperaturbereich (flexible Installtaion)	- 10 °C - + 80 °C
Temperaturbereich (Schleppketten-Installation)	- 10 °C - + 60 °C
UL Kabeltyp	AWM: 2464
Entflammbarkeitsklasse (Kabelummantelung)	DIN EN 60332-1-2, VDE 0482-332-1-2, IEC 60332-1-2, UL VW-1
Leitungseigenschaften	Frei von lackbenetzungsstörenden Substanzen; Ausschluss von Silikon

Zulassungen

UL-Datei	E315587
UL	UL 2238; cURus

Sicherheit & Umweltverträglichkeit

RoHS-konform	Ja

Widerstände

Ölbeständigkeit	Gute Beständigkeit gegen Chemikalien und Öl

Anmerkungen

Derating-Hinweis	Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.
Hinweis	Nicht unter Last verbinden oder trennen
