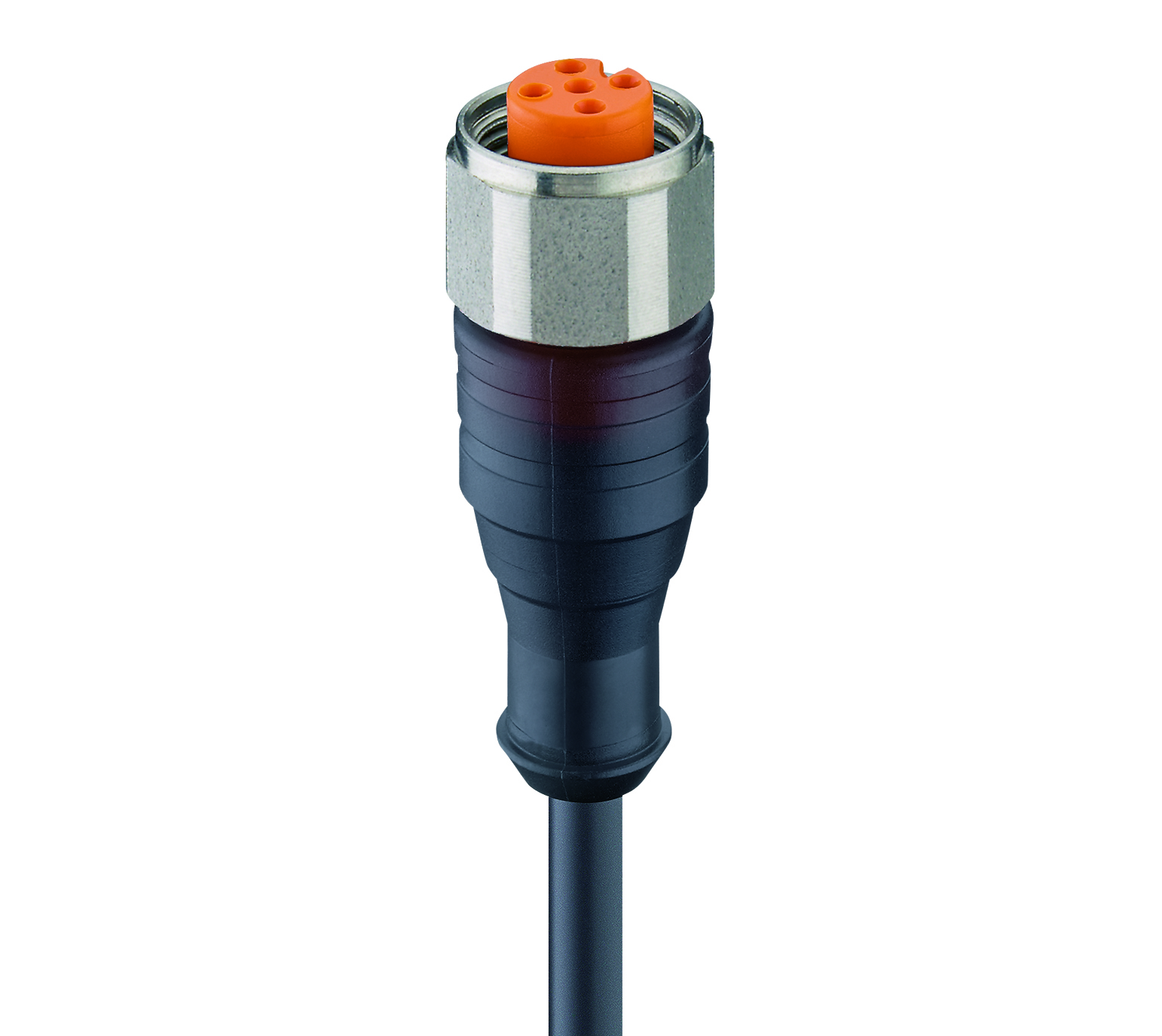

M12 Standard Sensor/Aktor Single-Ended-Kabelsatz: Buchse, gerade, 5-polig, A-kodiert, durchscheinendes Gehäuse, 50 V AC / 60 V DC, 4 A; schwarzes PUR-Kabel, 5-adrig, 0,50 mm²

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Information

Vorderansicht

Pin 1	Pin 2	Pin 3	Pin 4	Pin 5
brown	white	blue	black	green-yellow

Produktfamilie	Sensor/Aktor-Steckverbinder
Seite 1 Produkt-Unterfamilie	M12 Standard
Steckverbindertyp	Verbindungsleitung, einseitig umspritzt
Seite 1 Kontakttyp/Geschlecht	Buchse
Steckverbinder-Design	Gerade
Anzahl der Pins	5
Kodierung, Seite 1	A
Art der Abschirmung	ungeschirmt
Befestigungstyp	Kupplungsmutter
Nennspannung	60 V
Nennspannung (UL)	30 V Wechselstrom/Gleichstrom
Bemessungs-Stoßspannung	1,5 kV
Betriebsspannung	50 V Wechselstrom/60 V Gleichstrom
Nennstrom	4 A
Nennstrom (UL)*	4 A
Übergangswiderstand	≤ 10 mOhm
Isolationswiderstand	˃ 10^9 Ohm
Steckzyklen	≤ 100
Temperaturbereich (Betrieb)*	- 40 °C - + 90 °C
Betriebstemperatur (UL)	max. + 50 °C
Schutzart/IP-Klassifizierung**	IP65, IP67, IP68 (1 m / 24 h), IP69K
Designstandard	Pin-Belegung abweichend von IEC 61076-2-101 und IEC 61140
Verschmutzungsgrad	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Überspannungskategorie	III gemäß DIN EN 60664-1 (VDE 0110-1)

Materialien

Kontakt-Basismaterial	CuSn
Seite 1 Kontaktbeschichtung	Cu/Au
Kontakt-Trägermaterial	TPU
Kontakt-Trägerfarbe	Orange
Entflammbarkeitsklasse (Kontakt-Träger)	UL 94 HB
Umspritztes Steckergehäuse Material	TPU
Umspritztes Steckergehäuse Farbe	Transparent
Entflammbarkeitsklasse (umspritztes Gehäuse)	UL 94 HB
Befestigungsmaterial	Edelstahl
O-Ring-Material	FKM, Grün

Schaltung

Anzugsmoment (Befestigung)	M 12x1: (50-60) Ncm, handfest

Kabeldaten

Kabelnummer	228
Leiterquerschnitt	0.5 mm²
Anzahl der Drähte	5
Minimaler Biegeradius (Festinstallation)	˃ 5 x D
Minimaler Biegeradius (flexible Installation)	˃ 10 x D
Zyklen (Biegen)	˃ 5 M
Zyklen (Torsion)	˃ 5 M @ ± 360 °/1 m
Leiter-Material	Cu
Material der Kabelummantelung	PUR
Farbe der Kabelummantelung	Mattes Schwarz ähnlich RAL 9005
Kabeldurchmesser D	ø 5,40 ± 0,20 mm
Kabel-Isolierungsmaterial	PP
Durchmesser isolierter Draht	ø 1,50 ± 0,05 mm
Temperaturbereich (Festinstallationen)	50 °C + 105 °C (UL: + 80 °C)
Temperaturbereich (flexible Installtaion)	25 °C + 105 °C (UL: + 80 °C)
Temperaturbereich (Schleppketten-Installation)	- 25 °C - + 60 °C
UL Kabeltyp	AWM: 20549
Entflammbarkeitsklasse (Kabelummantelung)	DIN EN 60332-2-2, VDE 0482-332-2-2, IEC 60332-2-2, CSA FT-2
Leitungseigenschaften	Gute Mikroben- und Hydrolysebeständigkeit; weitgehend weichmacherdiffusionsfrei; Ausschluss von PVC und Silikon; frei von lackbenetzungsstörenden Substanzen; Kälteflexibilität

Zulassungen

UL-Datei	E315587
UL	UL 2238; cURus

Sicherheit & Umweltverträglichkeit

RoHS-konform	Ja

Widerstände

Halogenfrei	DIN EN 50267-2-1, IEC 60754-1, VDE 0482-267-2-1
Ölbeständigkeit	IEC 60811:404

Anmerkungen

Derating-Hinweis	Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.
Hinweis	Nicht unter Last verbinden oder trennen
