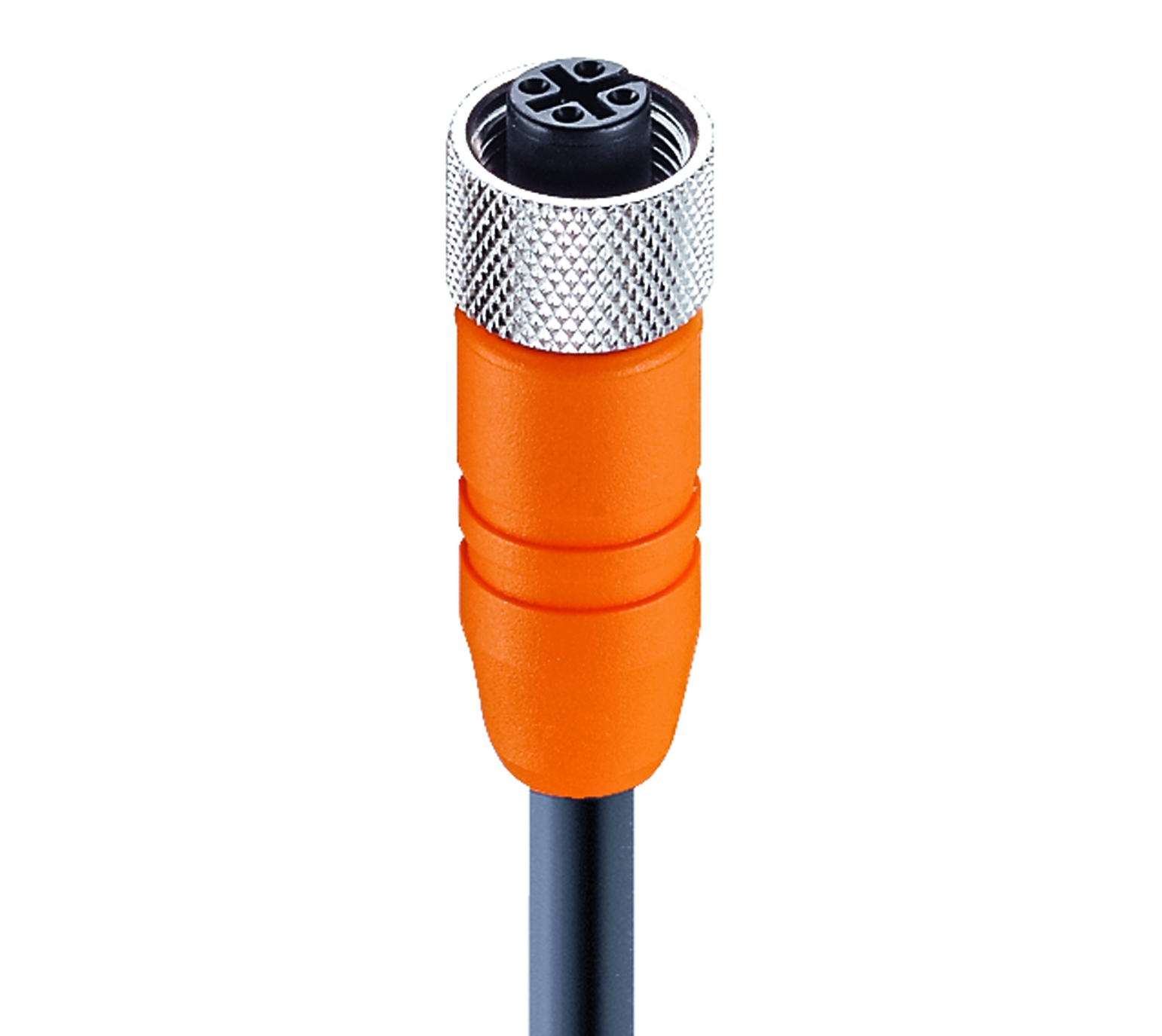

M12 Standard Sensor/Aktor Single-Ended-Kabelsatz: Buchse, gerade, 4-polig, A-kodiert, geschirmt, orangefarbenes Gehäuse, 50 V AC / 60 V DC, 4 A; schwarzes PUR-Kabel, 4-adrig, 0,34 mm²

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Information

Vorderansicht

Pin 1	Pin 2	Pin 3	Pin 4
brown	white	blue	black

Produktfamilie	Sensor/Aktor-Steckverbinder
Seite 1 Produkt-Unterfamilie	M12 Standard
Steckverbindertyp	Verbindungsleitung, einseitig umspritzt
Seite 1 Kontakttyp/Geschlecht	Buchse
Steckverbinder-Design	Gerade
Anzahl der Pins	4
Kodierung, Seite 1	A
Art der Abschirmung	Geschirmt
Befestigungstyp	Kupplungsmutter
Nennspannung	60 V
Nennspannung (UL)	250 V Wechselstrom
Bemessungs-Stoßspannung	1,5 kV
Betriebsspannung	50 V Wechselstrom/60 V Gleichstrom
Nennstrom	4 A
Nennstrom (UL)*	4 A
Übergangswiderstand	≤ 10 mOhm
Isolationswiderstand	˃ 10^9 Ohm
Steckzyklen	≤ 100
Temperaturbereich (Betrieb)*	- 40 °C - + 90 °C
Betriebstemperatur (UL)	max. + 50 °C
Schutzart/IP-Klassifizierung**	IP65, IP67, IP69K
Designstandard	IEC 61076-2-101
Verschmutzungsgrad	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Überspannungskategorie	III gemäß DIN EN 60664-1 (VDE 0110-1)

Materialien

Kontakt-Basismaterial	CuSn
Seite 1 Kontaktbeschichtung	Cu/Au
Kontakt-Trägermaterial	PA
Kontakt-Trägerfarbe	Schwarz
Entflammbarkeitsklasse (Kontakt-Träger)	UL 94 V-0
Umspritztes Steckergehäuse Material	TPU
Umspritztes Steckergehäuse Farbe	Orange
Entflammbarkeitsklasse (umspritztes Gehäuse)	UL 94 HB
Befestigungsmaterial	CuZn
Befestigungsbeschichtung	Vernickelt
Abschirmungsmaterial	CuZn, verzinnt
O-Ring-Material	FKM, Grün

Schaltung

Anzugsmoment (Befestigung)	M 12x1: (50-60) Ncm, handfest

Kabeldaten

Kabelnummer	288
Leiterquerschnitt	0.34 mm²
Anzahl der Drähte	4
Minimaler Biegeradius (Festinstallation)	˃ 5 x D
Minimaler Biegeradius (flexible Installation)	˃ 10 x D
Zyklen (Biegen)	˃ 5 M
Zyklen (Torsion)	˃ 1 M @ ± 180 °/1 m
Leiter-Material	Cu
Material der Kabelummantelung	PUR
Farbe der Kabelummantelung	Schwarz
Kabeldurchmesser D	ø 5,50 ± 0,20 mm
Kabel-Isolierungsmaterial	PP
Durchmesser isolierter Draht	ø1.30 mm
Gesamtabschirmung (Kabel)	Drahtgeflecht
Temperaturbereich (Festinstallationen)	- 50 °C - + 80 °C
Temperaturbereich (flexible Installtaion)	- 25 °C - + 80 °C
Temperaturbereich (Schleppketten-Installation)	- 25 °C - + 60 °C
UL Kabeltyp	AWM: 20549
Entflammbarkeitsklasse (Kabelummantelung)	DIN EN 60332-2-2, VDE 0482-332-2-2, IEC 60332-2-2, CSA FT-2
Leitungseigenschaften	Frei von lackbenetzungsstörenden Substanzen; Gute Mikroben- und Hydrolysefestigkeit; Weitgehend frei von Weichmacherdiffusion; Ausschluss von PVC und Silikon; Kälteflexibilität

Zulassungen

UL-Datei	E315587
UL	UL 2238; cURus

Sicherheit & Umweltverträglichkeit

RoHS-konform	Ja

Widerstände

Halogenfrei	DIN EN 50267-2-1, IEC 60754-1, VDE 0482-267-2-1
Ölbeständigkeit	Gute Beständigkeit gegen Chemikalien und Öl

Anmerkungen

Derating-Hinweis	Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.
Hinweis	Nicht unter Last verbinden oder trennen

Geschichte

Aktualisierung und Überarbeitung	Revisionsnummer: 0.73 Revisionsdatum: 02-03-2025

Information

Aktualisierung und Überarbeitung	Revisionsnummer: 0.73 Revisionsdatum: 02-03-2025

Report An Error

Artikelnummer

Artikelnr.	Artikelbeschreibung	Kabellänge	Nennstrom
1907	RKTS 4-288/35 M	35 m	4 A
4429	RKTS 4-288/1,5 M	1.5 m	4 A
5528	RKTS 4-288/0,3 M	0.3 m	4 A
5529	RKTS 4-288/0,5 M	0.5 m	4 A
49202	RKTS 4-288/10 M	10 m	4 A
49203	RKTS 4-288/2 M	2 m	4 A
49205	RKTS 4-288/5 M	5 m	4 A
65773	RKTS 4-288/30 M	30 m	4 A
65828	RKTS 4-288/25 M	25 m	4 A
92031	RKTS 4-288/6 M	6 m	4 A
103195	RKTS 4-288/3 M	3 m	4 A
934636936	RKTS 4-288/1 M	1 m	4 A
934637108	RKTS 4-288/50 M	50 m	4 A
934637552	RKTS 4-288/40 M	40 m	4 A
49314	RKTS 4-288/15 M	15 m	4 A
60434	RKTS 4-288/20 M	20 m	4 A
21637	RKTS 4-288/12 M	12 m	4 A
21638	RKTS 4-288/18 M	18 m	4 A
8264	RKTS 4-288/7,5 M	7.5 m	4 A
23372	RKTS 4-288/11 M		4 A
34682	RKTS 4-288/8 M		4 A
