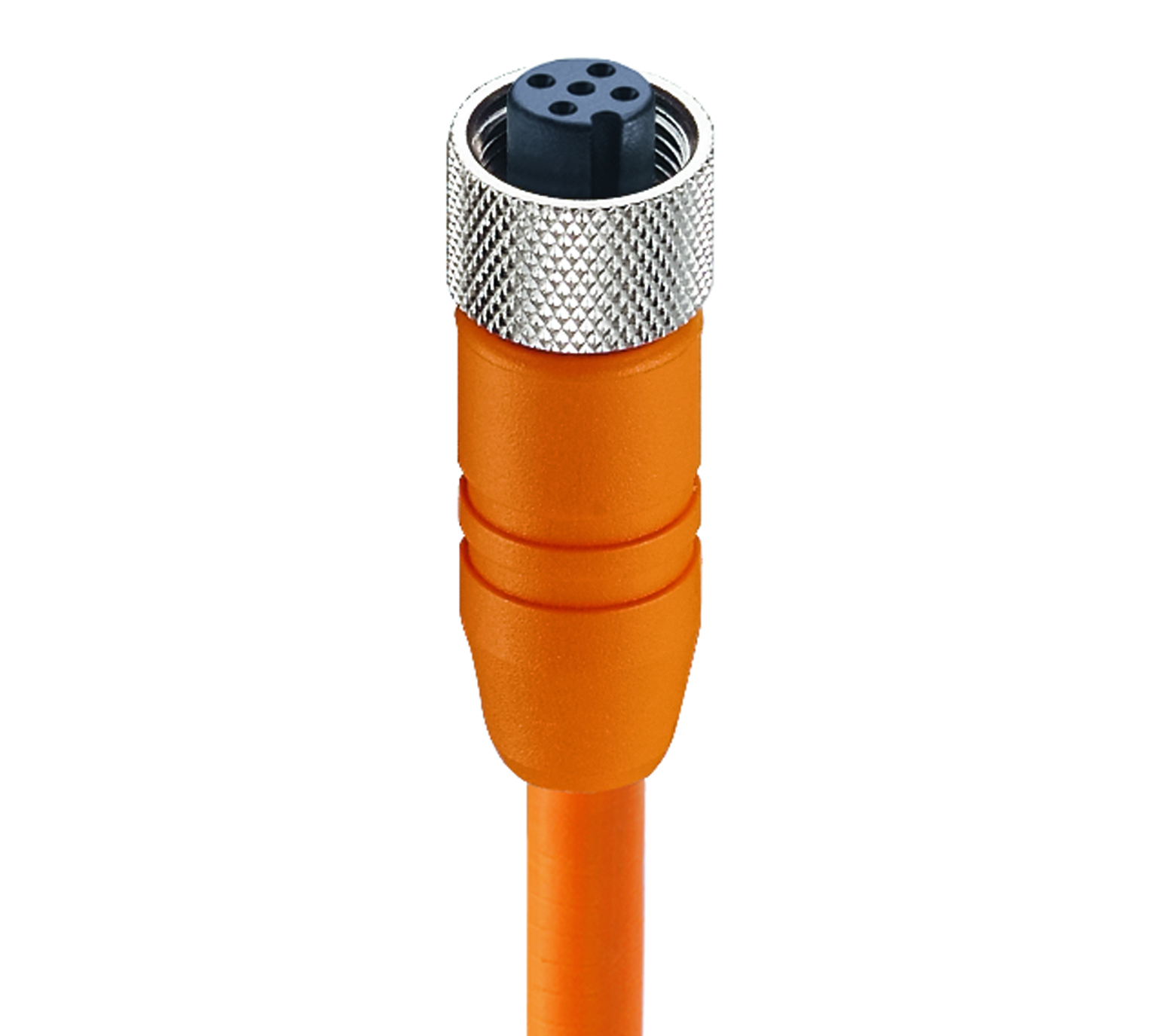

M12 Standard-Sensor/Aktor-Anschlusskabel, einseitig: Buchse, gerade, 5-polig, A-kodiert, geschirmt, orangefarbenes Gehäuse, 50 V AC / 60 V DC, 4 A; orangefarbenes PVC-Kabel, 5-adrig, 0,34 mm²

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Information

Vorderansicht

Pin 1	Pin 2	Pin 3	Pin 4	Pin 5
brown	white	blue	black	grey

Produktfamilie	Sensor/Aktor-Steckverbinder
Seite 1 Produkt-Unterfamilie	M12 Standard
Steckverbindertyp	Verbindungsleitung, einseitig umspritzt
Seite 1 Kontakttyp/Geschlecht	Buchse
Steckverbinder-Design	Gerade
Anzahl der Pins	5
Kodierung, Seite 1	A
Art der Abschirmung	Geschirmt
Befestigungstyp	Kupplungsmutter
Nennspannung	60 V
Bemessungs-Stoßspannung	1,5 kV
Betriebsspannung	50 V Wechselstrom/60 V Gleichstrom
Nennstrom	4 A
Übergangswiderstand	≤ 10 mOhm
Isolationswiderstand	˃ 10^9 Ohm
Steckzyklen	≤ 100
Temperaturbereich (Betrieb)*	- 25 °C - + 70 °C
Schutzart/IP-Klassifizierung**	IP65, IP67
Designstandard	IEC 61076-2-101
Verschmutzungsgrad	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Überspannungskategorie	III gemäß DIN EN 60664-1 (VDE 0110-1)

Materialien

Kontakt-Basismaterial	CuSn
Seite 1 Kontaktbeschichtung	Cu/Au
Kontakt-Trägermaterial	PA
Kontakt-Trägerfarbe	Schwarz
Entflammbarkeitsklasse (Kontakt-Träger)	UL 94 V-0
Umspritztes Steckergehäuse Material	TPU
Umspritztes Steckergehäuse Farbe	Orange
Entflammbarkeitsklasse (umspritztes Gehäuse)	UL 94 HB
Befestigungsmaterial	CuZn
Befestigungsbeschichtung	Vernickelt
Abschirmungsmaterial	CuZn, verzinnt
O-Ring-Material	FKM, Grün

Schaltung

Anzugsmoment (Befestigung)	M 12x1: (50-60) Ncm, handfest

Kabeldaten

Kabelnummer	183
Leiterquerschnitt	0.34 mm²
Anzahl der Drähte	5
Minimaler Biegeradius (Festinstallation)	˃ 8 x D
Minimaler Biegeradius (flexible Installation)	˃ 15 x D
Leiter-Material	Cu
Material der Kabelummantelung	PVC
Farbe der Kabelummantelung	Orange
Kabeldurchmesser D	ø 5,0 ± 0,2 mm
Kabel-Isolierungsmaterial	PVC
Durchmesser isolierter Draht	ø1.50 mm
Gesamtabschirmung (Kabel)	Geflecht
Temperaturbereich (Festinstallationen)	- 30 °C - + 70 °C
Temperaturbereich (flexible Installtaion)	+ 5 °C - + 70 °C
Entflammbarkeitsklasse (Kabelummantelung)	DIN EN 60332-1-2, VDE 0482-332-1-2, IEC 60332-1-2
Leitungseigenschaften	Frei von lackbenetzungsstörenden Substanzen; Ausschluss von Silikon

Sicherheit & Umweltverträglichkeit

RoHS-konform	Ja

Widerstände

Ölbeständigkeit	Gute Beständigkeit gegen Chemikalien und Öl

Anmerkungen

Derating-Hinweis	Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.
Hinweis	Nicht unter Last verbinden oder trennen

Geschichte

Aktualisierung und Überarbeitung	Revisionsnummer: 0.64 Revisionsdatum: 02-03-2025

Information

Aktualisierung und Überarbeitung	Revisionsnummer: 0.64 Revisionsdatum: 02-03-2025

Report An Error

Artikelnummer

Artikelnr.	Artikelbeschreibung	Kabellänge	Nennstrom
711	RKTS 5-183/40 M	40 m	4 A
735	RKTS 5-183/20 M	20 m	4 A
11416	RKTS 5-183/10 M	10 m	4 A
11417	RKTS 5-183/2 M	2 m	4 A
11418	RKTS 5-183/5 M	5 m	4 A
38789	RKTS 5-183/15 M	15 m	4 A
73448	RKTS 5-183/25 M	25 m	4 A
75713	RKTS 5-183/0,5 M	0.5 m	4 A
709	RKTS 5-183/30 M	30 m	4 A
20408	RKTS 5-183/50 M	50 m	4 A
