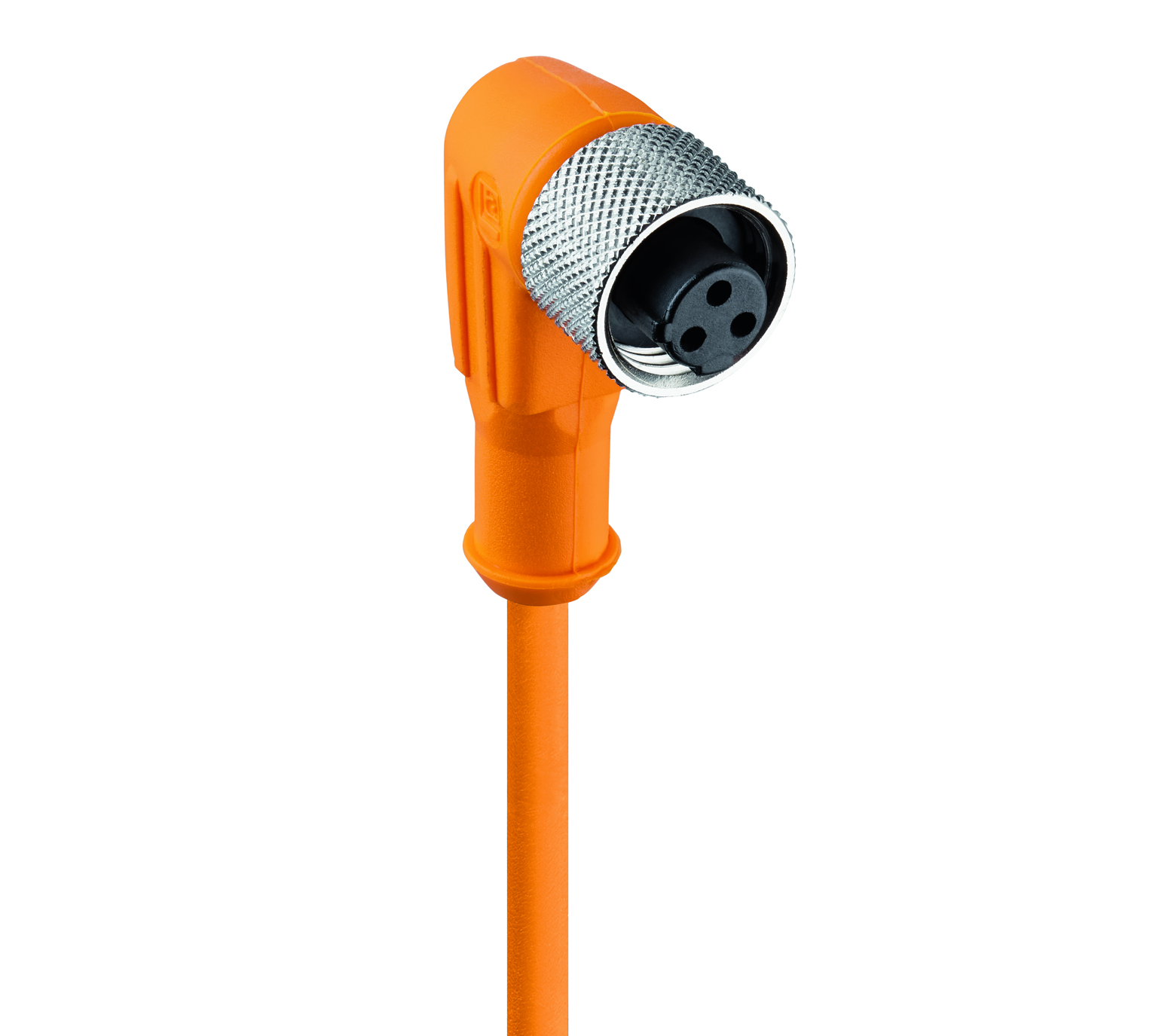

M12 Standard Sensor/Aktor Single-Ended-Kabelsatz: Buchse, abgewinkelt, 3-polig, U-kodiert, orangefarbenes Gehäuse, 230 V AC/DC, 4 A; orangefarbenes PVC-Kabel, 3-adrig, 0,50 mm²

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Information

Vorderansicht

Pin 1	Pin 2	Pin 3
green-yellow	black	blue

Produktfamilie	Sensor/Aktor-Steckverbinder
Seite 1 Produkt-Unterfamilie	M12 Standard
Steckverbindertyp	Verbindungsleitung, einseitig umspritzt
Seite 1 Kontakttyp/Geschlecht	Buchse
Steckverbinder-Design	Gewinkelt
Anzahl der Pins	3
Kodierung, Seite 1	U (M12)
Art der Abschirmung	ungeschirmt
Befestigungstyp	Kupplungsmutter
Nennspannung	250 V
Nennspannung (UL)	250 V Wechselstrom
Bemessungs-Stoßspannung	2,5 kV
Betriebsspannung	230 V Wechselstrom/Gleichstrom
Nennstrom	4 A
Nennstrom (UL)*	4 A
Übergangswiderstand	≤ 10 mOhm
Isolationswiderstand	˃ 10^9 Ohm
Steckzyklen	≤ 100
Temperaturbereich (Betrieb)*	- 40 °C - + 90 °C
Betriebstemperatur (UL)	max. + 50 °C
Schutzart/IP-Klassifizierung**	IP65, IP67
Designstandard	IEC 61076-2-101
Verschmutzungsgrad	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Überspannungskategorie	II gemäß DIN EN 60664-1 (VDE 0110-1)

Materialien

Kontakt-Basismaterial	CuSn
Seite 1 Kontaktbeschichtung	Cu/Au
Kontakt-Trägermaterial	TPU
Kontakt-Trägerfarbe	Schwarz
Entflammbarkeitsklasse (Kontakt-Träger)	UL 94 HB
Umspritztes Steckergehäuse Material	TPU
Umspritztes Steckergehäuse Farbe	Orange
Entflammbarkeitsklasse (umspritztes Gehäuse)	UL 94 HB
Befestigungsmaterial	CuZn
Befestigungsbeschichtung	Vernickelt
Dichtungsmaterial	FKM

Schaltung

Anzugsmoment (Befestigung)	M 12x1: (50-60) Ncm, handfest

Kabeldaten

Kabelnummer	019
Leiterquerschnitt	0.5 mm²
Anzahl der Drähte	3
Minimaler Biegeradius (Festinstallation)	˃ 5 x D
Minimaler Biegeradius (flexible Installation)	˃ 10 x D
Leiter-Material	Cu
Material der Kabelummantelung	PVC-Klasse 43
Farbe der Kabelummantelung	Orange
Kabeldurchmesser D	ø 5,5 ± 0,2 mm
Kabel-Isolierungsmaterial	PVC-Klasse 43
Durchmesser isolierter Draht	ø1.60 mm
Temperaturbereich (Festinstallationen)	- 40 °C - + 90 °C
Temperaturbereich (flexible Installtaion)	+ 5 °C - + 90 °C
UL Kabeltyp	AWM: 2654
Entflammbarkeitsklasse (Kabelummantelung)	DIN EN 60332-1-2, VDE 0482-332-1-2, IEC 60332-1-2, UL VW-1
Leitungseigenschaften	LABS – Frei von lackbenetzungsstörenden Substanzen; Ausschluss von Silikon

Zulassungen

UL-Datei	E315587
UL	UL 2238; cURus

Sicherheit & Umweltverträglichkeit

RoHS-konform	Ja

Widerstände

Ölbeständigkeit	Gute Beständigkeit gegen Chemikalien und Öl

Anmerkungen

Derating-Hinweis	Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.
Hinweis	Nicht unter Last verbinden oder trennen
Produkteigenschaften	Sehr gute Vibrations- und Stoßfestigkeit
