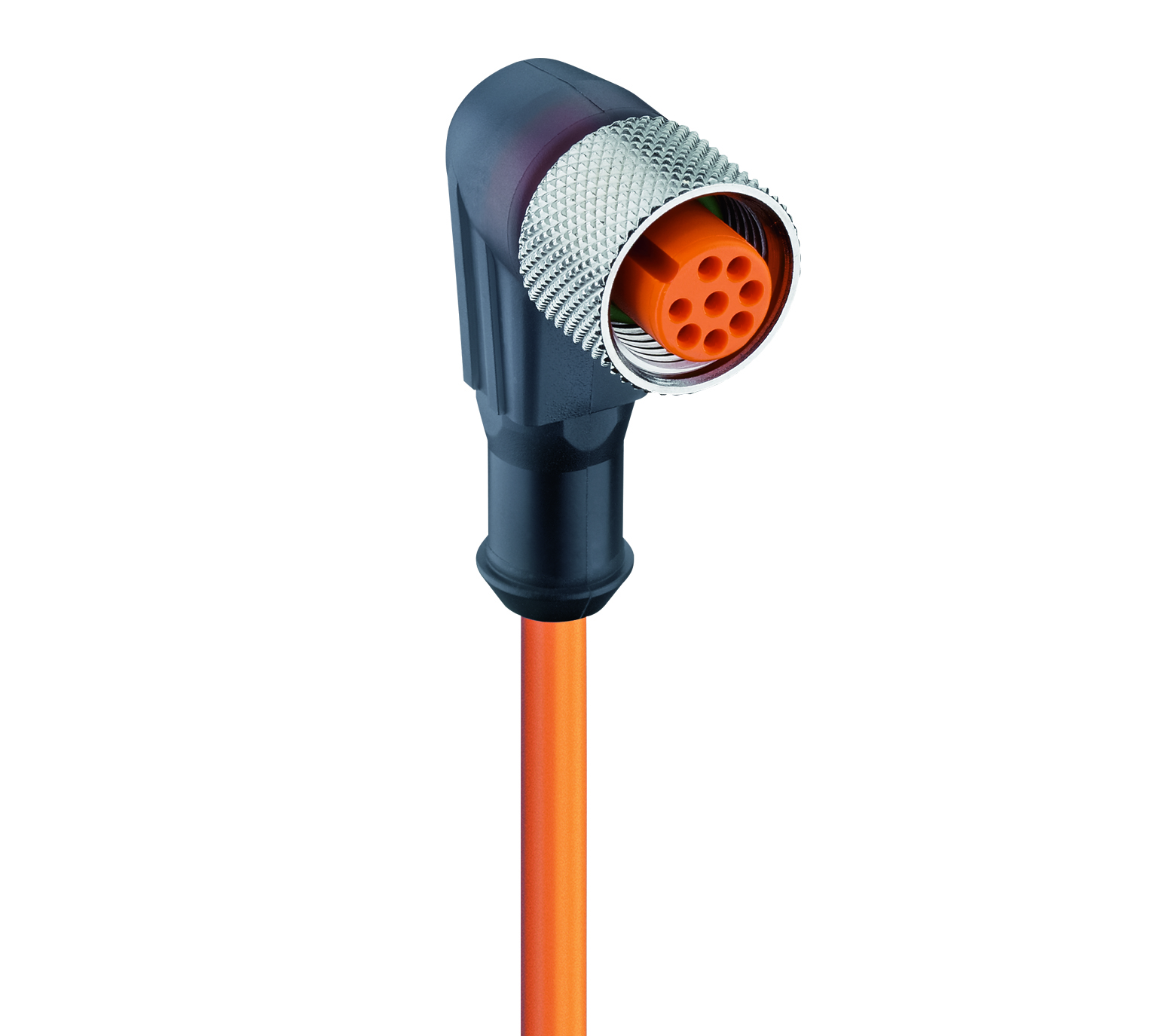

M12 Standard Sensor/Aktor Single-Ended-Kabelsatz: Buchse, abgewinkelt, 8-polig, A-kodiert, durchscheinendes Gehäuse, 30 V AC/DC, 2 A; orangefarbenes PUR-Kabel, 7-adrig, 0,25 mm²

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Information

Vorderansicht

Pin 1	Pin 2	Pin 3	Pin 4	Pin 5	Pin 6	Pin 7	Pin 8
white	brown	green	yellow	grey	pink	blue	shield

Produktfamilie	Sensor/Aktor-Steckverbinder
Seite 1 Produkt-Unterfamilie	M12 Standard
Steckverbindertyp	Verbindungsleitung, einseitig umspritzt
Seite 1 Kontakttyp/Geschlecht	Buchse
Steckverbinder-Design	Gewinkelt
Anzahl der Pins	8
Kodierung, Seite 1	A
Art der Abschirmung	ungeschirmt
Befestigungstyp	Kupplungsmutter
Nennspannung	30 V
Bemessungs-Stoßspannung	0,8 kV
Betriebsspannung	30 V Wechselstrom/Gleichstrom
Nennstrom	2 A
Übergangswiderstand	≤ 10 mOhm
Isolationswiderstand	˃ 10^9 Ohm
Steckzyklen	≤ 100
Temperaturbereich (Betrieb)*	- 40 °C - + 90 °C
Schutzart/IP-Klassifizierung**	IP65, IP67, IP68 (1 m / 24 h), IP69K
Designstandard	IEC 61076-2-101
Verschmutzungsgrad	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Überspannungskategorie	III gemäß DIN EN 60664-1 (VDE 0110-1)

Materialien

Kontakt-Basismaterial	CuZn
Seite 1 Kontaktbeschichtung	Cu/Au
Kontakt-Trägermaterial	TPU
Kontakt-Trägerfarbe	Orange
Entflammbarkeitsklasse (Kontakt-Träger)	UL 94 HB
Umspritztes Steckergehäuse Material	TPU
Umspritztes Steckergehäuse Farbe	Transparent
Entflammbarkeitsklasse (umspritztes Gehäuse)	UL 94 HB
Befestigungsmaterial	CuZn
Befestigungsbeschichtung	Vernickelt
O-Ring-Material	FKM, Grün

Schaltung

Anzugsmoment (Befestigung)	M 12x1: (50-60) Ncm, handfest

Kabeldaten

Kabelnummer	009
Leiterquerschnitt	0.25 mm²
Anzahl der Drähte	7
Minimaler Biegeradius (Festinstallation)	˃ 5 x D
Minimaler Biegeradius (flexible Installation)	˃ 10 x D
Leiter-Material	Cu
Material der Kabelummantelung	PUR
Farbe der Kabelummantelung	Orange
Kabeldurchmesser D	ø 6,0 ± 0,2 mm
Kabel-Isolierungsmaterial	HDPE
Durchmesser isolierter Draht	ø 1,1 ± 0,05 mm
Folienabschirmung	Al-PT
Temperaturbereich (Festinstallationen)	- 40 °C - + 90 °C
Temperaturbereich (flexible Installtaion)	- 20 °C - + 90 °C
Entflammbarkeitsklasse (Kabelummantelung)	DIN EN 60332-1-2, VDE 0482-332-1-2, IEC 60332-1-2
Leitungseigenschaften	Frei von lackbenetzungsstörenden Substanzen; Ausschluss von PVC und Silikon; gute Mikroben- und Hydrolysebeständigkeit; weitgehend frei von Weichmacher-Diffusion; Kälteflexibilität

Sicherheit & Umweltverträglichkeit

RoHS-konform	Ja

Widerstände

Ölbeständigkeit	Gute Beständigkeit gegen Chemikalien und Öl

Anmerkungen

Derating-Hinweis	Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.
Hinweis	Nicht unter Last verbinden oder trennen
