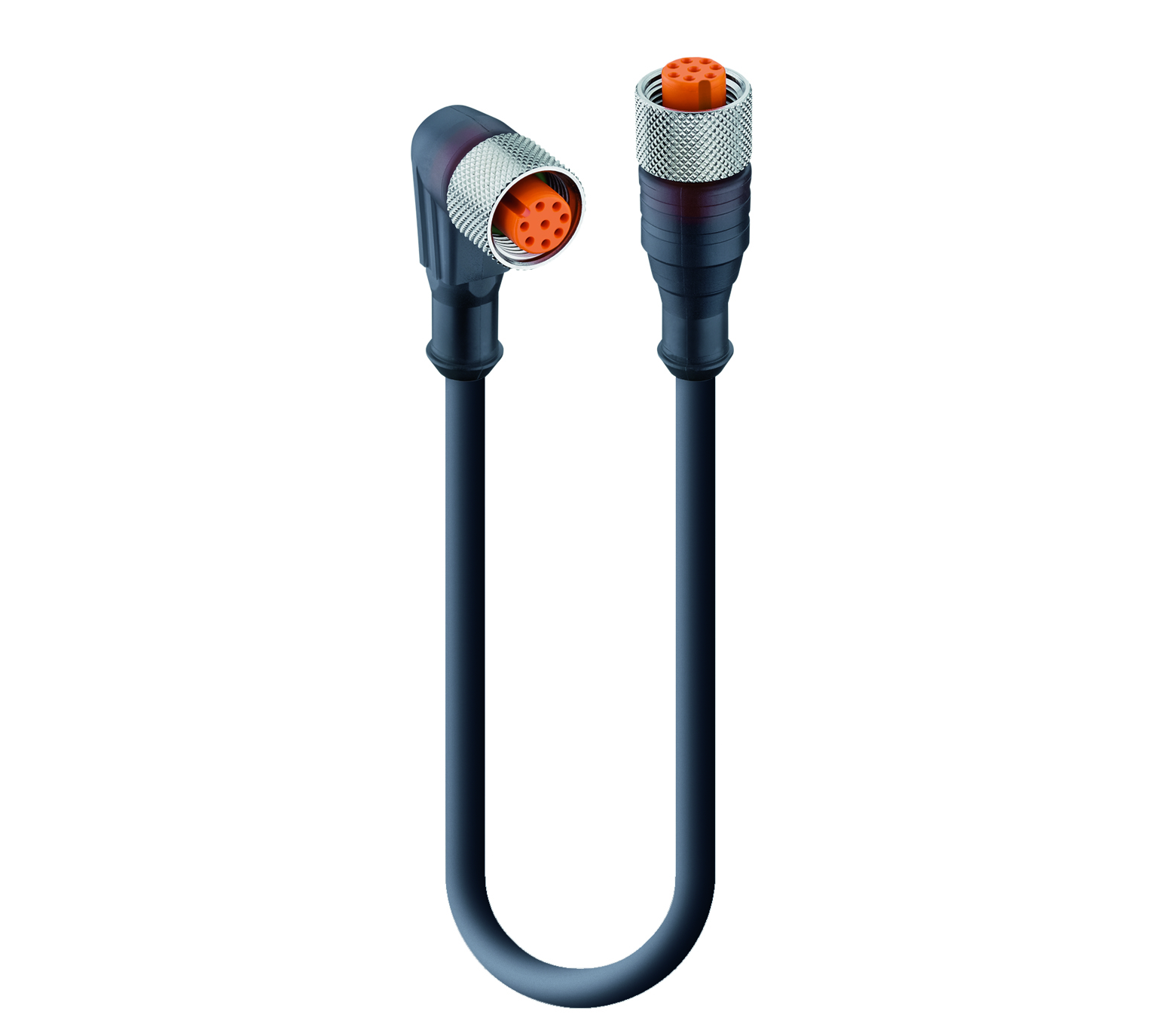

Sensor-/Aktor-Doppelanschlusskabel: Buchse abgewinkelt, A-kodiert, durchscheinend, 8-polig, M12-Standardstecker auf Buchse gerade, A-kodiert, durchscheinend, 8-polig, M12-Standardstecker, 30 V AC/DC, 2 A; schwarzes PUR-Kabel, 8-adrig, 0,25 mm²

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Information

Vorderansicht Seite 1

Pin 1	Pin 2	Pin 3	Pin 4	Pin 5	Pin 6	Pin 7	Pin 8
white	brown	green	yellow	grey	pink	blue	red

Vorderansicht Seite 2

Pin 1	Pin 2	Pin 3	Pin 4	Pin 5	Pin 6	Pin 7	Pin 8
white	brown	green	yellow	grey	pink	blue	red

Produktfamilie	Sensor/Aktor-Steckverbinder
Steckverbindertyp	Verbindungsleitung, beidseitig umspritzt
Art der Abschirmung	ungeschirmt
Nennspannung	30 V
Nennspannung (UL)	30 V Wechselstrom/Gleichstrom
Bemessungs-Stoßspannung	0,8 kV
Betriebsspannung	30 V Wechselstrom/Gleichstrom
Nennstrom	2 A
Nennstrom (UL)*	2 A

Technischen Daten Seite 1

Seite 1 Produkt-Unterfamilie	M12 Standard
Seite 1 Kontakttyp/Geschlecht	Buchse
Steckverbinder-Design	Gewinkelt
Befestigungstyp	Kupplungsmutter
Anzahl der Pins	8
Kodierung, Seite 1	A
Übergangswiderstand	≤ 10 mOhm
Isolationswiderstand	˃ 10^9 Ohm
Steckzyklen	≤ 100
Temperaturbereich (Betrieb)*	- 40 °C - + 90 °C
Betriebstemperatur (UL)	max. + 50 °C
Schutzart/IP-Klassifizierung**	IP65, IP67, IP68 (1 m / 24 h), IP69K
Designstandard	IEC 61076-2-101
Verschmutzungsgrad	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Überspannungskategorie	III gemäß DIN EN 60664-1 (VDE 0110-1)
Kontakt-Basismaterial	CuZn
Seite 1 Kontaktbeschichtung	Cu/Au
Kontakt-Trägermaterial	TPU
Kontakt-Trägerfarbe	Orange
Entflammbarkeitsklasse (Kontakt-Träger)	UL 94 HB
Umspritztes Steckergehäuse Material	TPU
Umspritztes Steckergehäuse Farbe	Transparent
Entflammbarkeitsklasse (umspritztes Gehäuse)	UL 94 HB
Befestigungsmaterial	CuZn
Befestigungsbeschichtung	Vernickelt
O-Ring-Material	FKM, Grün
Anzugsmoment (Befestigung)	M 12x1: (50-60) Ncm, handfest
Hinweis	Nicht unter Last verbinden oder trennen

Kabeldaten

Kabelnummer	344
Leiterquerschnitt	0.25 mm²
Anzahl der Drähte	8
Minimaler Biegeradius (Festinstallation)	˃ 5 x D
Minimaler Biegeradius (flexible Installation)	˃ 10 x D
Zyklen (Biegen)	˃ 5 M
Zyklen (Torsion)	˃ 5 M @ ± 360 °/1 m
Leiter-Material	Cu
Material der Kabelummantelung	PUR
Farbe der Kabelummantelung	Schwarz
Kabeldurchmesser D	ø 6,0 ± 0,20 mm
Kabel-Isolierungsmaterial	PP
Durchmesser isolierter Draht	ø1.20 mm
Temperaturbereich (Festinstallationen)	- 50 °C - + 80 °C
Temperaturbereich (flexible Installtaion)	- 25 °C - + 80 °C
Temperaturbereich (Schleppketten-Installation)	- 25 °C - + 60 °C
UL Kabeltyp	AWM: 20549
Entflammbarkeitsklasse (Kabelummantelung)	DIN EN 60332-2-2, VDE 0482-332-2-2, IEC 60332-2-2, CSA FT-2
Leitungseigenschaften	Frei von lackbenetzungsstörenden Substanzen; Gute Mikroben- und Hydrolysefestigkeit; Weitgehend frei von Weichmacherdiffusion; Ausschluss von PVC und Silikon; Kälteflexibilität

Technischen Daten Seite 2

Seite 2 Produkt-Unterfamilie	M12 Standard
Seite 2 Kontakttyp/Geschlecht	Buchse
Steckverbinder-Design, Seite 2	Gerade
Befestigungstyp, Seite 2	Kupplungsmutter
Anzahl der Pins, Seite 2	8
Kodierung, Seite 2	A
Übergangswiderstand, Seite 2	≤ 10 mOhm
Isolationswiderstand, Seite 2	˃ 10^9 Ohm
Steckzyklen, Seite 2	≤ 100
Temperaturbereich (Betrieb), Seite 2*	- 40 °C - + 90 °C
Betriebstemperatur (UL), Seite 2	max. + 50 °C
Schutzart/IP-Klassifizierung, Seite 2**	IP65, IP67, IP68 (1 m / 24 h), IP69K
Designstandard, Seite 2	IEC 61076-2-101
Verschmutzungsgrad, Seite 2	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Überspannungskategorie, Seite 2	III gemäß DIN EN 60664-1 (VDE 0110-1)
Kontakt-Basismaterial, Seite 2	CuZn
Kontaktbeschichtung, Seite 2	Cu/Au
Kontakt-Trägermaterial, Seite 2	TPU
Kontakt-Trägerfarbe, Seite 2	Orange
Brennbarkeitsklasse (Kontaktträger), Seite 2	UL 94 HB
Material des umspritzten Gehäuses, Seite 2	TPU
Farbe des umspritzten Gehäuses, Seite 2	Transparent
Brennbarkeitsklasse (umspritztes Gehäuse), Seite 2	UL 94 HB
Befestigungsmaterial, Seite 2	CuZn
Befestigungsbeschichtung, Seite 2	Vernickelt
O-Ring-Material, Seite 2	FKM, Grün
Anzugsmoment (Befestigung), Seite 2	M 12x1: (50-60) Ncm, handfest

Zulassungen

UL-Datei	E315587
UL	UL 2238; cURus

Sicherheit & Umweltverträglichkeit

RoHS-konform	Ja

Widerstände

Halogenfrei	DIN EN 50267-2-1, IEC 60754-1, VDE 0482-267-2-1
Ölbeständigkeit	Gute Beständigkeit gegen Chemikalien und Öl

Anmerkungen

Hinweis zur Schutzart/IP-Klassifizierung	** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.
Derating-Hinweis	Derating beachten

Information

Hinweis zur Schutzart/IP-Klassifizierung	** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.
Derating-Hinweis	Derating beachten
