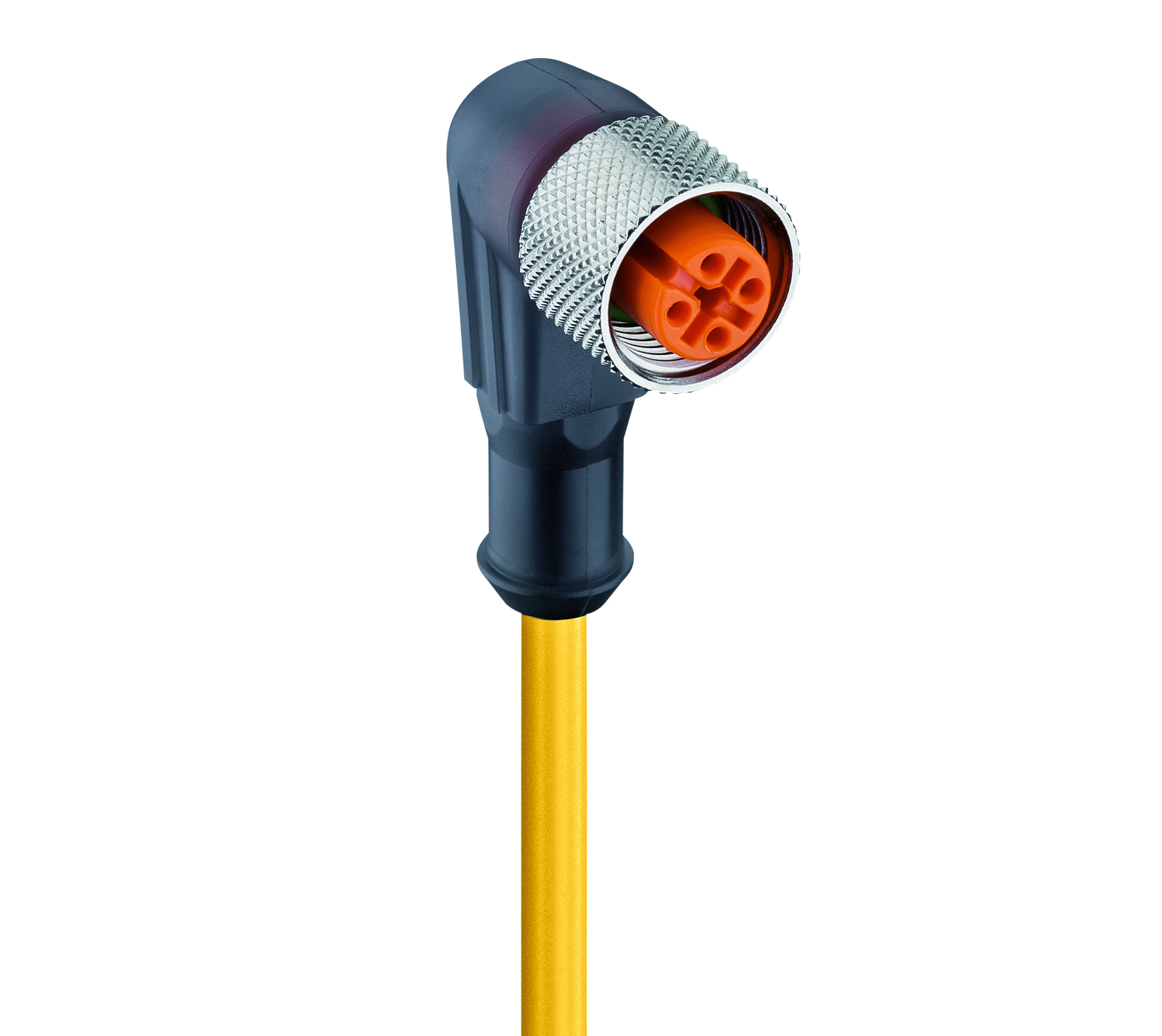

M12 Standard Sensor/Aktor Single-Ended-Anschlussleitung: Buchse, abgewinkelt, 4-polig, A-kodiert, durchscheinendes Gehäuse, 10–30 V DC, 4 A, mit 3 x LEDs (PNP); gelbes PUR-Kabel, 4-adrig, 0,34 mm²

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Information

Vorderansicht

Pin 1	Pin 2	Pin 3	Pin 4
brown	white	blue	black

Produktfamilie	Sensor/Aktor-Steckverbinder
Seite 1 Produkt-Unterfamilie	M12 Standard
Steckverbindertyp	Verbindungsleitung, einseitig umspritzt
Seite 1 Kontakttyp/Geschlecht	Buchse
Steckverbinder-Design	Gewinkelt
Anzahl der Pins	4
Kodierung, Seite 1	A
Art der Abschirmung	ungeschirmt
Befestigungstyp	Kupplungsmutter
Nennspannung	30 V
Nennspannung (UL)	10–30 V Gleichstrom
Bemessungs-Stoßspannung	0,8 kV
Betriebsspannung	10–30 V Gleichstrom
Nennstrom	4 A
Nennstrom (UL)*	4 A
Übergangswiderstand	≤ 10 mOhm
Isolationswiderstand	˃ 10^9 Ohm
Steckzyklen	≤ 100
Temperaturbereich (Betrieb)*	- 40 °C - + 90 °C
Betriebstemperatur (UL)	max. + 50 °C
Schutzart/IP-Klassifizierung**	IP65, IP67, IP68 (1 m / 24 h), IP69K
Designstandard	IEC 61076-2-101
Verschmutzungsgrad	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Überspannungskategorie	III gemäß DIN EN 60664-1 (VDE 0110-1)

Materialien

Kontakt-Basismaterial	CuSn
Seite 1 Kontaktbeschichtung	Cu/Au
Kontakt-Trägermaterial	TPU
Kontakt-Trägerfarbe	Orange
Entflammbarkeitsklasse (Kontakt-Träger)	UL 94 HB
Umspritztes Steckergehäuse Material	TPU
Umspritztes Steckergehäuse Farbe	Transparent
Entflammbarkeitsklasse (umspritztes Gehäuse)	UL 94 HB
Befestigungsmaterial	CuZn
Befestigungsbeschichtung	Vernickelt
O-Ring-Material	FKM, Grün

Schaltung

Funktionsanzeige	3xLEDs (PNP)
Anzugsmoment (Befestigung)	M 12x1: (50-60) Ncm, handfest

Kabeldaten

Kabelnummer	377
Leiterquerschnitt	0.34 mm²
Anzahl der Drähte	4
Minimaler Biegeradius (Festinstallation)	˃ 10 x D
Minimaler Biegeradius (flexible Installation)	˃ 10 x D
Leiter-Material	Cu
Material der Kabelummantelung	PUR
Farbe der Kabelummantelung	Mattgelb
Kabeldurchmesser D	ø 4,70 ± 0,15 mm
Kabel-Isolierungsmaterial	PP
Durchmesser isolierter Draht	ø1.25 mm
Temperaturbereich (Festinstallationen)	- 50 °C - + 80 °C
Temperaturbereich (flexible Installtaion)	- 25 °C - + 80 °C
Temperaturbereich (Schleppketten-Installation)	max. + 60 °C
UL Kabeltyp	AWM: 20549
Entflammbarkeitsklasse (Kabelummantelung)	DIN EN 50265-2-2, VDE 0482-265-2-2, IEC 60332-2-2, CSA FT2
Leitungseigenschaften	Weitgehend frei von Weichmacherdiffusion; Ausschluss von PVC und Silikon; gute Mikroben- und Hydrolysebeständigkeit; Kälteflexibilität; das Kabel entspricht den Anforderungen der dynamischen DA 6

Zulassungen

UL-Datei	E315587
UL	UL 2238; cURus

Sicherheit & Umweltverträglichkeit

RoHS-konform	Ja

Widerstände

Halogenfrei	DIN EN 50267-2-1, IEC 60754-1, VDE 0482-267
Ölbeständigkeit	Gute Beständigkeit gegen Chemikalien und Öl

Anmerkungen

Derating-Hinweis	Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.
Hinweis	Nicht unter Last verbinden oder trennen

Geschichte

Aktualisierung und Überarbeitung	Revisionsnummer: 0.61 Revisionsdatum: 02-03-2025

Information

Aktualisierung und Überarbeitung	Revisionsnummer: 0.61 Revisionsdatum: 02-03-2025

Report An Error

Artikelnummer

Artikelnr.	Artikelbeschreibung	Kabellänge	Nennstrom
12435	RKWT/LED P 4-377/10 M	10 m	4 A
12436	RKWT/LED P 4-377/15 M	15 m	4 A
12437	RKWT/LED P 4-377/20 M	20 m	4 A
12438	RKWT/LED P 4-377/25 M	25 m	4 A
12434	RKWT/LED P 4-377/5 M	5 m	4 A
