Bestellnummer: RKWTS 4-288

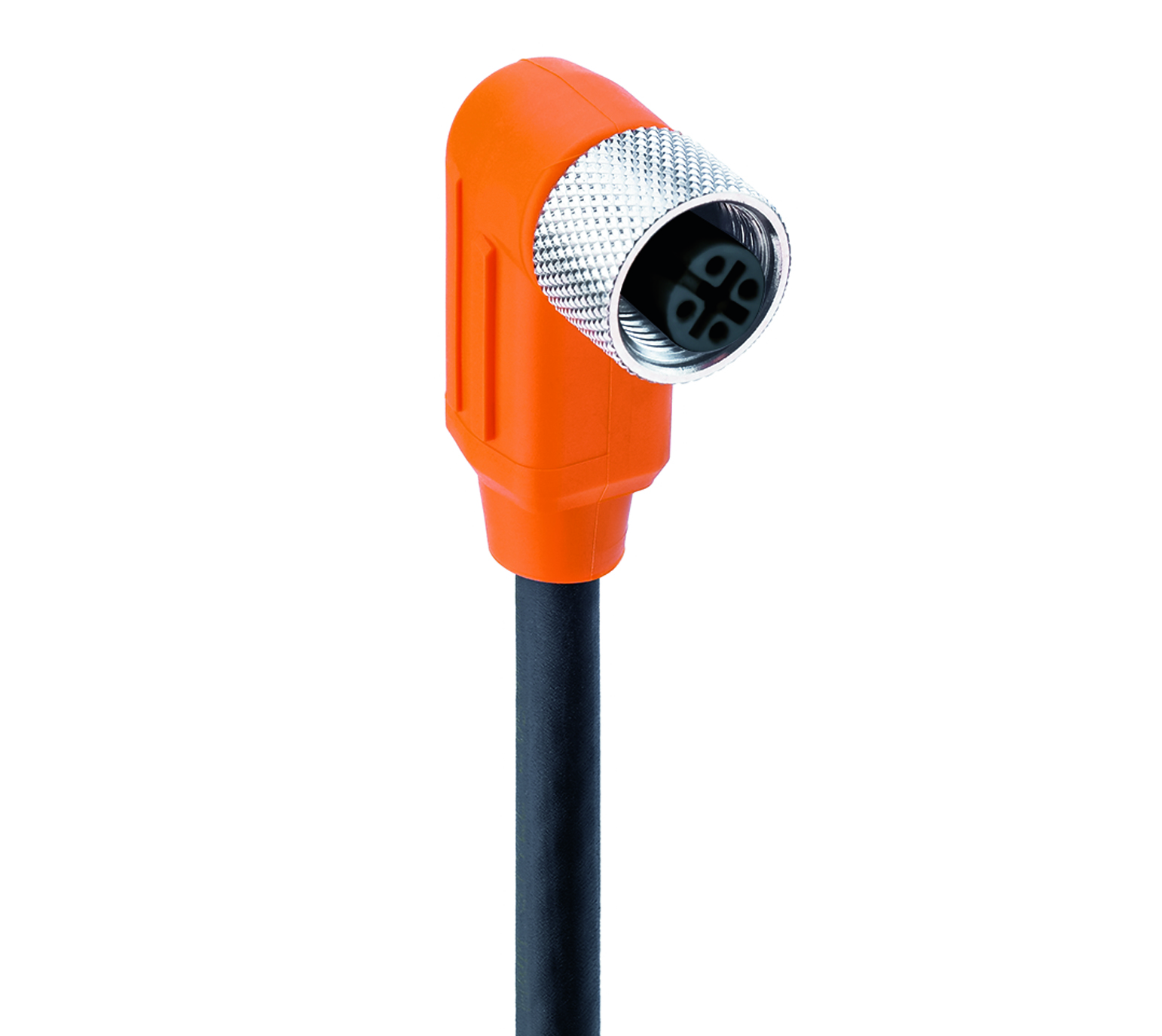

M12 Standard Einseitig umspritzte Sensor/Aktor-Verbindungsleitung: Buchse, gewinkelt, 4-Pins, A-kodiert, geschirmt, orangefarbenes Gehäuse, 50 V Wechselstrom/60 V Gleichstrom, 4 A; PUR schwarzes Kabel, 4-Drähte, 0,34 mm²

M12 Standard Einseitig umspritzte Sensor/Aktor-Verbindungsleitung: Buchse, gewinkelt, 4-Pins, A-kodiert, geschirmt, orangefarbenes Gehäuse, 50 V Wechselstrom/60 V Gleichstrom, 4 A; PUR schwarzes Kabel, 4-Drähte, 0,34 mm²

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
RKWTS 4-288
  • RKWTS 4-288
1 von 1
  • Wo kann man es kaufen?

Technische Daten

Einen Fehler melden

Vorderansicht

Pin 1 Pin 2 Pin 3 Pin 4
Braun Weiß Blau Schwarz

Produktfamilie

Sensor/Aktor-Steckverbinder

Produkt-Unterfamilie

M12 Standard

Steckverbindertyp

Verbindungsleitung, einseitig umspritzt

Kontakttyp / Art

Buchse

Steckverbinder-Design

Gewinkelt

Anzahl der Pins

4

Kodierung

A

Abschirmung

Geschirmt

Befestigungstyp

Kupplungsmutter

Nennspannung

60 V

Nennspannung (UL)

250 V Wechselstrom

Bemessungs-Stoßspannung

1,5 kV

Betriebsspannung

50 V Wechselstrom/60 V Gleichstrom

Nennstrom*

4 A

Nennstrom (UL)*

4 A

Übergangswiderstand

≤ 10 mOhm

Isolationswiderstand

˃ 10^9 Ohm

Steckzyklen

≤ 100

Temperaturbereich (Betrieb)*

- 40 °C – +90 °C

Betriebstemperatur (UL)

max. + 50 °C

Schutzart/IP-Klassifizierung**

IP65, IP67, IP68 (1 m / 24 h), IP69K

Designstandard

IEC 61076-2-101

Verschmutzungsgrad

3 gemäß DIN EN 60664-1 (VDE 0110-1)

Überspannungskategorie

III gemäß DIN EN 60664-1 (VDE 0110-1)

Kontakt-Basismaterial

CuSn

Kontaktbeschichtung

Cu/Au

Kontakt-Trägermaterial

PA

Kontakt-Trägerfarbe

Schwarz

Entflammbarkeitsklasse (Kontakt-Träger)

UL 94 V-0

Umspritztes Steckergehäuse Material

TPU

Umspritztes Steckergehäuse Farbe

Orange

Entflammbarkeitsklasse (umspritztes Gehäuse)

UL 94 V-2

Befestigungsmaterial

CuZn

Befestigungsbeschichtung

Vernickelt

Abschirmungsmaterial

Gehäuse: GD-Zn, vernickelt, Tülle: CuZn, verzinnt

O-Ring-Material

FKM, Grün

Anzugsmoment (Befestigung)

M 12x1: (50-60) Ncm, handfest

Kabelnummer

288

Leiterquerschnitt

0,34 mm²

Anzahl der Drähte

4

Minimaler Biegeradius (Festinstallation)

˃ 5 x D

Minimaler Biegeradius (flexible Installation)

˃ 10 x D

Zyklen (Biegen)

˃ 5 M

Zyklen (Torsion)

˃ 1 M @ ± 180 °/1 m

Leitermaterial

Cu

Material der Kabelummantelung

PUR

Farbe der Kabelummantelung

Schwarz

Kabeldurchmesser D

ø 5,50 ± 0,20 mm

Kabel-Isolierungsmaterial

PP

Durchmesser isolierter Draht

ø 1,30 mm

Gesamtabschirmung (Kabel)

Drahtgeflecht

Temperaturbereich (Festinstallationen)

- 50 °C – +80 °C

Temperaturbereich (flexible Installtaion)

- 25 °C – +80 °C

Temperaturbereich (Schleppketten-Installation)

- 25 °C – +60 °C

UL Kabeltyp

AWM: 20549

Entflammbarkeitsklasse (Kabelummantelung)

DIN EN 60332-2-2, VDE 0482-332-2-2, IEC 60332-2-2, CSA FT-2

Leitungseigenschaften

Frei von lackbenetzungsstörenden Substanzen; Gute Mikroben- und Hydrolysefestigkeit; Weitgehend frei von Weichmacherdiffusion; Ausschluss von PVC und Silikon; Kälteflexibilität

UL-Datei

E315587

UL

UL 2238; cURus

RoHS-konform

Ja

Halogenfrei

DIN EN 50267-2-1, IEC 60754-1, VDE 0482-267-2-1

Ölbeständigkeit

Gute Beständigkeit gegen Chemikalien und Öl

Derating-Hinweis

Derating beachten

Hinweis zur Schutzart/IP-Klassifizierung

** Nur wenn in Kombination mit einem Steckverbinder von Hirschmann/Lumberg Automation montiert und verriegelt

Hinweis

Nicht unter Last verbinden oder trennen

Derating-Hinweis

Derating beachten

Hinweis zur Schutzart/IP-Klassifizierung

** Nur wenn in Kombination mit einem Steckverbinder von Hirschmann/Lumberg Automation montiert und verriegelt

Hinweis

Nicht unter Last verbinden oder trennen

Artikelnummer

Artikelnr. Artikelbeschreibung Kabellänge Nennstrom
5595 RKWTS 4-288/40 M 40 m 4 A
934703009 RKWTS 4-288/10 M 10 m 4 A
934703010 RKWTS 4-288/15 M 15 m 4 A
934703011 RKWTS 4-288/2 M 2 m 4 A
934703012 RKWTS 4-288/20 M 20 m 4 A
934703013 RKWTS 4-288/30 M 30 m 4 A
934703014 RKWTS 4-288/5 M 5 m 4 A
934703015 RKWTS 4-288/6 M 6 m 4 A
9424 RKWTS 4-288/100 M 100 m 4 A
13525 RKWTS 4-288/150 M 150 m 4 A
8129 RKWTS 4-288/25 M 25 m 4 A
6778 RKWTS 4-288/35 M 35 m 4 A
14911 RKWTS 4-288/45 M 45 m 4 A
8771 RKWTS 4-288/50 M 50 m 4 A
9276 RKWTS 4-288/60 M 60 m 4 A
15908 RKWTS 4-288/70 M 70 m 4 A
8725 RKWTS 4-288/1 M 1 m 4 A
15933 RKWTS 4-288/110 M 110 m 4 A
18341 RKWTS 4-288/125 M 125 m 4 A
17582 RKWTS 4-288/180 M 180 m 4 A
2482 RKWTS 4-288/3 M 3 m 4 A
