M12-Einsatz Sensor/Aktor-Buchsensteckverbinder: Stecker, Einsatz mit O-Ring, M12 - Steckseite, Lötkontakte - Anschlussseite, 5-polig, A-kodiert, ungeschirmt, schwarzes Gehäuse, 50 V AC / 60 V DC, 4 A

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

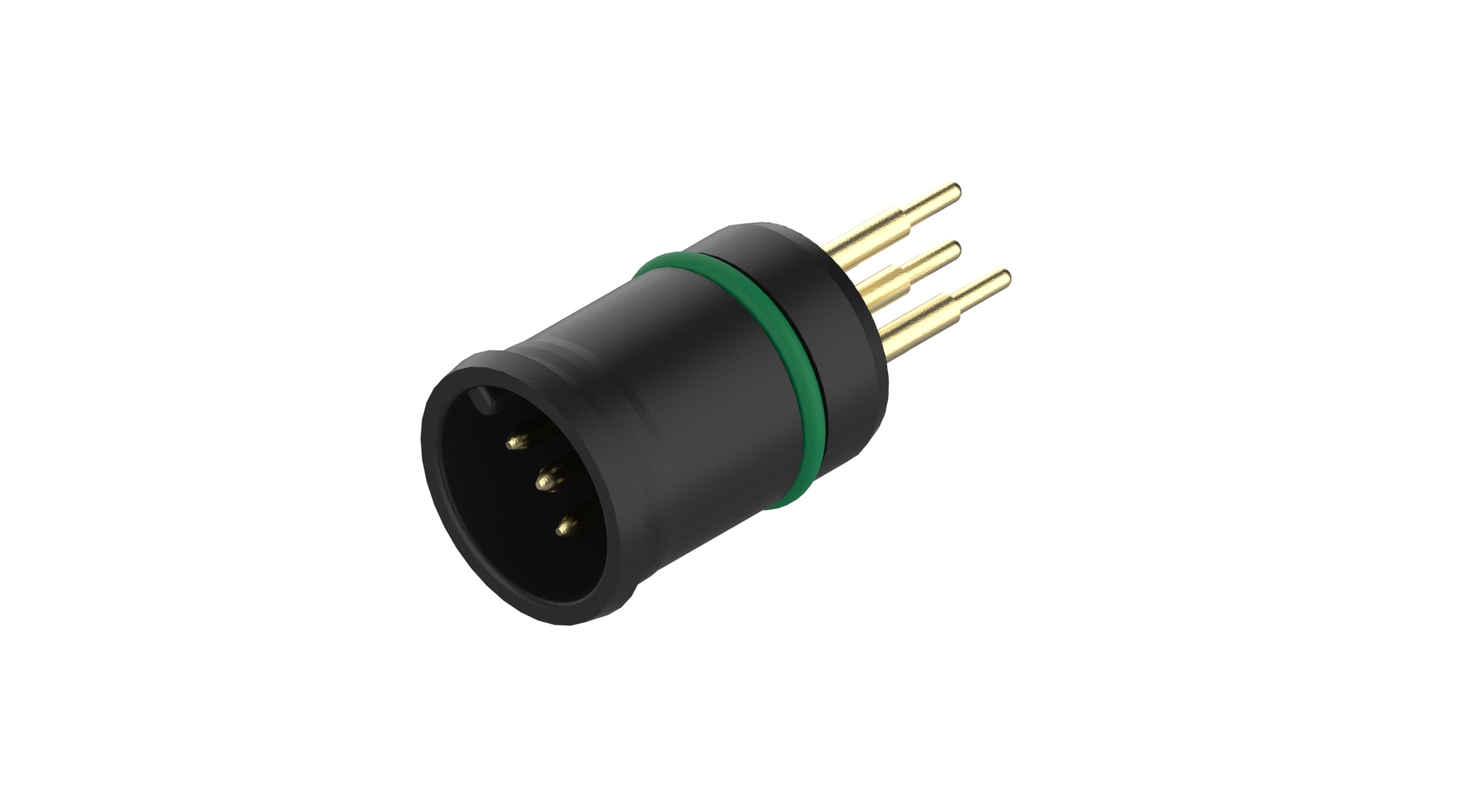

Vorderansicht

Produktfamilie	Sensor/Aktor-Steckverbinder
Seite 1 Produkt-Unterfamilie	M12 Einsatz
Steckseite	M12
Anschlussseite	Lötkontakte
Steckverbindertyp	Einbausteckverbinder
Seite 1 Kontakttyp/Geschlecht	Stecker
Steckverbinder-Design	Einsatz mit O-Ring
Anzahl der Pins	5
Kodierung, Seite 1	A
Nennspannung	60 V
Nennspannung (UL)	30 V Wechselstrom/Gleichstrom
Bemessungs-Stoßspannung	1,5 kV
Betriebsspannung	50 V Wechselstrom/60 V Gleichstrom
Nennstrom	4 A
Nennstrom (UL)*	AWG 22&24: 4 A; AWG 26: 2 A
Übergangswiderstand	≤ 10 mOhm
Isolationswiderstand	˃ 10^9 Ohm
Steckzyklen	≤ 100
Verbindungstyp	Lötverbindung
Passender Steckverbinderquerschnitt	Massivdrähte: 0,22 mm² bis 0,75 mm² / Stehdrähte: 0,22 mm² bis 0,5 mm²
Temperaturbereich (Betrieb)*	- 25 °C - + 85 °C
Betriebstemperatur (UL)	max. + 50 °C
Schutzart/IP-Klassifizierung**	IP65, IP67
Designstandard	IEC 61076-2-101
Verschmutzungsgrad	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Luft- und Kriechstrecke	DIN EN 60664-1 (2008/01); VDE 0110-1
Überspannungskategorie	III gemäß DIN EN 60664-1 (VDE 0110-1)

Materialien

Kontakt-Basismaterial	CuZn
Seite 1 Kontaktbeschichtung	Cu/Au
Kontakt-Trägermaterial	PA
Kontakt-Trägerfarbe	Schwarz
Entflammbarkeitsklasse (Kontakt-Träger)	UL 94 V-0
Vergossen	Nein
O-Ring-Material	FKM

Zulassungen

UL-Datei	E315587
UL	cURus

Sicherheit & Umweltverträglichkeit

RoHS-konform	Ja

Anmerkungen

Derating-Hinweis	* Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	* nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg-Stecker. Auf der Installationsseite muss die Festigkeit durch geeignete Maßnahmen sichergestellt werden.
Hinweis	Der Einbaustecker ist konstruktiv für den Einsatz in IP67-Produkten vorgesehen. Um diese Schutzklasse zu realisieren, muss der vorgesehene Einbauort entsprechend gestaltet werden. Weitere Details siehe IEC 61076-2-101.
UL-Hinweis	Der Einbaustecker ist konstruktiv für den Einsatz in IP67-Produkten vorgesehen. Um diese Schutzklasse zu realisieren, muss der vorgesehene Einbauort entsprechend gestaltet werden. Weitere Details siehe IEC 61076-2-101
