Product Number: RSM 4-225

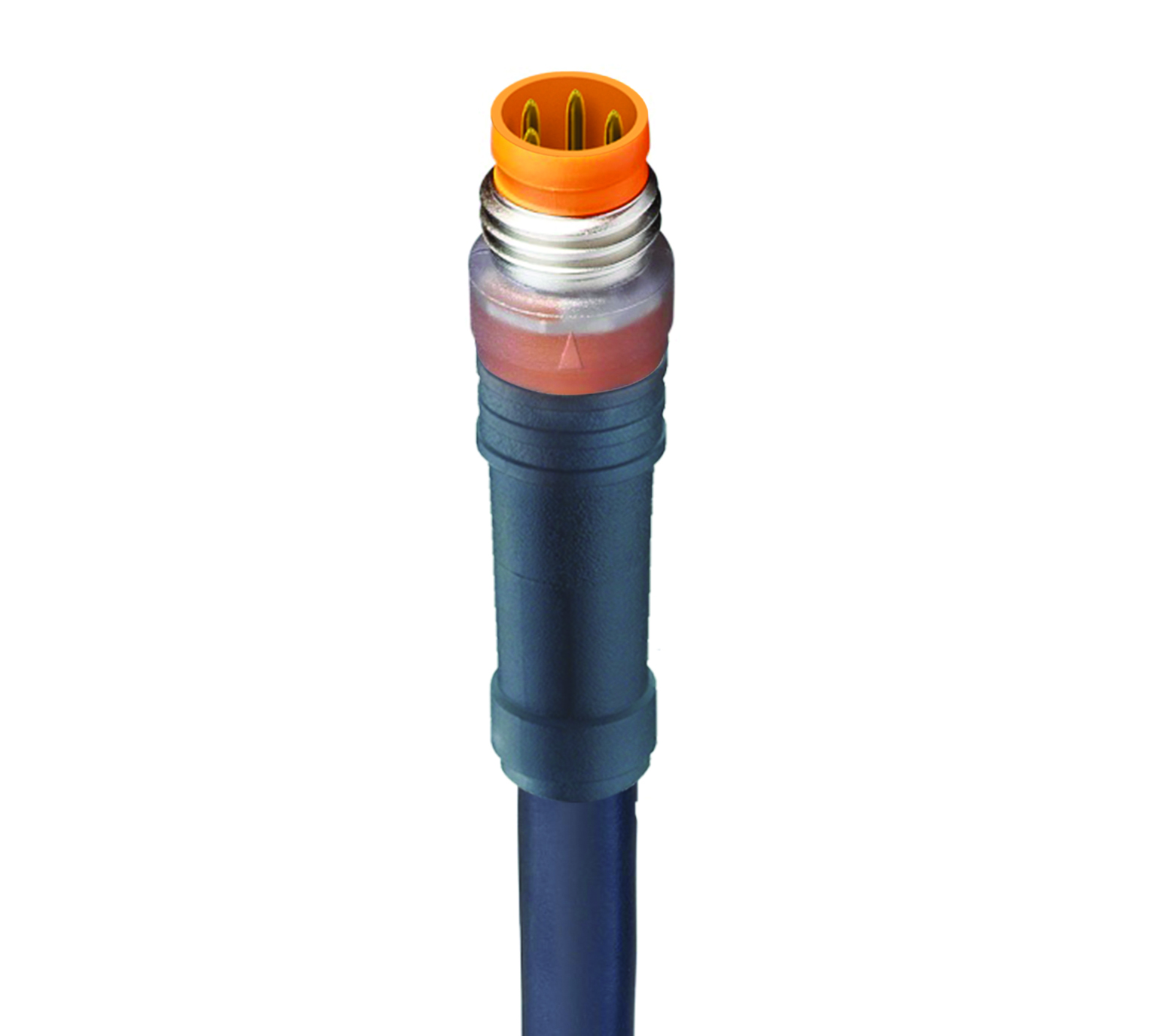

M8 Snap-In Einseitig umspritzte Sensor/Aktor-Verbindungsleitung: Stecker, gerade, 4-Pins, A-kodiert, lichtdurchlässiges Gehäuse, 30 V Wechselstrom/Gleichstrom, 4 A; PUR schwarzes Kabel, 4-Drähte, 0,34 mm²

M8 Snap-In Einseitig umspritzte Sensor/Aktor-Verbindungsleitung: Stecker, gerade, 4-Pins, A-kodiert, lichtdurchlässiges Gehäuse, 30 V Wechselstrom/Gleichstrom, 4 A; PUR schwarzes Kabel, 4-Drähte, 0,34 mm²

  • Verfügbarkeit:
    Global
  • Globale Bestandsaufnahme:
    Verfügbar
RSM 4-225
  • RSM 4-225
1 von 1
  • Technische Daten
  • Artikelnummern
  • Ressourcen

Technische Daten

Einen Fehler melden

Vorderansicht

Pin 1 Pin 2 Pin 3 Pin 4
Braun Weiß Blau Schwarz

Produktfamilie

Sensor/Aktor-Steckverbinder

Produkt-Unterfamilie

M8 Snap-In

Steckverbindertyp

Verbindungsleitung, einseitig umspritzt

Kontakttyp / Art

Stecker

Steckverbinder-Design

Gerade

Anzahl der Pins

4

Kodierung

A

Abschirmung

Ungeschirmt

Befestigungstyp

Schnapp- und Schraubensicherung

Nennspannung

30 V

Nennspannung (UL)

30 V Wechselstrom/Gleichstrom

Bemessungs-Stoßspannung

0,8 kV

Betriebsspannung

30 V Wechselstrom/Gleichstrom

Nennstrom*

4 A

Nennstrom (UL)*

4 A

Übergangswiderstand

≤ 10 mOhm

Isolationswiderstand

˃ 10^9 Ohm

Steckzyklen

≤ 100

Temperaturbereich (Betrieb)*

- 40 °C – +90 °C

Betriebstemperatur (UL)

max. + 70 °C

Schutzart/IP-Klassifizierung**

IP65 (in Kombination mit Buchse M8 Snap-In-Steckverbinder); IP65, IP67 (in Kombination mit Buchse M8 Standard-Steckverbinder)

Designstandard

IEC 61076-2-104

Verschmutzungsgrad

3 gemäß DIN EN 60664-1 (VDE 0110-1)

Überspannungskategorie

III gemäß DIN EN 60664-1 (VDE 0110-1)

Kontakt-Basismaterial

CuSn

Kontaktbeschichtung

Cu/Au

Kontakt-Trägermaterial

TPU

Kontakt-Trägerfarbe

Orange

Entflammbarkeitsklasse (Kontakt-Träger)

UL 94 HB

Umspritztes Steckergehäuse Material

TPU

Umspritztes Steckergehäuse Farbe

Transparent

Entflammbarkeitsklasse (umspritztes Gehäuse)

UL 94 HB

Befestigungsmaterial

CuZn

Befestigungsbeschichtung

Vernickelt

Kabelnummer

225

Leiterquerschnitt

0,34 mm²

Anzahl der Drähte

4

Minimaler Biegeradius (Festinstallation)

˃ 5 x D

Minimaler Biegeradius (flexible Installation)

˃ 10 x D

Zyklen (Biegen)

˃ 5 M

Zyklen (Torsion)

˃ 5 M @ ± 360 °/1 m

Leitermaterial

Cu

Material der Kabelummantelung

PUR

Farbe der Kabelummantelung

Mattes Schwarz ähnlich RAL 9005

Kabeldurchmesser D

ø 4,70 ± 0,15 mm

Kabel-Isolierungsmaterial

PP

Durchmesser isolierter Draht

ø 1,30 ± 0,10 mm

Temperaturbereich (Festinstallationen)

- 50 °C bis 90 °C (UL: + 80 °C)

Temperaturbereich (flexible Installtaion)

- 25 °C bis 90 °C (UL: + 80 °C)

Temperaturbereich (Schleppketten-Installation)

- 25 °C – +60 °C

UL Kabeltyp

AWM: 20549

Entflammbarkeitsklasse (Kabelummantelung)

DIN EN 60332-2-2, VDE 0482-332-2-2, IEC 60332-2-2, CSA FT-2

Leitungseigenschaften

Gute Mikroben- und Hydrolysebeständigkeit; weitgehend frei von Weichmacherdiffusion; Ausschluss von PVC und Silikon; Kälteflexibilität, frei von lackbenetzungsstörenden Substanzen

UL-Datei

E315587

UL

UL 2238; cURus

RoHS-konform

Ja

Halogenfrei

DIN EN 50267-2-1, IEC 60754-1, VDE 0482-267-2-1

Derating-Hinweis

Derating beachten

Hinweis zur Schutzart/IP-Klassifizierung

** Nur wenn in Kombination mit einem Steckverbinder von Hirschmann/Lumberg Automation montiert und verriegelt

Hinweis

Nicht unter Last verbinden oder trennen

Derating-Hinweis

Derating beachten

Hinweis zur Schutzart/IP-Klassifizierung

** Nur wenn in Kombination mit einem Steckverbinder von Hirschmann/Lumberg Automation montiert und verriegelt

Hinweis

Nicht unter Last verbinden oder trennen

Artikelnummer

Artikelnr. Artikelbeschreibung Kabellänge
13317 RSM 4-225/0,2 M 0,2 m
934636500 RSM 4-225/2 M 2 m
