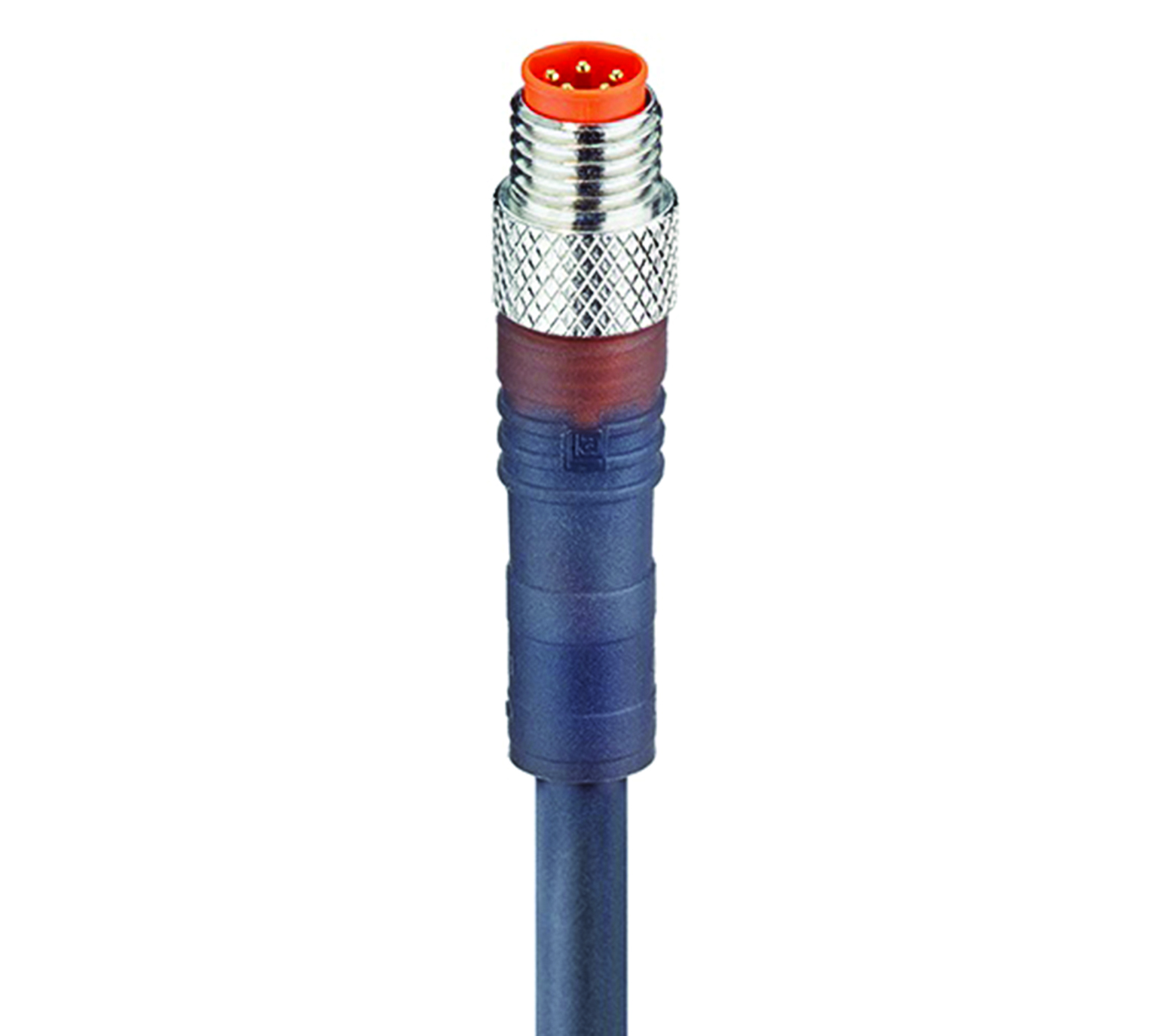

M8 Standard-Sensor/Aktor-Anschlusskabel, einseitig: Stecker, gerade, 5-polig, B-kodiert, durchscheinendes Gehäuse, 50 V AC / 60 V DC, 3 A; schwarzes PUR-Kabel, 5-adrig, 0,25 mm²

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Information

Vorderansicht

Pin 1	Pin 2	Pin 3	Pin 4	Pin 5
brown	white	blue	black	grey

Produktfamilie	Sensor/Aktor-Steckverbinder
Seite 1 Produkt-Unterfamilie	M8 Standard
Steckverbindertyp	Verbindungsleitung, einseitig umspritzt
Seite 1 Kontakttyp/Geschlecht	Stecker
Steckverbinder-Design	Gerade
Anzahl der Pins	5
Kodierung, Seite 1	B
Art der Abschirmung	ungeschirmt
Befestigungstyp	Kupplungsschraube
Nennspannung	60 V
Nennspannung (UL)	30 V Wechselstrom/Gleichstrom
Bemessungs-Stoßspannung	0,8 kV
Betriebsspannung	50 V Wechselstrom/60 V Gleichstrom
Nennstrom	3 A
Nennstrom (UL)*	3 A
Übergangswiderstand	≤ 10 mOhm
Isolationswiderstand	˃ 10^9 Ohm
Steckzyklen	≤ 100
Temperaturbereich (Betrieb)*	- 40 °C - + 90 °C
Betriebstemperatur (UL)	max. + 75 °C
Schutzart/IP-Klassifizierung**	IP65, IP67, IP69K
Designstandard	IEC 61076-2-104
Verschmutzungsgrad	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Überspannungskategorie	II gemäß DIN EN 60664-1 (VDE 0110-1)

Materialien

Kontakt-Basismaterial	CuZn
Seite 1 Kontaktbeschichtung	Cu/Au
Kontakt-Trägermaterial	PA 66 GF
Kontakt-Trägerfarbe	Orange
Entflammbarkeitsklasse (Kontakt-Träger)	UL 94 V-0
Umspritztes Steckergehäuse Material	TPU
Umspritztes Steckergehäuse Farbe	Transparent
Entflammbarkeitsklasse (umspritztes Gehäuse)	UL 94 HB
Befestigungsmaterial	CuZn
Befestigungsbeschichtung	Vernickelt

Schaltung

Anzugsmoment (Befestigung)	M 8x1: 30 Ncm, handfest

Kabeldaten

Kabelnummer	506
Leiterquerschnitt	0.25 mm²
Anzahl der Drähte	5
Minimaler Biegeradius (Festinstallation)	˃ 5 x D
Minimaler Biegeradius (flexible Installation)	˃ 10 x D
Zyklen (Biegen)	˃ 2 M
Leiter-Material	Cu
Material der Kabelummantelung	PUR
Farbe der Kabelummantelung	Schwarz
Kabeldurchmesser D	ø 5,0 ± 0,20 mm
Kabel-Isolierungsmaterial	PP
Durchmesser isolierter Draht	ø 1,20 ± 0,10 mm
Temperaturbereich (Festinstallationen)	50 °C + 90 °C (UL: + 80 °C)
Temperaturbereich (flexible Installtaion)	25 °C + 90 °C (UL: + 80 °C)
Temperaturbereich (Schleppketten-Installation)	- 25 °C - + 60 °C
UL Kabeltyp	AWM: 20549
Entflammbarkeitsklasse (Kabelummantelung)	UL horizontale Entflammbarkeitsprüfung, CSA FT2

Zulassungen

UL-Datei	E315587
UL	UL 2238; cURus

Sicherheit & Umweltverträglichkeit

RoHS-konform	Ja

Widerstände

Ölbeständigkeit	IEC 60811-2-1

Anmerkungen

Derating-Hinweis	Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.
Hinweis	Nicht unter Last verbinden oder trennen

Information

Derating-Hinweis	Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.
Hinweis	Nicht unter Last verbinden oder trennen

Report An Error

Artikelnummer

Artikelnr.	Artikelbeschreibung	Kabellänge
934843019	RSMV 5-506/2 M	2 m
934843020	RSMV 5-506/5 M	5 m
934843021	RSMV 5-506/10 M	10 m
934843022	RSMV 5-506/15 M	15 m
934843023	RSMV 5-506/20 M	20 m
934843024	RSMV 5-506/25 M	25 m
