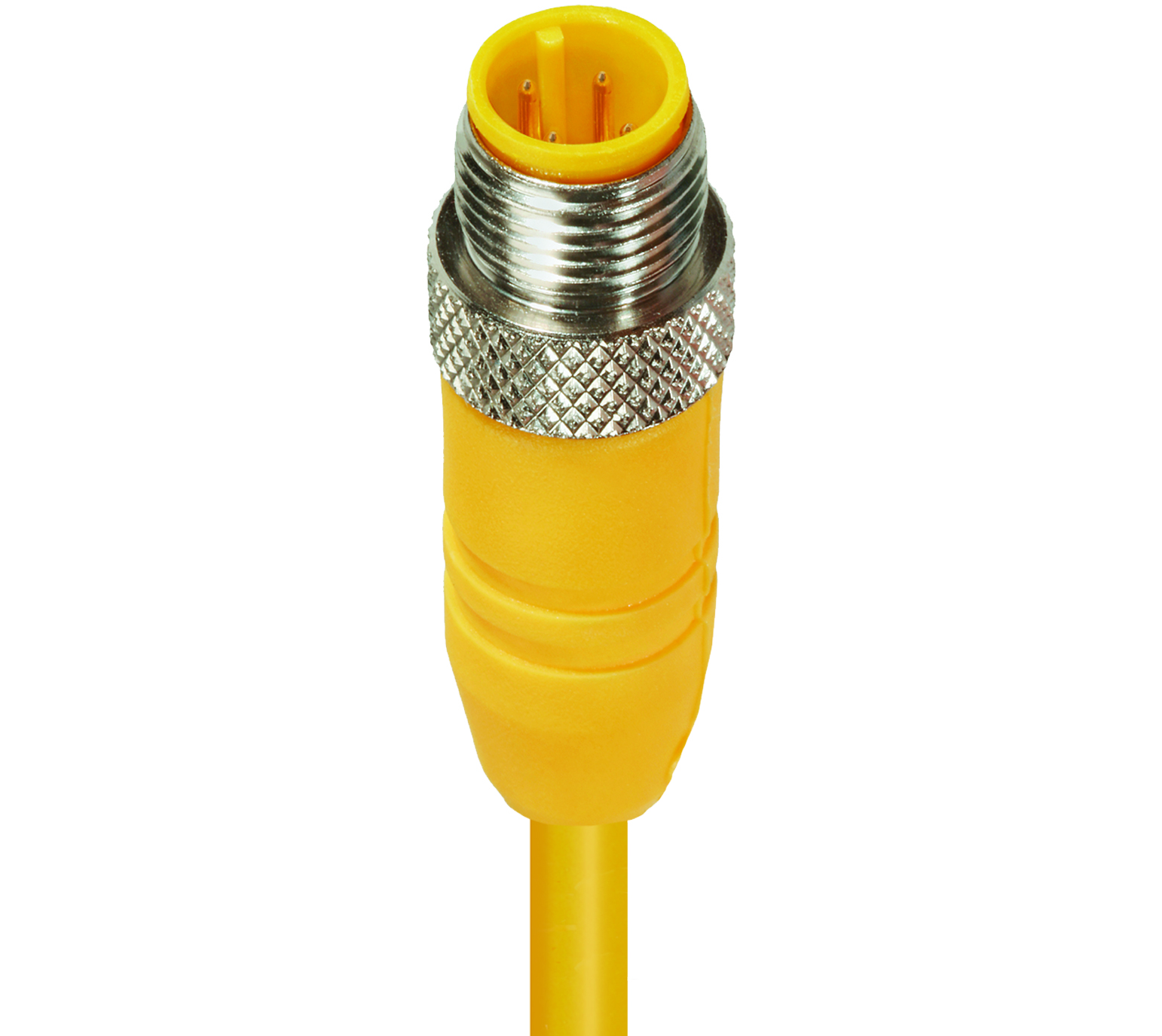

M12 Standard-Sensor/Aktor-Anschlusskabel, einseitig: Stecker, gerade, 4-polig, A-kodiert, gelbes Gehäuse, 230 V AC/DC, 4 A; gelbes TPE-Kabel, 4-adrig, 0,824 mm²

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Information

Vorderansicht

Pin 1	Pin 2	Pin 3	Pin 4
brown	white	blue	black

Produktfamilie	Sensor/Aktor-Steckverbinder
Seite 1 Produkt-Unterfamilie	M12 Standard
Steckverbindertyp	Verbindungsleitung, einseitig umspritzt
Seite 1 Kontakttyp/Geschlecht	Stecker
Steckverbinder-Design	Gerade
Anzahl der Pins	4
Kodierung, Seite 1	A
Art der Abschirmung	ungeschirmt
Befestigungstyp	Kupplungsschraube
Nennspannung	250 V
Bemessungs-Stoßspannung	2,5 kV
Betriebsspannung	230 V Wechselstrom/Gleichstrom
Nennstrom	4 A
Übergangswiderstand	≤ 10 mOhm
Isolationswiderstand	˃ 10^9 Ohm
Steckzyklen	≤ 100
Temperaturbereich (Betrieb)*	- 40 °C - + 90 °C
Schutzart/IP-Klassifizierung**	IP65, IP67, IP68 (1 m / 24 h), IP69K
Designstandard	IEC 61076-2-101
Verschmutzungsgrad	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Überspannungskategorie	II gemäß DIN EN 60664-1 (VDE 0110-1)

Materialien

Kontakt-Basismaterial	CuZn
Seite 1 Kontaktbeschichtung	Cu/Au
Kontakt-Trägermaterial	TPU-GF
Kontakt-Trägerfarbe	Gelb
Entflammbarkeitsklasse (Kontakt-Träger)	UL 94 HB
Umspritztes Steckergehäuse Material	TPU
Umspritztes Steckergehäuse Farbe	Gelb
Entflammbarkeitsklasse (umspritztes Gehäuse)	UL 94 HB
Befestigungsmaterial	CuZn
Befestigungsbeschichtung	Vernickelt

Schaltung

Anzugsmoment (Befestigung)	M 12x1: (50-60) Ncm, handfest

Kabeldaten

Kabelnummer	637
Leiterquerschnitt	0.824 mm²
Anzahl der Drähte	4
Zyklen (Biegen)	˃ 1 M
Leiter-Material	Cu
Material der Kabelummantelung	TPE
Farbe der Kabelummantelung	Mattes Gelb ähnlich RAL 1021
Kabeldurchmesser D	ø 7,112 ± 0,254 mm
Kabel-Isolierungsmaterial	PVC-Klasse 43
Durchmesser isolierter Draht	ø2.032 mm
Temperaturbereich (Festinstallationen)	- 50 °C - + 105 °C
UL Kabeltyp	AWM: 20626
Entflammbarkeitsklasse (Kabelummantelung)	FT-4
Leitungseigenschaften	PLTC AWM 20626

Sicherheit & Umweltverträglichkeit

RoHS-konform	Ja

Anmerkungen

Derating-Hinweis	Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.
Hinweis	Nicht unter Last verbinden oder trennen
