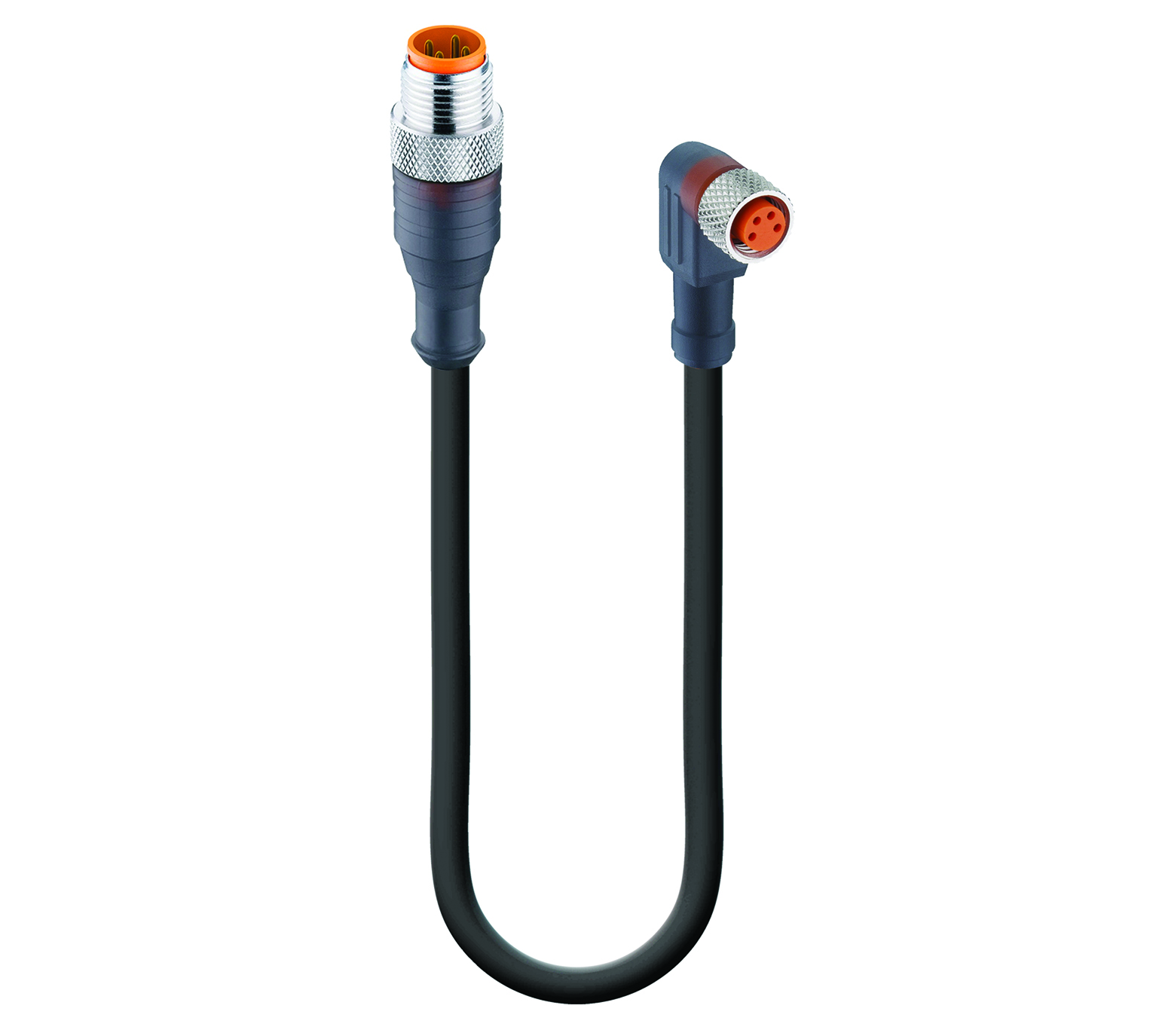

Artikelnummer: RST 4-RKMWV 4-225

Beidseitig umspritzte Sensor/Aktor-Verbindungsleitung: Stecker, gerade, A-kodiert, transluzent, 4-Pin M12 Standardsteckverbinder zu gewinkelter, transluzenter, A-kodierter Buchse 4-Pin M8 Standardsteckverbinder, 30 V Wechselstrom/Gleichstrom, 4 A; PUR schwarzes Kabel, 4-Drähte, 0,34 mm²

Beidseitig umspritzte Sensor/Aktor-Verbindungsleitung: Stecker, gerade, A-kodiert, transluzent, 4-Pin M12 Standardsteckverbinder zu gewinkelter, transluzenter, A-kodierter Buchse 4-Pin M8 Standardsteckverbinder, 30 V Wechselstrom/Gleichstrom, 4 A; PUR schwarzes Kabel, 4-Drähte, 0,34 mm²

  • Verfügbarkeit:
    Global
  • Globale Bestandsaufnahme:
    Verfügbar
RST 4-RKMWV 4-225
  • RST 4-RKMWV 4-225
1 von 1

Technische Daten

Einen Fehler melden

Vorderansicht Seite 1

Pin 1 Pin 2 Pin 3 Pin 4
Braun Weiß Blau Schwarz

Vorderansicht Seite 2

Pin 1 Pin 2 Pin 3 Pin 4
Braun Weiß Blau Schwarz

Produktfamilie

Sensor/Aktor-Steckverbinder

Steckverbindertyp

Verbindungsleitung, beidseitig umspritzt

Abschirmung

Ungeschirmt

Nennspannung

30 V

Nennspannung (UL)

30 V Wechselstrom/Gleichstrom

Bemessungs-Stoßspannung

0,8 kV

Betriebsspannung

30 V Wechselstrom/Gleichstrom

Nennstrom*

4 A

Nennstrom (UL)*

4 A

Produkt-Unterfamilie

M12 Standard

Kontakttyp / Art

Stecker

Steckverbinder-Design

Gerade

Befestigungstyp

Kupplungsschraube

Anzahl der Pins

4

Kodierung

A

Übergangswiderstand

≤ 10 mOhm

Isolationswiderstand

˃ 10^9 Ohm

Steckzyklen

≤ 100

Temperaturbereich (Betrieb)*

- 40 °C – +90 °C

Betriebstemperatur (UL)

max. + 50 °C

Schutzart/IP-Klassifizierung**

IP65, IP67, IP68 (1 m / 24 h), IP69K

Designstandard

IEC 61076-2-101

Verschmutzungsgrad

3 gemäß DIN EN 60664-1 (VDE 0110-1)

Überspannungskategorie

III gemäß DIN EN 60664-1 (VDE 0110-1)

Kontakt-Basismaterial

CuZn

Kontaktbeschichtung

Cu/Au

Kontakt-Trägermaterial

TPU

Kontakt-Trägerfarbe

Orange

Entflammbarkeitsklasse (Kontakt-Träger)

UL 94 HB

Umspritztes Steckergehäuse Material

TPU

Umspritztes Steckergehäuse Farbe

Transparent

Entflammbarkeitsklasse (umspritztes Gehäuse)

UL 94 HB

Befestigungsmaterial

CuZn

Befestigungsbeschichtung

Vernickelt

Anzugsmoment (Befestigung)

M 12x1: (50-60) Ncm, handfest

Hinweis

Nicht unter Last verbinden oder trennen

Kabelnummer

225

Leiterquerschnitt

0,34 mm²

Anzahl der Drähte

4

Minimaler Biegeradius (Festinstallation)

˃ 5 x D

Minimaler Biegeradius (flexible Installation)

˃ 10 x D

Zyklen (Biegen)

˃ 5 M

Zyklen (Torsion)

˃ 5 M @ ± 360 °/1 m

Leitermaterial

Cu

Material der Kabelummantelung

PUR

Farbe der Kabelummantelung

Mattes Schwarz ähnlich RAL 9005

Kabeldurchmesser D

ø 4,70 ± 0,15 mm

Kabel-Isolierungsmaterial

PP

Durchmesser isolierter Draht

ø 1,30 ± 0,10 mm

Temperaturbereich (Festinstallationen)

- 50 °C bis 90 °C (UL: + 80 °C)

Temperaturbereich (flexible Installtaion)

- 25 °C bis 90 °C (UL: + 80 °C)

Temperaturbereich (Schleppketten-Installation)

- 25 °C – +60 °C

UL Kabeltyp

AWM: 20549

Entflammbarkeitsklasse (Kabelummantelung)

DIN EN 60332-2-2, VDE 0482-332-2-2, IEC 60332-2-2, CSA FT-2

Leitungseigenschaften

Gute Mikroben- und Hydrolysebeständigkeit; weitgehend frei von Weichmacherdiffusion; Ausschluss von PVC und Silikon; Kälteflexibilität, frei von lackbenetzungsstörenden Substanzen

Produkt-Unterfamilie, Seite 2

M8 Standard

Kontakttyp/Art, Seite 2

Buchse

Steckverbinder-Design, Seite 2

Gewinkelt

Befestigungstyp, Seite 2

Kupplungsmutter

Anzahl der Pins, Seite 2

4

Kodierung, Seite 2

A

Übergangswiderstand, Seite 2

≤ 10 mOhm

Isolationswiderstand, Seite 2

˃ 10^9 Ohm

Steckzyklen, Seite 2

≤ 100

Temperaturbereich (Betrieb), Seite 2*

- 40 °C – +90 °C

Betriebstemperatur (UL), Seite 2

max. + 50 °C

Schutzart/IP-Klassifizierung, Seite 2**

IP65, IP67, IP69K

Designstandard, Seite 2

IEC 61076-2-104

Verschmutzungsgrad, Seite 2

3 gemäß DIN EN 60664-1 (VDE 0110-1)

Überspannungskategorie, Seite 2

III gemäß DIN EN 60664-1 (VDE 0110-1)

Kontakt-Basismaterial, Seite 2

CuSn

Kontaktbeschichtung, Seite 2

Cu/Au

Kontakt-Trägermaterial, Seite 2

TPU

Kontakt-Trägerfarbe, Seite 2

Orange

Brennbarkeitsklasse (Kontaktträger), Seite 2

UL 94 HB

Material des umspritzten Gehäuses, Seite 2

TPU

Farbe des umspritzten Gehäuses, Seite 2

Transparent

Brennbarkeitsklasse (umspritztes Gehäuse), Seite 2

UL 94 HB

Befestigungsmaterial, Seite 2

CuZn

Befestigungsbeschichtung, Seite 2

Vernickelt

O-Ring-Material, Seite 2

FKM, Grün

Anzugsmoment (Befestigung), Seite 2

M8 x 1: 30 Ncm, handfest

UL-Datei

E315587

UL

UL 2238; cURus

RoHS-konform

Ja

Halogenfrei

DIN EN 50267-2-1, IEC 60754-1, VDE 0482-267-2-1

Hinweis zur Schutzart/IP-Klassifizierung

** Nur wenn in Kombination mit einem Steckverbinder von Hirschmann/Lumberg Automation montiert und verriegelt

Derating-Hinweis

Derating beachten

Hinweis zur Schutzart/IP-Klassifizierung

** Nur wenn in Kombination mit einem Steckverbinder von Hirschmann/Lumberg Automation montiert und verriegelt

Derating-Hinweis

Derating beachten

Artikelnummer

Artikelnr. Artikelbeschreibung Kabellänge
47601 RST 4-RKMWV 4-225/0,3 M 0,3 m
47602 RST 4-RKMWV 4-225/0,6 M 0,6 m
46278 RST 4-RKMWV 4-225/1 M 1 m
69185 RST 4-RKMWV 4-225/1,5 M 1,5 m
28626 RST 4-RKMWV 4-225/2 M 2 m
49470 RST 4-RKMWV 4-225/3 M 3 m
64061 RST 4-RKMWV 4-225/5 M 5 m
64283 RST 4-RKMWV 4-225/10 M 10 m
