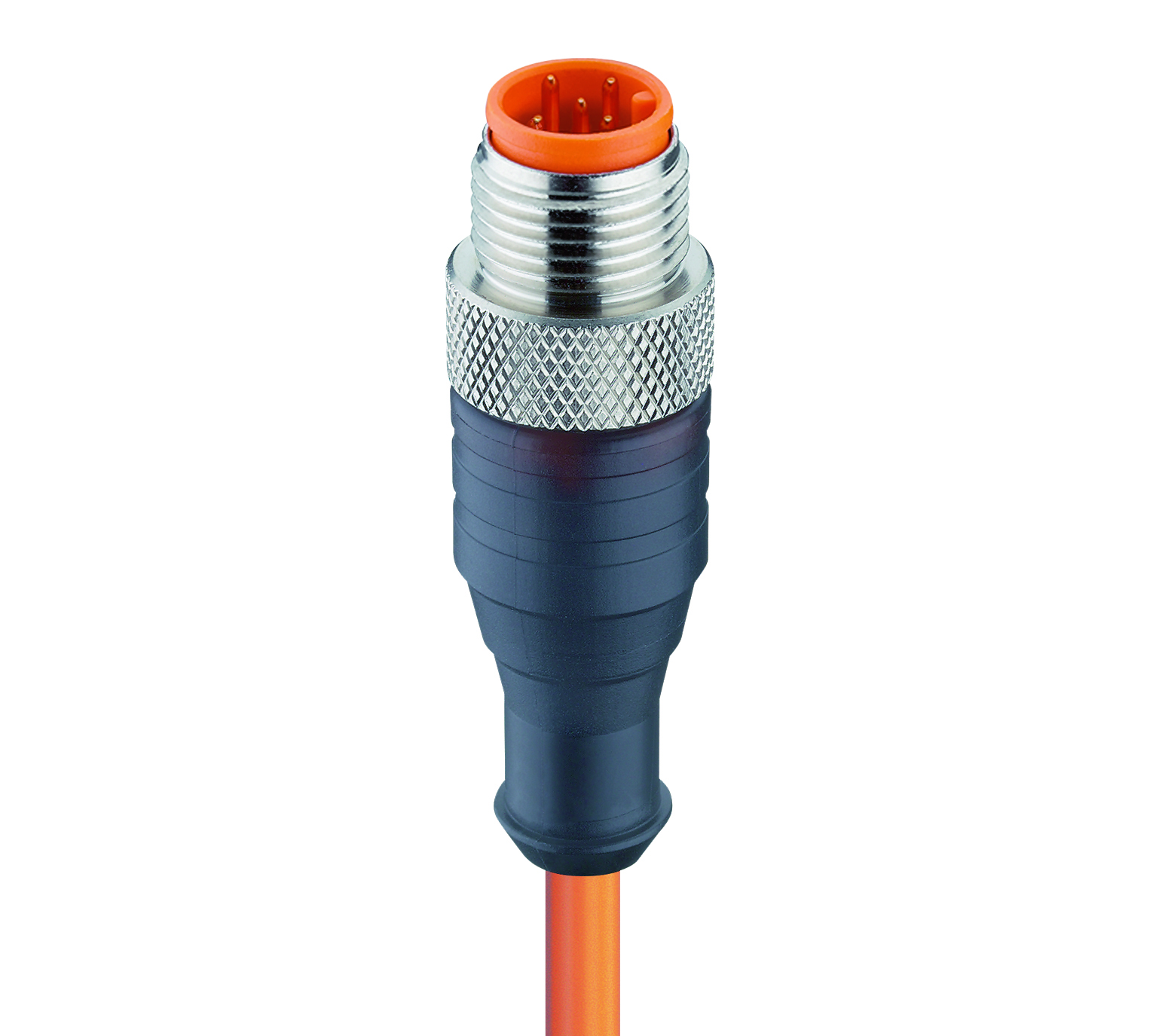

Product Number: RST 5-259
M12 Standard Einseitig umspritzte Sensor/Aktor-Verbindungsleitung: Stecker, gerade, 5-Pins, A-kodiert, lichtdurchlässiges Gehäuse, 50 V Wechselstrom/60 V Gleichstrom, 4 A; orangfarbenes PUR-Kabel, 5-Drähte, 0,50 mm²
M12 Standard Einseitig umspritzte Sensor/Aktor-Verbindungsleitung: Stecker, gerade, 5-Pins, A-kodiert, lichtdurchlässiges Gehäuse, 50 V Wechselstrom/60 V Gleichstrom, 4 A; orangfarbenes PUR-Kabel, 5-Drähte, 0,50 mm²
-
Verfügbarkeit:
Global
-
Globale Bestandsaufnahme:
Verfügbar
Technische Daten
Belden.GenericSpecificationTitle
Vorderansicht
| Pin 1 | Pin 2 | Pin 3 | Pin 4 | Pin 5 |
|---|---|---|---|---|
| Braun | Weiß | Blau | Schwarz | Grün-Gelb |
|
Produktfamilie |
Sensor/Aktor-Steckverbinder |
|---|---|
|
Produkt-Unterfamilie |
M12 Standard |
|
Steckverbindertyp |
Verbindungsleitung, einseitig umspritzt |
|
Kontakttyp / Art |
Stecker |
|
Steckverbinder-Design |
Gerade |
|
Anzahl der Pins |
5 |
|
Kodierung |
A |
|
Abschirmung |
Ungeschirmt |
|
Befestigungstyp |
Kupplungsschraube |
|
Nennspannung |
60 V |
|
Nennspannung (UL) |
30 V Wechselstrom/Gleichstrom |
|
Bemessungs-Stoßspannung |
1,5 kV |
|
Betriebsspannung |
50 V Wechselstrom/60 V Gleichstrom |
|
Nennstrom* |
4 A |
|
Nennstrom (UL)* |
4 A |
|
Übergangswiderstand |
≤ 10 mOhm |
|
Isolationswiderstand |
˃ 10^9 Ohm |
|
Steckzyklen |
≤ 100 |
|
Temperaturbereich (Betrieb)* |
- 40 °C – +90 °C |
|
Betriebstemperatur (UL) |
max. + 50 °C |
|
Schutzart/IP-Klassifizierung** |
IP65, IP67, IP68 (1 m / 24 h), IP69K |
|
Designstandard |
Pin-Belegung abweichend von IEC 61076-2-101 und IEC 61140 |
|
Verschmutzungsgrad |
3 gemäß DIN EN 60664-1 (VDE 0110-1) |
|
Überspannungskategorie |
III gemäß DIN EN 60664-1 (VDE 0110-1) |
Materialien
|
Kontakt-Basismaterial |
CuSn |
|---|---|
|
Kontaktbeschichtung |
Cu/Au |
|
Kontakt-Trägermaterial |
TPU-GF |
|
Kontakt-Trägerfarbe |
Orange |
|
Entflammbarkeitsklasse (Kontakt-Träger) |
UL 94 HB |
|
Umspritztes Steckergehäuse Material |
TPU |
|
Umspritztes Steckergehäuse Farbe |
Transparent |
|
Entflammbarkeitsklasse (umspritztes Gehäuse) |
UL 94 HB |
|
Befestigungsmaterial |
CuZn |
|
Befestigungsbeschichtung |
Vernickelt |
Schaltung
|
Anzugsmoment (Befestigung) |
M 12x1: (50-60) Ncm, handfest |
|---|
Kabeldaten
|
Kabelnummer |
259 |
|---|---|
|
Leiterquerschnitt |
0,5 mm² |
|
Anzahl der Drähte |
5 |
|
Minimaler Biegeradius (Festinstallation) |
˃ 5 x D |
|
Minimaler Biegeradius (flexible Installation) |
˃ 10 x D |
|
Zyklen (Biegen) |
˃ 5 M |
|
Zyklen (Torsion) |
˃ 5 M @ ± 360 °/1 m |
|
Schweißwiderstand |
Schweißfunkenbeständig |
|
Leitermaterial |
Cu |
|
Material der Kabelummantelung |
PUR |
|
Farbe der Kabelummantelung |
Orange |
|
Kabeldurchmesser D |
ø 5,50 ± 0,20 mm |
|
Kabel-Isolierungsmaterial |
PP |
|
Durchmesser isolierter Draht |
ø 1,50 mm |
|
Temperaturbereich (Festinstallationen) |
- 50 °C – +80 °C |
|
Temperaturbereich (flexible Installtaion) |
- 25 °C – +80 °C |
|
Temperaturbereich (Schleppketten-Installation) |
- 25 °C – +60 °C |
|
UL Kabeltyp |
AWM: 20549 |
|
Entflammbarkeitsklasse (Kabelummantelung) |
DIN EN 60332-2-2, VDE 0482-332-2-2, IEC 60332-2-2, CSA FT-2 |
|
Leitungseigenschaften |
Frei von lackbenetzungsstörenden Substanzen; gute Mikroben- und Hydrolysebeständigkeit; weitgehend frei von Weichmacherdiffusion; Ausschluss von PVC und Silikon; Seewasserbeständigkeit; Kälteflexibilität |
Zulassungen
|
UL-Datei |
E315587 |
|---|---|
|
UL |
UL 2238; cURus |
Sicherheits- und Umwelt-Compliance
|
RoHS-konform |
Ja |
|---|
Widerstände
|
Halogenfrei |
DIN EN 50267-2-1, IEC 60754-1, VDE 0482-267-2-1 |
|---|---|
|
Ölbeständigkeit |
VDE 0472-803 |
Anmerkungen
|
Derating-Hinweis |
Derating beachten |
|---|---|
|
Hinweis zur Schutzart/IP-Klassifizierung |
** Nur wenn in Kombination mit einem Steckverbinder von Hirschmann/Lumberg Automation montiert und verriegelt |
|
Hinweis |
Nicht unter Last verbinden oder trennen |
Belden.GenericSpecificationTitle
|
Derating-Hinweis |
Derating beachten |
|---|---|
|
Hinweis zur Schutzart/IP-Klassifizierung |
** Nur wenn in Kombination mit einem Steckverbinder von Hirschmann/Lumberg Automation montiert und verriegelt |
|
Hinweis |
Nicht unter Last verbinden oder trennen |
Artikelnummer
| Artikelnr. | Artikelbeschreibung | Kabellänge | Nennstrom |
|---|---|---|---|
| 11895 | RST 5-259/2 M | 2 m | 4 A |
| 11896 | RST 5-259/5 M | 5 m | 4 A |
| 47018 | RST 5-259/10 M | 10 m | 4 A |
| 15752 | RST 5-259/12,5 M | 12,5 m | 4 A |
