Produktnummer: RST 8-RKT 8-282

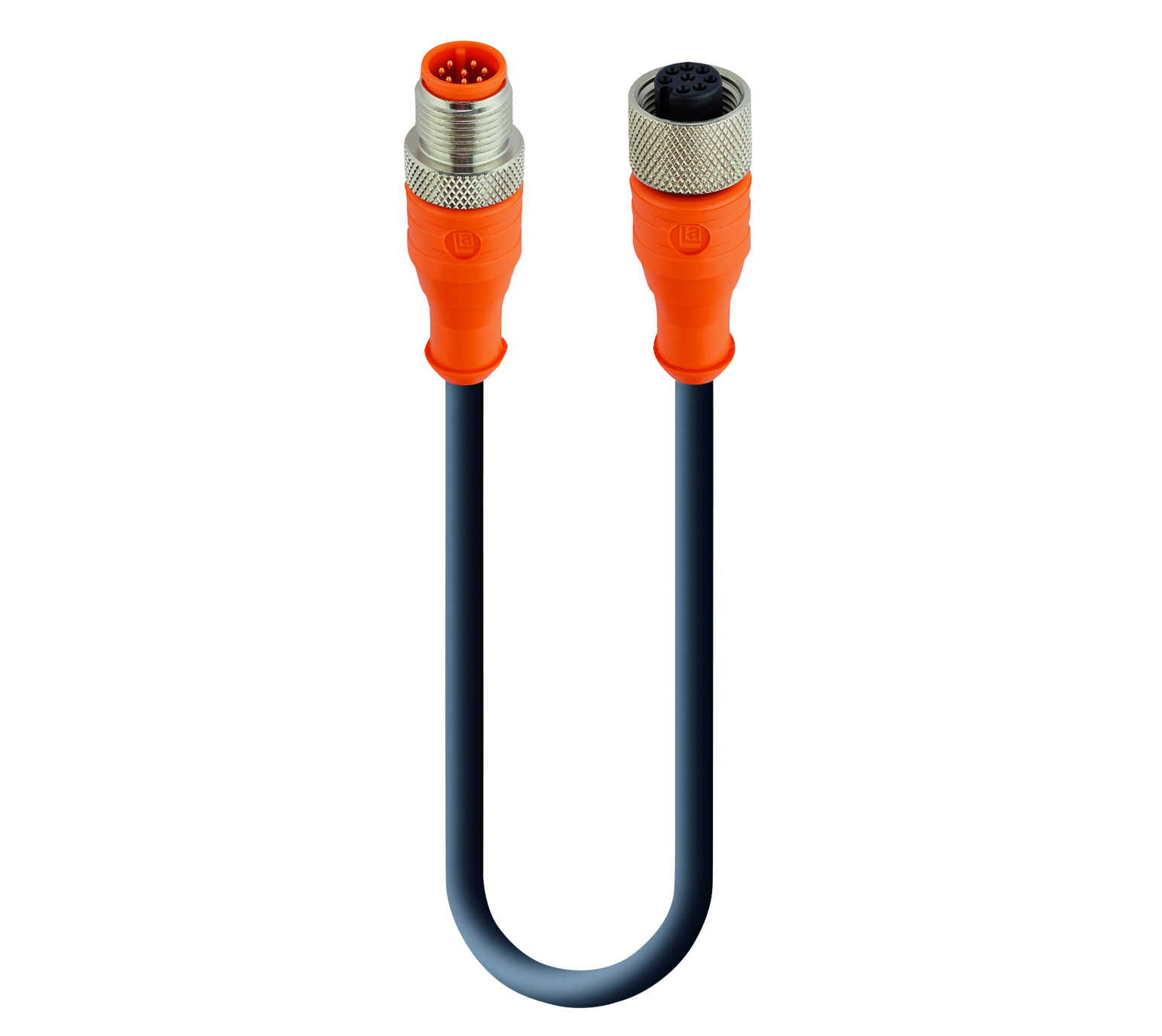

Sensor-/Aktor-Doppelanschlusskabel: Gerader, A-kodierter, orangefarbener 8-poliger M12-Standardstecker auf gerade, A-kodierte, orangefarbene 8-polige M12-Standardsteckerbuchse, 30 V AC/DC, 2 A; schwarzes PUR-Kabel, 7-adrig, 0,25 mm²

Sensor-/Aktor-Doppelanschlusskabel: Gerader, A-kodierter, orangefarbener 8-poliger M12-Standardstecker auf gerade, A-kodierte, orangefarbene 8-polige M12-Standardsteckerbuchse, 30 V AC/DC, 2 A; schwarzes PUR-Kabel, 7-adrig, 0,25 mm²

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
RST 8-RKT 8-282
5 von 5

Technische Daten

Expand All

Vorderansicht Seite 1

Pin 1 Pin 2 Pin 3 Pin 4 Pin 5 Pin 6 Pin 7 Pin 8
white brown green yellow grey pink blue shield

Vorderansicht Seite 2

Pin 1 Pin 2 Pin 3 Pin 4 Pin 5 Pin 6 Pin 7 Pin 8
white brown green yellow grey pink blue shield

Produktfamilie

Sensor/Aktor-Steckverbinder

Steckverbindertyp

Verbindungsleitung, beidseitig umspritzt

Art der Abschirmung

ungeschirmt

Nennspannung

30 V

Bemessungs-Stoßspannung

0,8 kV

Betriebsspannung

30 V Wechselstrom/Gleichstrom

Nennstrom

2 A

Seite 1 Produkt-Unterfamilie

M12 Standard

Seite 1 Kontakttyp/Geschlecht

Stecker

Steckverbinder-Design

Gerade

Befestigungstyp

Kupplungsschraube

Anzahl der Pins

8

Kodierung, Seite 1

A

Kontaktwiderstand Seite 1

≤ 10 mOhm

Isolationswiderstand

˃ 10^9 Ohm

Steckzyklen

≤ 100

Temperaturbereich (Betrieb)*

- 40 °C - + 90 °C

Schutzart/IP-Klassifizierung**

IP65, IP67, IP68 (1 m / 24 h), IP69K

Seite 1 Designstandard

IEC 61076-2-101

Verschmutzungsgrad Seite 1

3 gemäß DIN EN 60664-1 (VDE 0110-1)

Überspannungskategorie

III gemäß DIN EN 60664-1 (VDE 0110-1)

Kontakt-Basismaterial

CuZn

Seite 1 Kontaktbeschichtung

Cu/Au

Kontakt-Trägermaterial

TPU-GF

Kontakt-Trägerfarbe

Orange

Entflammbarkeitsklasse (Kontakt-Träger)

UL 94 HB

Umspritztes Steckergehäuse Material

TPU

Umspritztes Steckergehäuse Farbe

Orange

Entflammbarkeitsklasse (umspritztes Gehäuse)

UL 94 HB

Befestigungsmaterial

CuZn

Befestigungsbeschichtung

Vernickelt

Anzugsmoment (Befestigung)

M 12x1: (50-60) Ncm, handfest

Hinweis

Nicht unter Last verbinden oder trennen

Kabelnummer

282

Leiterquerschnitt

0.25 mm²

Anzahl der Drähte

7

Minimaler Biegeradius (Festinstallation)

˃ 5 x D

Minimaler Biegeradius (flexible Installation)

˃ 10 x D

Zyklen (Biegen)

˃ 5 M

Zyklen (Torsion)

˃ 5 M @ ± 360 °/1 m

Leiter-Material

Cu

Material der Kabelummantelung

PUR

Farbe der Kabelummantelung

Schwarz

Kabeldurchmesser D

ø 6,0 ± 0,20 mm

Kabel-Isolierungsmaterial

PP

Durchmesser isolierter Draht

ø1.17 mm

Folienabschirmung

Al-PT

Temperaturbereich (Festinstallationen)

- 50 °C - + 80 °C

Temperaturbereich (flexible Installtaion)

- 25 °C - + 80 °C

Temperaturbereich (Schleppketten-Installation)

- 25 °C - + 60 °C

UL Kabeltyp

AWM: 20549

Entflammbarkeitsklasse (Kabelummantelung)

DIN EN 60332-2-2, VDE 0482-332-2-2, IEC 60332-2-2, CSA FT-2

Leitungseigenschaften

Frei von lackbenetzungsstörenden Substanzen; Gute Mikroben- und Hydrolysefestigkeit; Weitgehend frei von Weichmacherdiffusion; Ausschluss von PVC und Silikon; Kälteflexibilität

Seite 2 Produkt-Unterfamilie

M12 Standard

Seite 2 Kontakttyp/Geschlecht

Buchse

Steckverbinder-Design, Seite 2

Gerade

Befestigungstyp, Seite 2

Kupplungsmutter

Anzahl der Pins, Seite 2

8

Kodierung, Seite 2

A

Übergangswiderstand, Seite 2

≤ 10 mOhm

Isolationswiderstand, Seite 2

˃ 10^9 Ohm

Steckzyklen, Seite 2

≤ 100

Temperaturbereich (Betrieb), Seite 2*

- 40 °C - + 90 °C

Schutzart/IP-Klassifizierung, Seite 2**

IP65, IP67, IP68 (1 m / 24 h), IP69K

Designstandard, Seite 2

IEC 61076-2-101

Verschmutzungsgrad, Seite 2

3 gemäß DIN EN 60664-1 (VDE 0110-1)

Überspannungskategorie, Seite 2

III gemäß DIN EN 60664-1 (VDE 0110-1)

Kontakt-Basismaterial, Seite 2

CuZn

Kontaktbeschichtung, Seite 2

Cu/Au

Kontakt-Trägermaterial, Seite 2

TPU

Kontakt-Trägerfarbe, Seite 2

Schwarz

Brennbarkeitsklasse (Kontaktträger), Seite 2

UL 94 HB

Material des umspritzten Gehäuses, Seite 2

TPU

Farbe des umspritzten Gehäuses, Seite 2

Orange

Brennbarkeitsklasse (umspritztes Gehäuse), Seite 2

UL 94 HB

Befestigungsmaterial, Seite 2

CuZn

Befestigungsbeschichtung, Seite 2

Vernickelt

O-Ring-Material, Seite 2

FKM, Grün

Anzugsmoment (Befestigung), Seite 2

M 12x1: (50-60) Ncm, handfest

RoHS-konform

Ja

Halogenfrei

DIN EN 50267-2-1, IEC 60754-1, VDE 0482-267-2-1

Hinweis zur Schutzart/IP-Klassifizierung

** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.

Derating-Hinweis

Derating beachten

Hinweis zur Schutzart/IP-Klassifizierung

** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.

Derating-Hinweis

Derating beachten


Report An Error

Artikelnummer

Artikelnr. Artikelbeschreibung Kabellänge
1011 RST 8-RKT 8-282/4 M 4 m
3014 RST 8-RKT 8-282/3,5 M 3.5 m
61770 RST 8-RKT 8-282/10 M 10 m
61771 RST 8-RKT 8-282/5 M 5 m
64144 RST 8-RKT 8-282/15 M 15 m
64548 RST 8-RKT 8-282/0,3 M 0.3 m
64549 RST 8-RKT 8-282/0,6 M 0.6 m
64550 RST 8-RKT 8-282/1 M 1 m
64551 RST 8-RKT 8-282/1,5 M 1.5 m
75905 RST 8-RKT 8-282/8 M 8 m
75929 RST 8-RKT 8-282/3 M 3 m
91035 RST 8-RKT 8-282/20 M 20 m
94945 RST 8-RKT 8-282/6 M 6 m
934636446 RST 8-RKT 8-282/7 M 7 m
934637003 RST 8-RKT 8-282/30 M 30 m
64552 RST 8-RKT 8-282/2 M 2 m
10574 RST 8-RKT 8-282/25 M 25 m
600004562 RST 8-RKT 8-282/2 M 2 m
600004563 RST 8-RKT 8-282/5 M 5 m
630091035 RST 8-RKT 8-282/20 M 20 m
1938 RST 8-RKT 8-282/2,5 M
20359 RST 8-RKT 8-282/7,5 M
24635 RST 8-RKT 8-282/0,15 M
