Artikelnummer: RSTS 4-RKTS 4-182

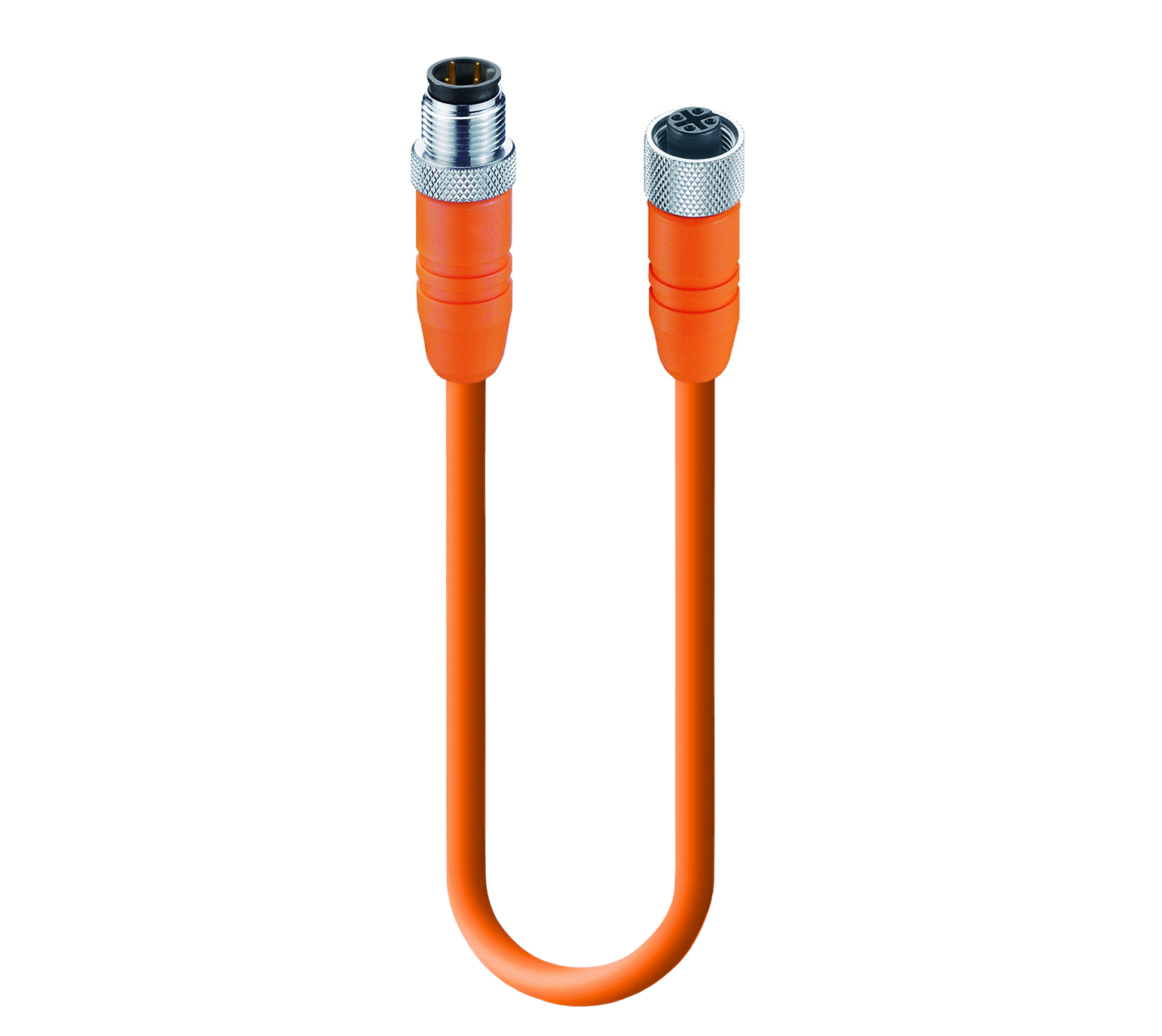

Beidseitig umspritzte Sensor/Aktor-Verbindungsleitung: gerader Stecker, A-kodiert, orangefarben 4-Pin M12 Standard-Stecker auf gerade, orangefarbene Buchse mit A-Kodierung 4-Pin M12 Standardstecker, geschirmt, 50 V Wechselstrom/60 V Gleichstrom, 4 A; orangefarbenes PVC-Kabel, 4-Drähte, 0,34 mm²
Beidseitig umspritzte Sensor/Aktor-Verbindungsleitung: gerader Stecker, A-kodiert, orangefarben 4-Pin M12 Standard-Stecker auf gerade, orangefarbene Buchse mit A-Kodierung 4-Pin M12 Standardstecker, geschirmt, 50 V Wechselstrom/60 V Gleichstrom, 4 A; orangefarbenes PVC-Kabel, 4-Drähte, 0,34 mm²
-
Verfügbarkeit:
Global
-
Globale Bestandsaufnahme:
Verfügbar
Technische Daten
Belden.GenericSpecificationTitle
Vorderansicht Seite 1
| Pin 1 | Pin 2 | Pin 3 | Pin 4 |
|---|---|---|---|
| Braun | Weiß | Blau | Schwarz |
Vorderansicht Seite 2
| Pin 1 | Pin 2 | Pin 3 | Pin 4 |
|---|---|---|---|
| Braun | Weiß | Blau | Schwarz |
|
Produktfamilie |
Sensor/Aktor-Steckverbinder |
|---|---|
|
Steckverbindertyp |
Verbindungsleitung, beidseitig umspritzt |
|
Abschirmung |
Geschirmt |
|
Nennspannung |
60 V |
|
Bemessungs-Stoßspannung |
1,5 kV |
|
Betriebsspannung |
50 V Wechselstrom/60 V Gleichstrom |
|
Nennstrom* |
4 A |
Technischen Daten Seite 1
|
Produkt-Unterfamilie |
M12 Standard |
|---|---|
|
Kontakttyp / Art |
Stecker |
|
Steckverbinder-Design |
Gerade |
|
Befestigungstyp |
Kupplungsschraube |
|
Anzahl der Pins |
4 |
|
Kodierung |
A |
|
Übergangswiderstand |
≤ 10 mOhm |
|
Isolationswiderstand |
˃ 10^9 Ohm |
|
Steckzyklen |
≤ 100 |
|
Temperaturbereich (Betrieb)* |
- 25 °C – +70 °C |
|
Schutzart/IP-Klassifizierung** |
IP65, IP67 |
|
Designstandard |
IEC 61076-2-101 |
|
Verschmutzungsgrad |
3 gemäß DIN EN 60664-1 (VDE 0110-1) |
|
Überspannungskategorie |
III gemäß DIN EN 60664-1 (VDE 0110-1) |
|
Kontakt-Basismaterial |
CuSn |
|
Kontaktbeschichtung |
Cu/Au |
|
Kontakt-Trägermaterial |
PA |
|
Kontakt-Trägerfarbe |
Schwarz |
|
Entflammbarkeitsklasse (Kontakt-Träger) |
UL 94 V-0 |
|
Umspritztes Steckergehäuse Material |
TPU |
|
Umspritztes Steckergehäuse Farbe |
Orange |
|
Entflammbarkeitsklasse (umspritztes Gehäuse) |
UL 94 HB |
|
Befestigungsmaterial |
CuZn |
|
Befestigungsbeschichtung |
Vernickelt |
|
Abschirmungsmaterial |
CuZn, verzinnt |
|
Anzugsmoment (Befestigung) |
M 12x1: (50-60) Ncm, handfest |
|
Hinweis |
Nicht unter Last verbinden oder trennen |
Kabeldaten
|
Kabelnummer |
182 |
|---|---|
|
Leiterquerschnitt |
0,34 mm² |
|
Anzahl der Drähte |
4 |
|
Minimaler Biegeradius (Festinstallation) |
˃ 5 x D |
|
Minimaler Biegeradius (flexible Installation) |
˃ 15 x D |
|
Leitermaterial |
Cu |
|
Material der Kabelummantelung |
PVC |
|
Farbe der Kabelummantelung |
Orange |
|
Kabeldurchmesser D |
ø 5,0 ± 0,2 mm |
|
Kabel-Isolierungsmaterial |
PVC |
|
Durchmesser isolierter Draht |
ø 1,50 mm |
|
Gesamtabschirmung (Kabel) |
Drahtgeflecht |
|
Temperaturbereich (Festinstallationen) |
- 40 °C – +70 °C |
|
Temperaturbereich (flexible Installtaion) |
+ 5 °C – +70 °C |
|
Entflammbarkeitsklasse (Kabelummantelung) |
DIN EN 60332-1-2, VDE 0482-332-1-2, IEC 60332-1-2 |
|
Leitungseigenschaften |
Frei von lackbenetzungsstörenden Substanzen; Ausschluss von Silikon |
Technischen Daten Seite 2
|
Produkt-Unterfamilie, Seite 2 |
M12 Standard |
|---|---|
|
Kontakttyp/Art, Seite 2 |
Buchse |
|
Steckverbinder-Design, Seite 2 |
Gerade |
|
Befestigungstyp, Seite 2 |
Kupplungsmutter |
|
Anzahl der Pins, Seite 2 |
4 |
|
Kodierung, Seite 2 |
A |
|
Übergangswiderstand, Seite 2 |
≤ 10 mOhm |
|
Isolationswiderstand, Seite 2 |
˃ 10^9 Ohm |
|
Steckzyklen, Seite 2 |
≤ 100 |
|
Temperaturbereich (Betrieb), Seite 2* |
- 25 °C – +70 °C |
|
Schutzart/IP-Klassifizierung, Seite 2** |
IP65, IP67 |
|
Designstandard, Seite 2 |
IEC 61076-2-101 |
|
Verschmutzungsgrad, Seite 2 |
3 gemäß DIN EN 60664-1 (VDE 0110-1) |
|
Überspannungskategorie, Seite 2 |
III gemäß DIN EN 60664-1 (VDE 0110-1) |
|
Kontakt-Basismaterial, Seite 2 |
CuSn |
|
Kontaktbeschichtung, Seite 2 |
Cu/Au |
|
Kontakt-Trägermaterial, Seite 2 |
PA |
|
Kontakt-Trägerfarbe, Seite 2 |
Schwarz |
|
Brennbarkeitsklasse (Kontaktträger), Seite 2 |
UL 94 V-0 |
|
Material des umspritzten Gehäuses, Seite 2 |
TPU |
|
Farbe des umspritzten Gehäuses, Seite 2 |
Orange |
|
Brennbarkeitsklasse (umspritztes Gehäuse), Seite 2 |
UL 94 HB |
|
Befestigungsmaterial, Seite 2 |
CuZn |
|
Befestigungsbeschichtung, Seite 2 |
Vernickelt |
|
Abschirmungsmaterial, Seite 2 |
CuZn, verzinnt |
|
O-Ring-Material, Seite 2 |
FKM, Grün |
|
Anzugsmoment (Befestigung), Seite 2 |
M 12x1: (50-60) Ncm, handfest |
Sicherheits- und Umwelt-Compliance
|
RoHS-konform |
Ja |
|---|
Widerstände
|
Ölbeständigkeit |
Gute Beständigkeit gegen Chemikalien und Öl |
|---|
Anmerkungen
|
Hinweis zur Schutzart/IP-Klassifizierung |
** Nur wenn in Kombination mit einem Steckverbinder von Hirschmann/Lumberg Automation montiert und verriegelt |
|---|---|
|
Derating-Hinweis |
Derating beachten |
Belden.GenericSpecificationTitle
|
Hinweis zur Schutzart/IP-Klassifizierung |
** Nur wenn in Kombination mit einem Steckverbinder von Hirschmann/Lumberg Automation montiert und verriegelt |
|---|---|
|
Derating-Hinweis |
Derating beachten |
Artikelnummer
| Artikelnr. | Artikelbeschreibung | Kabellänge |
|---|---|---|
| 1218 | RSTS 4-RKTS 4-182/2 M | 2 m |
| 1220 | RSTS 4-RKTS 4-182/5 M | 5 m |
| 1212 | RSTS 4-RKTS 4-182/10 M | 10 m |
