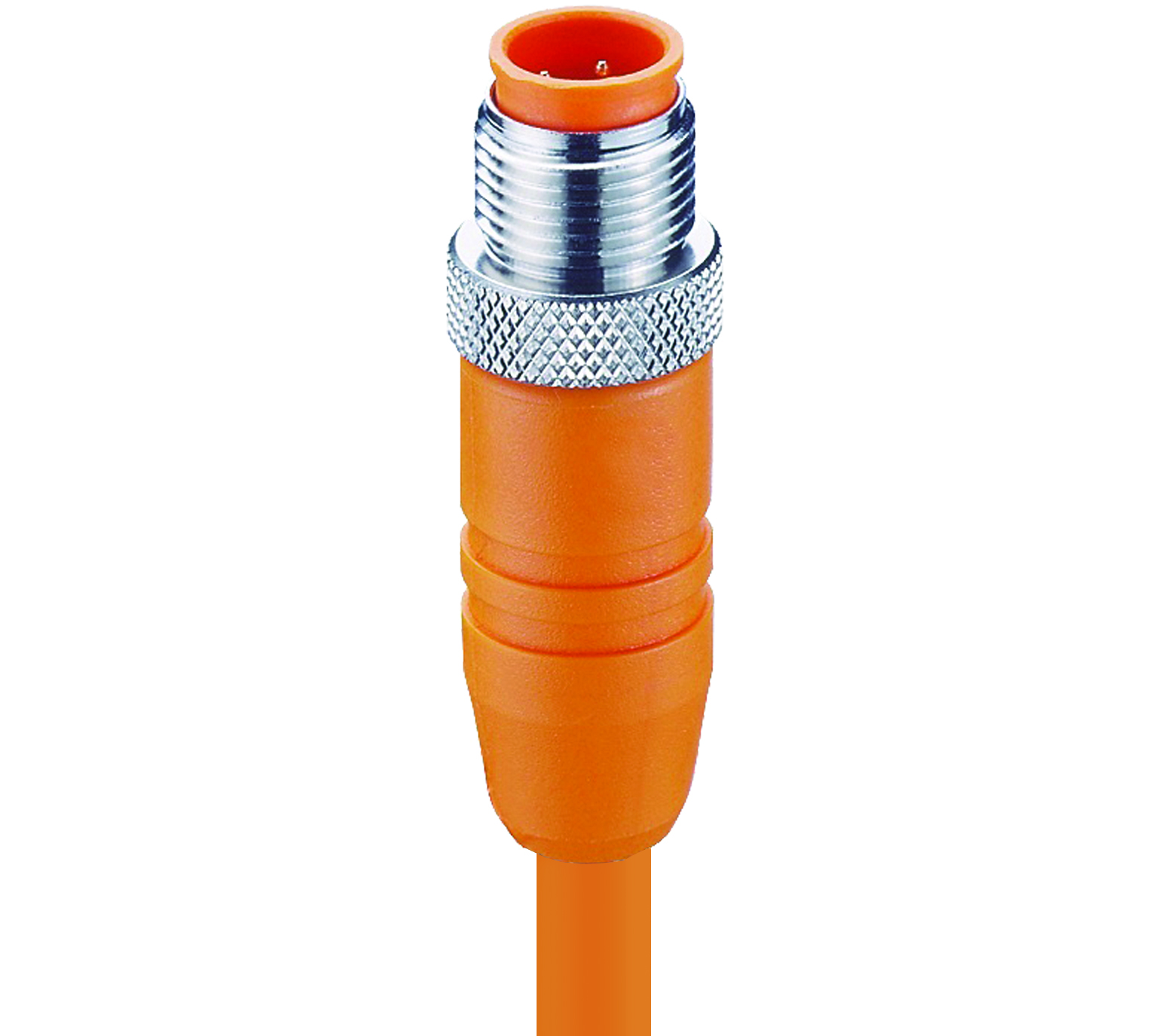

M12 Standard-Sensor/Aktor-Anschlusskabel, einseitig: Stecker, gerade, 8-polig, A-kodiert, geschirmt, orangefarbenes Gehäuse, 30 V AC/DC, 2 A; orangefarbenes PVC-Kabel, 8-adrig, 0,25 mm²

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Information

Vorderansicht

Pin 1	Pin 2	Pin 3	Pin 4	Pin 5	Pin 6	Pin 7	Pin 8
white	brown	green	yellow	grey	pink	blue	red

Produktfamilie	Sensor/Aktor-Steckverbinder
Seite 1 Produkt-Unterfamilie	M12 Standard
Steckverbindertyp	Verbindungsleitung, einseitig umspritzt
Seite 1 Kontakttyp/Geschlecht	Stecker
Steckverbinder-Design	Gerade
Anzahl der Pins	8
Kodierung, Seite 1	A
Art der Abschirmung	Geschirmt
Befestigungstyp	Kupplungsschraube
Nennspannung	30 V
Bemessungs-Stoßspannung	0,8 kV
Betriebsspannung	30 V Wechselstrom/Gleichstrom
Nennstrom	2 A
Übergangswiderstand	≤ 10 mOhm
Isolationswiderstand	˃ 10^9 Ohm
Steckzyklen	≤ 100
Temperaturbereich (Betrieb)*	- 40 °C - + 90 °C
Schutzart/IP-Klassifizierung**	IP65, IP67
Designstandard	IEC 61076-2-101
Verschmutzungsgrad	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Überspannungskategorie	III gemäß DIN EN 60664-1 (VDE 0110-1)

Materialien

Kontakt-Basismaterial	CuZn
Seite 1 Kontaktbeschichtung	Cu/Au
Kontakt-Trägermaterial	TPU-GF
Kontakt-Trägerfarbe	Orange
Entflammbarkeitsklasse (Kontakt-Träger)	UL 94 HB
Umspritztes Steckergehäuse Material	TPU
Umspritztes Steckergehäuse Farbe	Orange
Entflammbarkeitsklasse (umspritztes Gehäuse)	UL 94 HB
Befestigungsmaterial	CuZn
Befestigungsbeschichtung	Vernickelt
Abschirmungsmaterial	CuZn, verzinnt

Schaltung

Anzugsmoment (Befestigung)	M 12x1: (50-60) Ncm, handfest

Kabeldaten

Kabelnummer	184
Leiterquerschnitt	0.25 mm²
Anzahl der Drähte	8
Minimaler Biegeradius (Festinstallation)	˃ 5 x D
Minimaler Biegeradius (flexible Installation)	˃ 10 x D
Leiter-Material	Cu
Material der Kabelummantelung	PVC
Farbe der Kabelummantelung	Orange
Kabeldurchmesser D	ø 6,6 ± 0,20 mm
Kabel-Isolierungsmaterial	PVC
Durchmesser isolierter Draht	ø1.30 mm
Gesamtabschirmung (Kabel)	C-Abschirmung
Temperaturbereich (Festinstallationen)	- 40 °C - + 105 °C
Temperaturbereich (flexible Installtaion)	+ 5 °C - + 105 °C
Entflammbarkeitsklasse (Kabelummantelung)	IEC 60332-1, VDE 0482-265-2-1, EN 50265-2-1
Leitungseigenschaften	Weitgehend frei von Weichmacherdiffusion; Ausschluss von Silikon

Sicherheit & Umweltverträglichkeit

RoHS-konform	Ja

Widerstände

Ölbeständigkeit	Gute Beständigkeit gegen Chemikalien und Öl

Anmerkungen

Derating-Hinweis	Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.
Hinweis	Nicht unter Last verbinden oder trennen
